В этой статье мы рассмотрим Acura TSX (CU2) второго поколения, выпускавшиеся с 2009 по 2014 год. Здесь вы найдете схемы блоков предохранителей Acura TSX 2009, 2010, 2011, 2012, 2013 и 2014 годов , получите информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Блок предохранителей под капотом
Расположение блока предохранителей

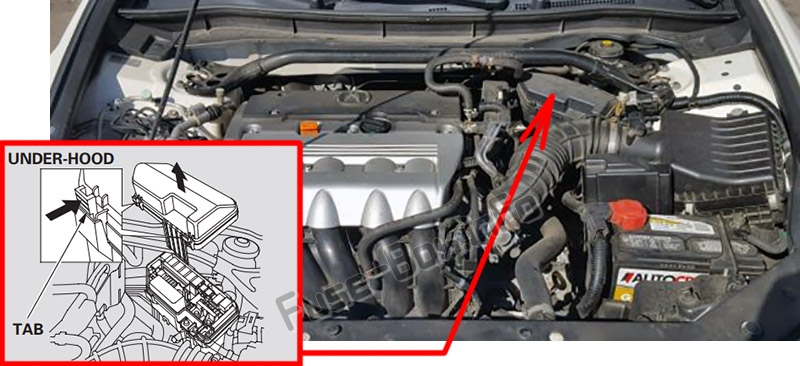

Блок предохранителей под капотом находится на стороне водителя.
Схема блока предохранителей (2009-2010)

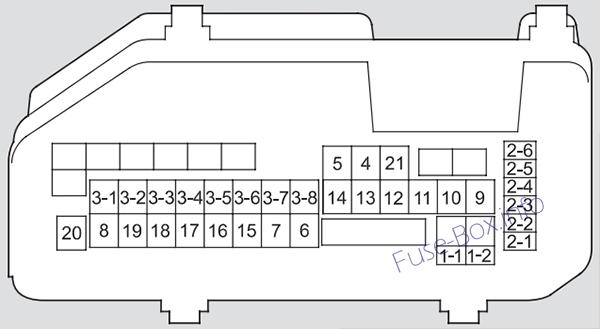

Назначение предохранителей в моторном отсеке (2009, 2010)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1-1 | 100 А | Аккумулятор (модели с 4 цилиндрами) |
| 1-1 | 120 А | Аккумулятор (6-цилиндровые модели) |
| 1-2 | 40 А | Блок предохранителей со стороны пассажира |
| 2-1 | 70 А | EPS |
| 2-2 | (40 А) | Блок предохранителей со стороны пассажира |
| 2-3 | 30 А | ABS / VSA FSR |
| 2-4 | — | Не используется |
| 2-5 | 30 А | Двигатель ABS / VSA |
| 2-6 | — | Не используется |
| 3-1 | 30 А | Электродвигатель стеклоочистителя (4-цилиндровые модели) |
| 3-1 | 30 А | Дополнительный двигатель вентилятора (6-цилиндровые модели) |
| 3-2 | — | Не используется (модели с 4 цилиндрами) |
| 3-2 | 30 А | Электродвигатель стеклоочистителя (6-цилиндровые модели) |
| 3-3 | 30 А | Двигатель главного вентилятора |
| 3-4 | 30 А | Главный габаритный огонь водителя |
| 3-5 | (60 А) | Блок предохранителей со стороны водителя |
| 3-6 | 30 А | Основной габаритный огонь пассажира |
| 3-7 | (40 А) | Блок предохранителей со стороны водителя |
| 3-8 | 50 А | IG Main |
| 4 | 40 А | Задний дефростер |
| 5 | 20 А | Дополнительный двигатель вентилятора (4-цилиндровые модели) |
| 5 | — | Не используется (6-цилиндровые модели) |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 40 А | Двигатель нагревателя |
| 9 | 15 А | Опасность |
| 10 | 10 А | Рог |
| 11 | — | Не используется |
| 12 | 15 А | Стоп |
| 13 | 15 А | Катушка IG |
| 14 | 15 А | FI Sub |
| 15 | 10 А | Резервное копирование |
| 16 | 7,5 А | Внутреннее освещение |
| 17 | 15 А | FI Главная |
| 18 | 15 А | DBW |
| 19 | — | Не используется (модели с 4 цилиндрами) |
| 19 | 7,5 А | Резервный блок управления двигателем (6-цилиндровые модели) |
| 20 | 7,5 А | MG сцепление |
| 21 год | 7,5 А | Уровень моторного масла (модели с 4 цилиндрами) |
| 21 год | 7,5 А | Вентилятор RLY (6-цилиндровые модели) |
Схема блока предохранителей (2011-2014)
Назначение предохранителей в моторном отсеке (2011, 2012, 2013, 2014)
| № | Цепь защищена | Амперы |
|---|---|---|
| 1 | Аккумулятор (модели с 4 цилиндрами) | 100 А |
| 1 | Аккумулятор (6-цилиндровые модели) | 120 А |
| 1 | Блок предохранителей со стороны пассажира | 40А |
| 2 | EPS | 70 А |
| 2 | Блок предохранителей со стороны пассажира | (40 А) |
| 2 | ABS / VSA FSR | 30 А |
| 2 | — | — |
| 2 | Двигатель ABS / VSA | 30 А |
| 2 | — | — |
| 3 | IG | 50 А |
| 3 | Блок предохранителей со стороны водителя | (40 А) |
| 3 | Основной габаритный огонь пассажира | 30 А |
| 3 | Блок предохранителей со стороны водителя | (60 А) |
| 3 | Главный габаритный огонь водителя | 30 А |
| 3 | Двигатель главного вентилятора | 30 А |
| 3 | — (4-цилиндровые модели) | — |
| 3 | Электродвигатель стеклоочистителя (6-цилиндровые модели) | 30 А |
| 3 | Электродвигатель стеклоочистителя (4-цилиндровые модели) | 30 А |
| 3 | Дополнительный двигатель вентилятора (6-цилиндровые модели) | 30 А |
| 4 | Задний обогреватель | 40 А |
| 5 | Дополнительный двигатель вентилятора (4-цилиндровые модели) | 20 А |
| 5 | — (6-цилиндровые модели) | — |
| 6 | — | — |
| 7 | — | — |
| 8 | Двигатель нагревателя | 40 А |
| 9 | Опасность | 15 А |
| 10 | Рог | 10 А |
| 11 | — | — |
| 12 | Стоп | 15 А |
| 13 | Катушка IG | 15 А |
| 14 | FI Sub | 15 А |
| 15 | Резервное копирование | 10А |
| 16 | Внутреннее освещение | 7,5 А |
| 17 | FI Главная | 15 А |
| 18 | DBW | 15 А |
| 19 | — (4-цилиндровые модели) | — |
| 19 | Резервный блок управления двигателем (6-цилиндровые модели) | 7,5 А |
| 20 | MG сцепление | 7,5 А |
| 21 год | Уровень моторного масла (модели с 4 цилиндрами) | 7,5 А |
| 21 год | Вентилятор RLY (6-цилиндровые модели) | 7,5 А |
Блок предохранителей в салоне со стороны водителя
Расположение блока предохранителей

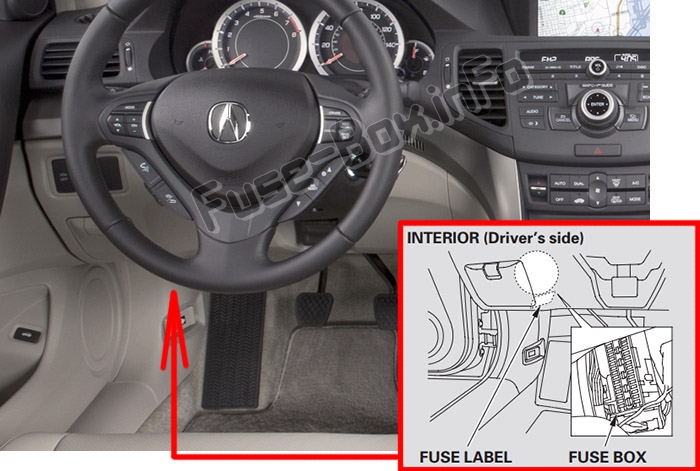

Он находится под приборной панелью со стороны водителя.

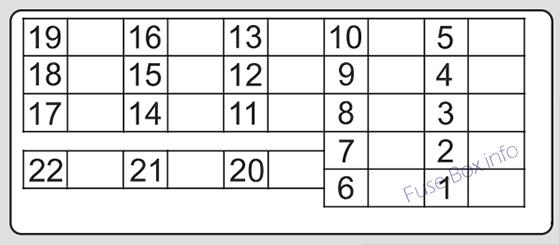

Схема блока предохранителей в салоне (со стороны водителя)
Назначение предохранителей в блоке предохранителей в салоне со стороны водителя (2009-2014 гг.)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | — | Не используется |
| 2 | (7,5 А) | Память сиденья |
| 3 | 15 А | стиральная машина |
| 4 | 10 А | Стеклоочиститель |
| 5 | 7,5 А | Метр |
| 6 | 7,5 А | ABS / VSA |
| 7 | 15 А | АЧГ |
| 8 | (7,5 А) | STS (4-цилиндровые модели) |
| 8 | (7,5 А) | Стартер DIAG (6-цилиндровые модели) |
| 9 | 20 А | Топливный насос |
| 10 | (10 А) | VB SOL (при наличии) |
| 11 | 10 А | SRS |
| 12 | 7,5 А | ODS (система обнаружения пассажиров) |
| 13 | (7,5 А) | IG1 (4-цилиндровые модели) |
| 13 | (7,5 А) | STS (6-цилиндровые модели) |
| 14 | — | Не используется |
| 15 | 7,5 А | Дневные ходовые огни |
| 16 | 7,5 А | Кондиционер |
| 17 | 7,5 А | Аксессуар, Ключ, Замок |
| 18 | 7,5 А | Аксессуар |
| 19 | (20 А) | Подвижное сиденье водителя с электроприводом |
| 20 | (20 А) | Люк |
| 21 год | (20 А) | Откидывающееся сиденье водителя с электроприводом |
| 22 | 20 А | Задний стеклоподъемник со стороны водителя |
| 23 | 20 А | Разъем питания для аксессуаров на передней панели |
| 24 | 20 А | Стеклоподъемник водителя |
| 25 | 15 А | Замок двери со стороны водителя |
| 26 | (10 А) | Левая передняя противотуманная фара (при наличии) |
| 27 | 10 А | Левосторонние фонари (внешний вид) |
| 28 | 10 А | Дальний свет левой фары |
| 29 | 10 А | TPMS |
| 30 | 15 А | Ближний свет левой фары |
| 31 год | — | Не используется |
| 32 | (7,5 А) | Уровень моторного масла (при наличии) |
Блок предохранителей в салоне со стороны пассажира
Расположение блока предохранителей
Блок предохранителей в салоне со стороны пассажира находится на боковой панели нижнего пассажира.

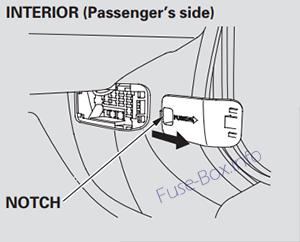

Чтобы снять крышку, поместите палец в выемку на крышке и слегка потяните ее вверх, затем потяните на себя и выньте из петель.
Схема блока предохранителей в салоне (со стороны пассажира)
Назначение предохранителей в блоке предохранителей в салоне со стороны пассажира (2009-2014 гг.)
| Нет. | Амперы. | Цепи защищены |
|---|---|---|
| 1 | 10 А | Дальний свет правой фары |
| 2 | 10 А | Правые боковые фонари (внешний вид) |
| 3 | (10 А) | Правая передняя противотуманная фара (при наличии) |
| 4 | 15 А | Ближний свет правой фары |
| 5 | — | Не используется |
| 6 | 7,5 А | Внутреннее освещение |
| 7 | — | Не используется |
| 8 | (20 А) | Сиденье пассажира с электроприводом, откидывающееся |
| 9 | (20 А) | Сдвижное сиденье с электроприводом на стороне пассажира |
| 10 | 10 А | Замок правой двери |
| 11 | 20 А | Стеклоподъемник со стороны заднего пассажира |
| 12 | 20 А | Разъем питания для аксессуаров консоли |
| 13 | 20 А | Стеклоподъемник переднего пассажира |
| 14 | — | Не используется |
| 15 | (20 А) | Premium AMP (при наличии) |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | (20 А) | Подогрев сиденья |
| 20 | — | Не используется |
| 21 год | — | Не используется |
| 22 | — | Не используется |
