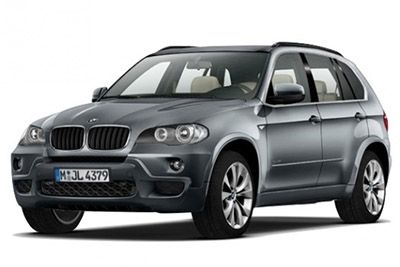

В этой статье мы рассмотрим второе поколение BMW X5 (E70), выпускаемое с 2006 по 2013 год. Здесь вы найдете схемы блока предохранителей BMW X5 2007, 2008, 2009, 2010, 2011, 2012 и 2013 , получите информацию о местоположении панели предохранителей внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в приборной панели
Расположение блока предохранителей
Он расположен под бардачком.
Открутите несколько винтов снизу, снимите крышку;
Откручиваем зеленый винт;
Потяните панель вниз.
Схема блока предохранителей
Расположение предохранителей может отличаться! Точная схема размещения предохранителей находится рядом с блоком предохранителей в багажном отделении.
Назначение предохранителей на приборной панели
| № | A | Составная часть |
|---|---|---|
| 1 | Реле двигателя компрессора подвески | |
| 2 | Реле стеклоочистителя заднего стекла | |
| 3 | Реле электродвигателя стеклоочистителя | |
| F1 | 20А | — |
| F2 | 10А | Мотор блокировки перчаточного ящика |
| F3 | 7,5A | — |
| F4 | 10А | Модуль управления двигателем (ECM) |
| F5 | 10А | — |
| F6 | 10А | — |
| F7 | 5A | — |
| F8 | 7,5A | — |
| F9 | 15А | Рога |
| F10 | 5A | — |
| F11 | 20А | — |
| F12 | 10А | Модуль управления функцией рулевой колонки |
| F13 | 15А | Модуль управления коробкой передач (TCM) |
| F14 | 10А | |
| F15 | 10А | Рычаг селектора коробки передач |
| F16 | 7,5A | Выключатель стеклоподъемника |
| F17 | 7,5A | — |
| F18 | 7,5A | — |
| F19 | 5A | — |
| F20 | — | — |
| F21 | 30А | Обогрев заднего стекла |
| F22 | — | — |
| F23 | 40А | — |
| F24 | 40А | Активное рулевое управление |
| F25 | 30А | — |
| F26 | 30А | Насос омывателя фар |
| F27 | 15А | Центральный замок |
| F28 | 15А | Центральный замок |
| F29 | 40А | Задние электрические стеклоподъемники |
| F30 | 30А | Центральный замок |
| F31 | 40А | Задние электрические стеклоподъемники |
| F32 | 40А | Компрессорный насос подвески |
| F33 | 30А | — |
| F34 | 30А | — |
| F35 | 30А | Управление двигателем |
| F36 | 30А | Управление двигателем |
| F37 | 30А | Мотор стеклоочистителя заднего стекла |
| F33 | 30А | — |
| F39 | 40А | — |
| F40 | 30А | Модуль управления ABS |
| F41 | 7.5A | |
| F42 | 30А | Управление двигателем |
| F43 | 30А | Управление двигателем |
| F44 | 30А | Мотор стеклоочистителя |
Ниже представлен один из вариантов компоновки предохранителей, который вы можете найти рядом с блоком предохранителей в багажном отделении вашего автомобиля.
Блок предохранителей в багажнике
Расположение блока предохранителей
Он расположен с правой стороны, за крышкой и звукоизоляцией.
Схема блока предохранителей
Расположение предохранителей может отличаться! Точная схема размещения предохранителей находится рядом с этим блоком предохранителей.
Назначение предохранителей в багажном отделении
| № | A | Составная часть |
|---|---|---|
| 1 | Реле отключения цепи | |
| F91 | 30A / 40A | — |
| F92 | 25А | Модуль управления раздаточной коробкой |
| F93 | 40А | — |
| F94 | 30А | (30A) Модуль управления стояночным тормозом |
| F95 | 30A / 40A | — |
| F96 | 40А | — |
| F97 | 20А | — |
| F98 | 15A / 20A | — |
| F99 | 40А | (40A) Модуль управления открытием / закрытием задних ворот |
| F100 | 20А | — |
| F101 | 30А | — |
| F102 | 30А | — |
| F103 | 30А | (30A) Выходной усилитель аудиоустройства |
| F104 | — | — |
| F105 | 30А | — |
| F106 | 7,5A | — |
| F107 | 10А | — |
| F108 | 5A | — |
| F109 | 10А | Приемник навигационной системы |
| F110 | 7,5A | — |
| F111 | 20А | прикуриватель (гнездо основной пепельницы) |
| F112 | 5A | — |
| F113 | 20А | прикуриватель (центральная консоль подлокотника) |
| F114 | 5A | — |
| F115 | — | — |
| F116 | 20А | Розетка для прицепа |
| F117 | 20А | — |
| F118 | 20А | — |
| F119 | 5A | Модуль управления мультимедиа |
| F120 | 5A | Модуль управления активной подвеской |
| F121 | 5A | Модуль управления открытием / закрытием задней двери |
| F122 | — | — |
| F123 | — | — |
| F124 | 5A | Блок предохранителей / реле |
| F125 | 5A | Модуль управления раздаточной коробкой |
| F126 | 5A | — |
| F127 | — | — |
| F128 | — | — |
| F129 | 5A | — |
| F130 | — | — |
| F131 | 5A | — |
| F132 | 7,5A | — |
| F133 | — | — |
| F134 | 5A | Модуль управления функцией рулевой колонки |
| F135 | 20А | Модуль управления открытием / закрытием задней двери |
| F136 | 5A | — |
| F137 | 5A | Система навигации |
| F138 | — | — |
| F139 | 20А | — |
| F140 | 20А | Модуль управления морским театром, левый передний |
| F141 | 20А | Модуль управления обогревом сиденья, правый передний |
| F142 | 20А | Модуль управления мультимедиа |
| F143 | 25А | Модуль управления прицепом |
| F144 | 5A | Модуль управления прицепом |
| F145 | 10А | Электродвигатель закрывания двери с правой стороны |
| F146 | 10А | Мотор вспомогательного закрывания двери, левый передний |
| F147 | 10А | Вспомогательный двигатель закрытия двери, левый задний |
| F148 | 10А | Электродвигатель закрывания двери с правой стороны сзади |
| F149 | 5A | Многофункциональный переключатель сиденья, левый передний |
| F150 | 5A | Многофункциональный переключатель сиденья, правый передний |
Ниже представлен один из вариантов компоновки предохранителей, который вы можете найти рядом с блоком предохранителей в багажном отделении вашего автомобиля.
Рядом с блоком предохранителей могут быть дополнительные реле
Предохранители на аккумуляторе
Расположен на аккумуляторе в багажном отделении, под накладками.
схема
Назначение предохранителей на аккумулятор
| № | Составная часть |
|---|---|
| F171 | (100A) |
| F172 | (100A) |
| F173 | (250A) Блок предохранителей на приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80A) Реле управления подъемом клапана |
Блок в моторном отсеке
Его комплектация зависит от года выпуска и комплектации автомобиля.
схема
| № | Составная часть |
|---|---|
| 1 | Электронный блок управления двигателем |
| 2 | Реле контроля подъема клапана |
| F1 | (40A) Реле управления подъемом клапана |
