В этой статье мы рассмотрим Chevrolet Silverado четвертого поколения, доступный с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Chevrolet Silverado 2019 и 2020 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Блок предохранителей левой панели приборов
Он расположен на панели приборов со стороны водителя.

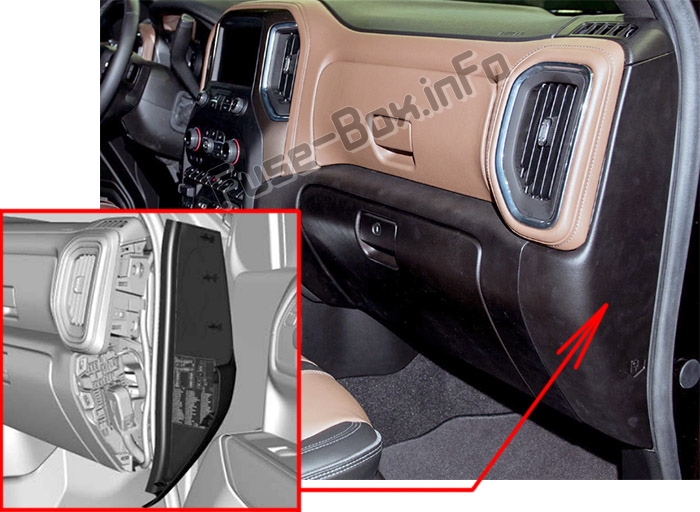

Блок предохранителей правой панели приборов
Он расположен со стороны пассажира на панели приборов.

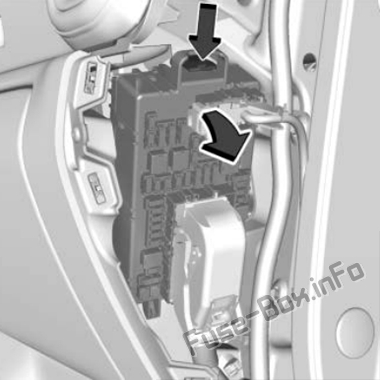

Чтобы получить доступ к задней части блока предохранителей:
1. Нажмите на язычок в верхней части блока вниз;
2. Потяните верхнюю часть блока наружу;
3. Выполните шаги 1-2 в обратном порядке для переустановки.
Моторного отсека
Схемы блока предохранителей
2019, 2020

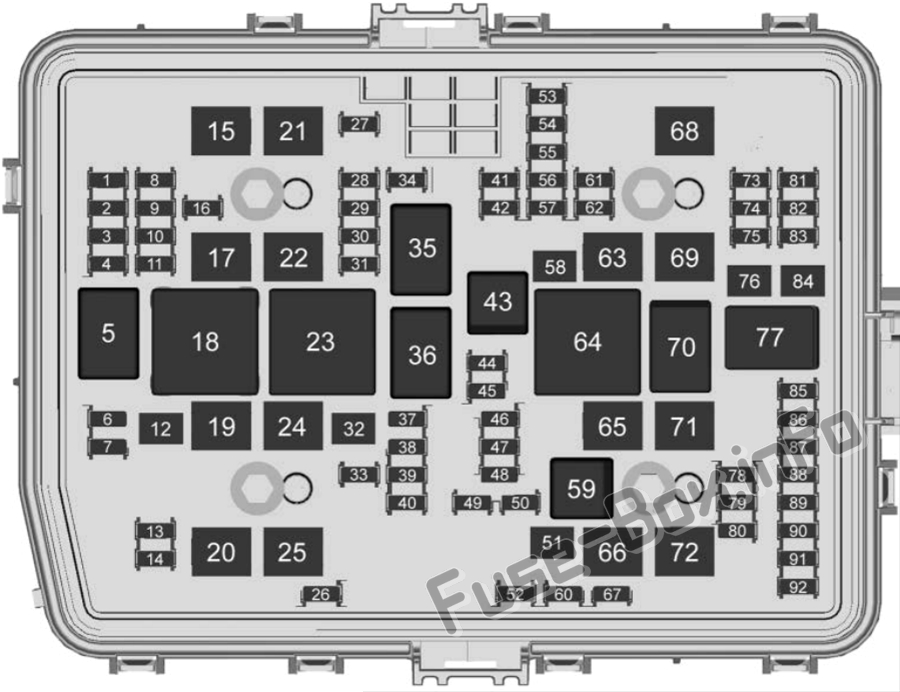

Моторного отсека
Назначение предохранителей в моторном отсеке (2019, 2020)
| № | использование |
|---|---|
| 1 | Дальний свет слева |
| 2 | Дальний свет справа |
| 3 | Фара левая |
| 4 | Фара правая |
| 6 | ТИМ |
| 7 | — |
| 8 | Противотуманная фара |
| 9 | ВКМ |
| 10 | — |
| 11 | Помощник полиции |
| 12 | — |
| 13 | Шайба передняя |
| 14 | Шайба задняя |
| 15 | Драйвер MSB |
| 16 | — |
| 17 | IECL 1 |
| 19 | Инвертор постоянного / переменного тока |
| 20 | 2019: IECR 2. 2020: IECR 2 (LD) / EBCM2 (HD) |
| 21 год | Пропуск MSB |
| 22 | IECL 2 |
| 24 | Eboost 1 |
| 25 | REC |
| 26 | — |
| 27 | Рог |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 год | — |
| 32 | Обогрев заднего стекла |
| 33 | Зеркало с подогревом |
| 34 | Стояночный фонарь левый |
| 37 | Евро прицеп |
| 38 | ТИМ |
| 39 | — |
| 40 | Разное зажигание |
| 41 год | Стояночный фонарь прицепа |
| 42 | Парковочный фонарь правый |
| 44 | — |
| 45 | Второй топливный насос |
| 46 | Модуль управления двигателем зажигания |
| 47 | Зажигание модуля управления коробкой передач |
| 48 | — |
| 49 | Модуль управления коробкой передач |
| 50 | Муфта кондиционера |
| 51 | Модуль управления раздаточной коробкой |
| 52 | Передний дворник |
| 53 | Центральный верхний стоп-сигнал |
| 54 | Фонарь заднего хода прицепа |
| 55 | Фонарь заднего хода прицепа |
| 56 | САДЫ |
| 57 | TTPM |
| 58 | 2019: Стартер. 2020: Стартер (LD & HD DSL) |
| 60 | Активное управление топливом 1 |
| 61 | VES |
| 62 | Встроенный модуль управления шасси / CVS |
| 63 | Аккумулятор для прицепа |
| 65 | Вспомогательный подкапотный электроцентр |
| 66 | Электродвигатель вентилятора охлаждения левый |
| 67 | Активное управление топливом 2 |
| 68 | — |
| 69 | 2019: Шестерня стартера. 2020: Шестерня стартера (LD) / Стартер (HD, газ) |
| 71 | Охлаждающий вентилятор |
| 72 | Вентилятор охлаждения правый |
| 73 | Фонарь остановки / поворота прицепа слева |
| 74 | ТИМ |
| 75 | DEFC |
| 76 | Электрический RNG BDS |
| 78 | Модуль управления двигателем |
| 79 | Вспомогательный аккумулятор |
| 80 | Насос охлаждения кабины |
| 81 год | Фонарь остановки / поворота прицепа вправо |
| 82 | ТИМ |
| 83 | FTZM |
| 84 | Тормоз прицепа |
| 85 | ENG |
| 86 | Модуль управления двигателем |
| 87 | Инжектор B даже |
| 88 | Датчик O2 B |
| 89 | Датчик O2 A |
| 90 | Форсунка A нечетная |
| 91 | Модуль управления двигателем, дроссельная заслонка |
| 92 | Муфта охлаждающего вентилятора |
| Реле | |
| 5 | Налобный фонарь |
| 18 | Инвертор постоянного / переменного тока |
| 23 | Обогрев заднего стекла |
| 35 год | Стояночный фонарь |
| 36 | Беги / проворачивай |
| 43 год | Второй топливный насос |
| 59 | Муфта кондиционера |
| 64 | 2019: Стартер. 2020: Стартер (LD и HD DSL) / Муфта охлаждающего вентилятора (HD Gas) |
| 70 | 2019: Шестерня стартера. 2020: Шестерня стартера (LD) / Стартер (HD, газ) |
| 77 | Трансмиссия |

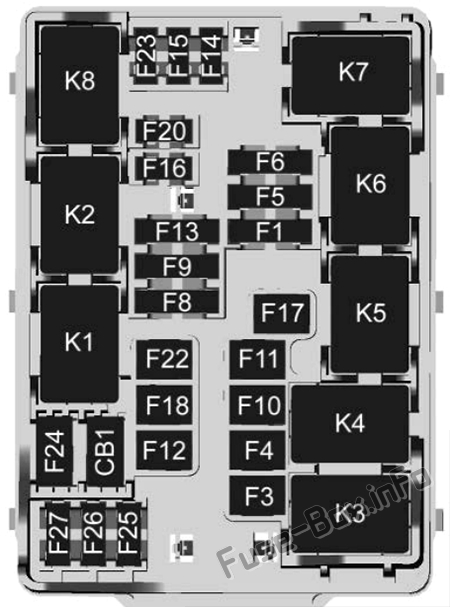

Блок предохранителей левой панели приборов
Назначение предохранителей в блоке предохранителей левой панели приборов (2019, 2020)
| № | использование |
|---|---|
| F1 | Подогрев задних сидений левый / правый |
| F3 | Евро прицеп |
| F4 | — |
| F5 | Передняя подушка |
| F6 | Сиденья с подогревом и охлаждением слева / справа |
| F8 | Развлекательная система на задних сиденьях / Устройство защиты от кражи |
| F9 | Пассивный вход / Пассивный запуск / Модуль сиденья водителя |
| F10 | — |
| F11 | Солнцезащитный козырек |
| F12 | Сиденье пассажира с электроприводом |
| F13 | Экспортная коробка отбора мощности / вариант специального оборудования 1 |
| F14 | — |
| F15 | — |
| F16 | AMP |
| F17 | МФЭГ |
| F18 | — |
| F20 | Endgate |
| F22 | Заднее раздвижное окно |
| F23 | — |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | — |
| Автоматические выключатели | |
| CB1 | — |
| Реле | |
| K1 | Заднее раздвижное окно открыто |
| K2 | Заднее раздвижное окно закрыть |
| K3 | МФЭГ мажор 1 |
| K4 | МФЭГ минор 1 |
| K5 | МФЭГ минор 2 |
| K6 | МФЭГ мажор 2 |
| K7 | Анти-вор |
| K8 | — |
Проверка рекламы

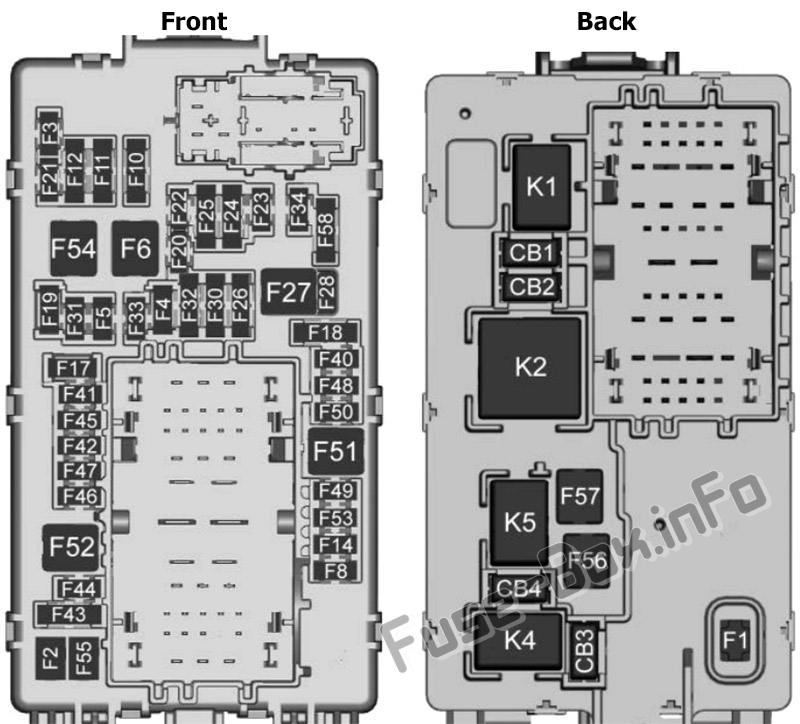

Блок предохранителей правой панели приборов
Назначение предохранителей в блоке предохранителей правой панели приборов (2019, 2020)
| № | использование |
|---|---|
| F1 | Правые двери |
| F2 | Левая дверь |
| F3 | Универсальная удаленная система |
| F4 | — |
| F5 | — |
| F6 | Передний вентилятор |
| F8 | Поясничный переключатель |
| F10 | Модуль управления кузовным оборудованием 6 / Модуль управления кузовным оборудованием 7 |
| F11 | Сиденье / CLM |
| F12 | Модуль управления кузовным оборудованием 3 / Модуль управления кузовным оборудованием 5 |
| F14 | Зеркала / модуль Windows |
| F17 | Органы управления на рулевом колесе |
| F18 | VPM / OBS DET |
| F19 | DLIS |
| F20 | Охлаждаемые сиденья |
| F21 | НЕ R / C |
| F22 | Руль с подогревом |
| F23 | MISC R / C |
| F24 | Зажигание комбинации приборов / накладные расходы |
| F25 | Система отопления, вентиляции и кондиционирования воздуха Розжиг / Вспомогательные системы отопления, вентиляции и кондиционирования воздуха |
| F26 | USB-порты / опция специального оборудования Сохраненное питание аксессуаров |
| F27 | Сетевая розетка для аксессуаров / остаточное питание для аксессуаров |
| F28 | Дополнительная сетевая розетка / аккумулятор |
| F30 | Модуль датчиков и диагностики / Стояночный тормоз |
| F31 | Модуль управления кузовом 4 |
| F32 | Опция специального оборудования / Подключение канала передачи данных |
| F33 | Модуль управления кузовом 8 |
| F34 | Грузовая лампа |
| F40 | CGM |
| F41 | Информационно-развлекательная система 1 |
| F42 | TCP |
| F43 | — |
| F44 | AVM |
| F45 | Модуль управления кузовом 2 |
| F46 | Отопление, вентиляция и кондиционирование / Аккумулятор 1 |
| F47 | Комбинация приборов / Аккумулятор |
| F48 | Модуль управления коробкой передач |
| F49 | Модуль управления кузовом 1 |
| F50 | — |
| F51 | Батарея 1 |
| F52 | Аккумулятор 2 |
| F53 | — |
| F54 | Люк |
| F55 | Сиденье водителя с электроприводом |
| F56 | DC DC TRANS 1 |
| F57 | DC DC TRANS 2 |
| F58 | Информационно-развлекательная система 2 |
| Автоматические выключатели | |
| CB1 | Дополнительная сетевая розетка 2 |
| CB2 | Сетевая розетка для аксессуаров 1 / прикуриватель |
| CB3 | Дополнительная сетевая розетка 3 |
| CB4 | Дополнительная сетевая розетка 4 |
| Реле | |
| K1 | Беги / проворачивай |
| K2 | Сохраненная мощность аксессуара / аксессуар 1 |
| K4 | Сохраненная мощность аксессуара / аксессуар 2 |
| K5 | — |
