Минивэн Chrysler Pacifica (RU) выпускается с 2017 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Chrysler Pacifica 2017, 2018 и 2019 (включая гибридные версии), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

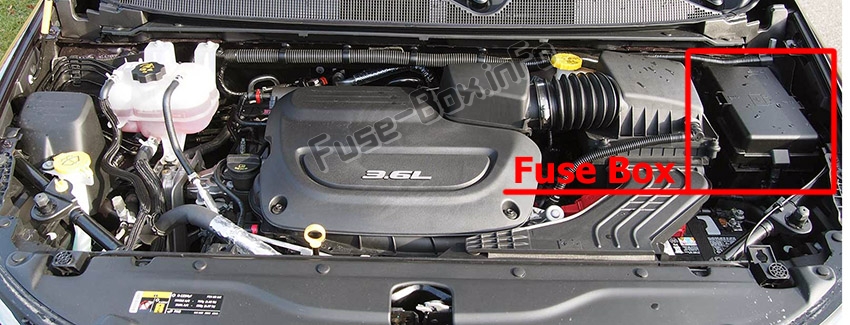

Моторного отсека
Центр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей.
Гибридный
Этот центр содержит патронные предохранители, мини-предохранители, микропредохранители, автоматические выключатели и реле. Этикетка, которая идентифицирует каждый компонент, напечатана на внутренней стороне крышки.
Внутренние предохранители (2017)
Внутренняя панель предохранителей находится в салоне на левой панели приборов под панелью приборов.
Схема блока предохранителей
2017 г.
Моторного отсека
Назначение предохранителей в блоке предохранителей в моторном отсеке (2017)
| Полость | Патронный предохранитель | Лезвие предохранителя | Описание |
|---|---|---|---|
| F06 | — | — | Не используется |
| F07 | — | 25 Amp Clear | Катушка зажигания / топливная форсунка |
| F08 | — | — | Не используется |
| F09 | — | 25 Amp Clear | Усилитель / ANC |
| F10 | — | — | Не используется |
| F11 | — | — | Не используется |
| F12 | — | 5 Amp Tan | Датчик батареи (IBS) |
| F13 | — | — | Не используется |
| F14 | — | 10 ампер красный | ECM |
| F15 | 40 ампер зеленый | — | Силовые замки |
| F16 | — | 20 ампер желтый | ECM |
| F17 | 30 ампер розовый | — | Стартер |
| F18 | 40 ампер зеленый | Канал CBC № 4 (Внешнее освещение № 1) | |
| F19 | 25 Amp Clear | Соленоид складывающихся сидений 2-го ряда LT | |
| F20 | — | 10 ампер красный | Муфта компрессора кондиционера |
| F21 | 25 Amp Clear | — | Соленоид складывающегося сиденья 2-го ряда RT |
| F22 | — | — | Не используется |
| F23 | — | — | Не используется |
| F24 | — | 20 ампер желтый | Задний дворник |
| F25B | 10 ампер красный | LT RR Door / RT RR Release Module / Active Grill Shutter / Power Mirror | |
| F26 | 40 ампер зеленый | — | Передний двигатель вентилятора HVAC |
| F27 | 25 Amp Clear | — | Модуль раздвижной двери RR |
| F28 | 10 ампер красный | Диагностический порт / порт USB / порт AUX / порт USB для видео | |
| F29 | — | — | Не используется |
| F30 | — | 15 Amp Blue | Медиа-концентратор 1, 2 / Power Lumbar |
| F31 | — | — | Не используется |
| F32 | 20 ампер синий | — | ECM |
| F33 | 30 ампер розовый | — | Модуль задней двери с электроприводом |
| F34 | 25 Amp Clear | — | Узел двери RR |
| F35 | 25 Amp Clear | — | Модуль управления люком в крыше |
| F36 | — | — | Не используется |
| F37 | 40 ампер зеленый | — | Канал CBC № 4 (Внешнее освещение № 2) |
| F38 | 60 ампер желтый | — | Пылесос |
| F39 | 25 Amp Clear | — | Двигатель вентилятора HVAC |
| F40 | — | — | Не используется |
| F41 | — | — | Не используется |
| F42 | 30 ампер розовый | — | Модуль складного сиденья |
| F43 | — | 20 ампер желтый | Двигатель топливного насоса |
| F44 | 30 ампер розовый | — | CBC Feed # 1 (Внутреннее освещение) |
| F45 | 30 ампер розовый | — | Инвертор мощности |
| F46 | 30 ампер розовый | — | Модуль двери водителя |
| F47 | 30 ампер розовый | — | Модуль двери пассажира |
| F48 | — | — | Не используется |
| F49 | 25 Amp Clear | — | Модуль раздвижной двери RR |
| F50 | 25 Amp Clear | — | Модуль двери RR |
| F51 | 30 ампер розовый | — | Передний дворник |
| F52 | 30 ампер розовый | — | Тормозной вакуумный насос |
| F53 | — | — | Не используется |
| F54 | 40 ампер зеленый | — | ESP-ECU и клапаны |
| F55 | 15 Amp Blue | Система бесключевого зажигания / DVD / Модуль распознавания голоса | |
| F56 | 10 ампер красный | Передний и задний модуль управления HVAC / ESP / ESC | |
| F57 | — | — | Не используется |
| F58 | — | — | Не используется |
| F59 | 30 ампер розовый | — | 7-контактная розетка с разъемом — при наличии |
| F60 | — | 20 ампер желтый | Задний грузовой АПО |
| F61 | — | 20 ампер желтый | Правый останов / поворот при буксировке прицепа — при наличии |
| F62 | — | — | Не используется |
| F63 | — | 20 ампер желтый | Левая остановка / поворот прицепа при буксировке — при наличии |
| F64 | — | 15 Amp Blue | RT HID налобный фонарь |
| F65 | — | — | Не используется |
| F66 | — | 15 Amp Blue | Комбинация приборной панели (IPC) |
| F67 | 10 ампер красный | В датчике температуры автомобиля / датчике влажности / модуле системы помощи водителю (DASM) / системе помощи при парковке (PAM) — при наличии | |
| F68 | — | — | Не используется |
| F69 | — | — | Не используется |
| F70 | — | — | Не используется |
| F71 | — | 20 ампер желтый | Рог |
| F72 | — | 10 ампер красный | Зеркала с подогревом — при наличии |
| F73 | 30 ампер розовый | — | Задний дефростер (EBL) |
| F74 | 20 ампер синий | — | Резервное копирование прицепа |
| F75 | — | 5 Amp Tan | Верхняя консоль / RR ISC |
| F76 | — | 20 ампер желтый | Uconnect / DCSD / Телематика |
| F77 | 10 ампер красный | RR Entertainment Screen 1 и 2 / Media Screen 1 и 2/3-й ряд только для зарядки через USB / 2-й ряд только для зарядки YSB / Люк на крыше / Rai nsensor / CRVMM / | |
| F78 | — | 15 Amp Blue | Комбинация приборов / E-Shifter |
| F79 | — | 10 ампер красный | ICS / Передний и задний HVAC / SCCM / EPB |
| F80 | — | — | Не используется |
| F81 | — | — | Не используется |
| F82 | — | — | Не используется |
| F83 | 20 ампер синий | — | Парковочные огни TT — при наличии |
| F84 | 40 ампер зеленый | — | Моторный насос ESP |
| F85 | — | 20 ампер желтый | Зажигалка |
| F86 | — | — | Не используется |
| F87 | — | — | Не используется |
| F88 | — | 20 ампер желтый | Передние сиденья с подогревом |
| F89 | — | 20 ампер желтый | Задние сиденья с подогревом |
| F90 | — | — | Не используется |
| F91 | 20 ампер желтый | Передние вентилируемые сиденья / рулевое колесо с подогревом | |
| F92 | — | — | Не используется |
| F93 | — | — | Не используется |
| F94 | — | — | Не используется |
| F95 | — | 10 ампер красный | USB-порт только для зарядки |
| F96 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) (подушка безопасности) |
| F97 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) (подушка безопасности) |
| F98 | — | 15 Amp Blue | Левая HID фара |
| F99 | 30 ампер розовый | Модуль электрического тормоза / Буксировка прицепа — при наличии | |
| F100 | 10 ампер красный | AHLM / Задняя камера / LBSS / RBSS / CVPM / Датчик влажности / Датчик температуры в автомобиле |
Приборная доска
Назначение предохранителей в блоке предохранителей салона (2017)
| Полость | Лезвие предохранителя | Описание |
|---|---|---|
| F13 | 15 Amp Blue | Ближний свет слева |
| F32 | 10 ампер красный | Внутреннее Освещение |
| F36 | 10 ампер красный | Модуль вторжения / сирена |
| F37 | 7,5 Amp коричневый | Доп. Модуль Switch Bank (ASBM) |
| F38 | 20 ампер желтый | Блокировка / разблокировка всех дверей |
| F43 | 20 ампер желтый | Передний насос омывателя |
| F48 | 20 ампер желтый | Рога |
| F49 | 7,5 Amp коричневый | Поясничная поддержка |
| F51 | 10 ампер красный | Переключатель стеклоподъемника водителя / зеркала с электроприводом — при наличии |
| F53 | 7,5 Amp коричневый | Порт UCI (USB и AUX) |
| F89 | 5 Amp Tan | Лампа багажника |
| F91 | 5 Amp Tan | Противотуманная фара передняя левая |
| F92 | 5 Amp Tan | Противотуманная фара передняя правая |
| F93 | 10 ампер красный | Ближний свет справа |
Гибрид 2017
Моторного отсека
Назначение предохранителей в блоке предохранителей в моторном отсеке (2017 Гибрид)
| Полость | Патронный предохранитель | Лезвие предохранителя | Описание |
|---|---|---|---|
| F06 | — | 15 Amp Blue | Низкотемпературный активный насос |
| F07 | — | 25 Amp Clear | Катушка зажигания / топливная форсунка |
| F08 | — | 25 Amp Clear | Усилитель / ANC |
| F09 | — | — | Не используется |
| F10 | 15 Amp Blue | Высокотемпературный вспомогательный насос и включение Htr электрического хладагента высокого напряжения | |
| F11 | — | 15 Amp Blue | ELCM / FTIV |
| F12 | — | 5 Amp Tan | Датчик батареи (IBS) |
| F13 | — | — | Не используется |
| F14A | — | 10 ампер красный | Медиа-центр 1, 2, 3 |
| F14B | — | Поясничный переключатель Pwr | |
| F15 | 40 ампер зеленый | — | Силовые замки |
| F16 | — | 20 ампер желтый | ECM |
| F17 | — | — | Не используется |
| F18 | 40 ампер зеленый | « | Канал CBC № 4 (Внешнее освещение № 1) |
| F19 | — | — | Не используется |
| F20 | — | 10 ампер красный | Низкотемпературный пассивный насос |
| F21 | 20 ампер синий | — | PIM — Мотор Park PAWL |
| F22 | — | — | Не используется |
| F23 | — | — | Не используется |
| F24 | — | 20 ампер желтый | Задний дворник |
| F25A | 10 ампер красный | Громкая связь (модуль открывания задней двери Lt & Rt) | |
| F25B | — | (10 ампер красный) | Активный гриль-жалюзи |
| F26 | 40 ампер зеленый | — | Передний двигатель вентилятора HVAC |
| F27 | 25 Amp Clear | — | Модуль раздвижной двери RR |
| F28A | — | 10 ампер красный | Диагностический порт |
| F28B | — | (10 ампер красный) | Порт USB + AUX (UCI) (IP) / порт USB для видео |
| F29 | — | — | Не используется |
| F30A | — | 10 ампер красный | ECM / PIM |
| F30B | — | (10 ампер красный) | Не используется |
| F31 | — | 10 ампер красный | 3-, 4-ходовые клапаны |
| F32 | 20 ампер синий | — | ECM |
| F33 | 30 ампер розовый | — | Модуль задней двери с электроприводом |
| F34 | 25 Amp Clear | — | Модуль управления задней дверью — Lt |
| F35 | 25 Amp Clear | — | Модуль управления люком в крыше |
| F36 | — | — | Не используется |
| F37 | 40 ампер зеленый | — | Канал CBC № 4 (Внешнее освещение / PCM № 2) |
| F38 | — | — | Не используется |
| F39 | 25 Amp Clear | — | Двигатель заднего вентилятора HVAC |
| F40 | 20 ампер синий | — | Транс масляный насос |
| F41 | — | — | Не используется |
| F42 | — | — | Не используется |
| F43 | — | 20 ампер желтый | Двигатель топливного насоса |
| F44 | 30 ампер розовый | — | CBC Feed # 1 (Внутреннее освещение) |
| F45 | 30 ампер розовый | — | Инвертор мощности |
| F46 | 30 ампер розовый | — | Модуль двери водителя |
| F47 | 30 ампер розовый | — | Модуль двери пассажира |
| F48 | 40 ампер зеленый | — | Двигатель EBCM |
| F49 | 25 Amp Clear | « | Модуль задней раздвижной двери — Lt |
| F50 | 25 Amp Clear | « | Модуль управления задней дверью — Rt |
| F51 | 30 ампер розовый | — | Передний дворник |
| F52 | — | — | Не используется |
| F53 | — | — | Не используется |
| F54 | 40 ампер зеленый | — | ESP-ECU и клапаны |
| F55A | — | 15 Amp Blue | RF Hub / KIN / ESL — только для BUX |
| F55B | — | (15 ампер синий) | DVD / VRM |
| F56A | — | 10 ампер красный | OCM / ESL |
| F56B | — | (10 ампер красный) | ESC — Электрический контроль устойчивости / ESP / EBCM |
| F57 | — | 20 ампер желтый | PIM — основной источник питания |
| F58 | — | — | Не используется |
| F59 | — | — | Не используется |
| F60 | — | 20 ампер желтый | Задний грузовой АПО |
| F61 | — | — | Не используется |
| F62 | — | 20 ампер желтый | PIM — резервный основной источник питания |
| F63 | — | — | Не используется |
| F64 | — | — | Не используется |
| F65 | — | — | Не используется |
| F66 | — | 15 Amp Blue | Комбинация приборной панели (IPC) |
| F67 | — | 10 ампер красный | HALF / PTS / Системный модуль помощи водителю (DASM) |
| F68 | — | — | Не используется |
| F69A | — | 15 Amp Blue | BPCM |
| F69B | — | (15 ампер синий) | BPCM (резервный) |
| F70 | — | 5 Amp Tan | EAC |
| F71 | — | 20 ампер желтый | Рог |
| F72 | — | — | Не используется |
| F73 | 30 ампер розовый | — | Задний дефростер (EBL) |
| F74 | — | — | Не используется |
| F75 | — | 5 Amp Tan | Верхняя консоль / задняя ICS |
| F76 | — | 20 ампер желтый | Uconnect / DCSD / Телематика |
| F77A | — | 10 ампер красный | Задний развлекательный центр / медиацентр |
| F77B | (10 ампер красный) | Люк на крыше / Rain Snsr / ECM / Pass YVDO Sw Enable / EC Mirror / PIM | |
| F78A | — | 15 Amp Blue | TCM / E-Shifter |
| F78B | — | (15 ампер синий) | Приборный щиток |
| F79A | — | 10 ампер красный | ICS / Frt & Rr HVAC / EPB Sw / SCCM |
| F79B | — | (10 ампер красный) | Не используется |
| F80 | — | 5 Amp Tan | OBCM |
| F81 | — | 5 Amp Tan | APM |
| F82 | — | — | Не используется |
| F83 | 30 ампер розовый | — | Трансмиссионный масляный насос 1 — защита для |
| F84 | — | — | Не используется |
| F85 | — | 20 ампер желтый | Зажигалка |
| F86 | — | — | Не используется |
| F87 | — | — | Не используется |
| F88 | — | 20 ампер желтый | Передние сиденья с подогревом |
| F89 | — | 20 ампер желтый | Задние сиденья с подогревом |
| F90 | — | 5 Amp Tan | EBCM — ЭБУ |
| F91 | — | 15 Amp Blue | Передние вентилируемые сиденья / рулевое колесо с подогревом |
| F92A | — | — | Не используется |
| F92B | — | — | Не используется |
| F93 | — | — | Не используется |
| F94 | 40 ампер зеленый | — | ESP — Мотопомпа |
| F95A | — | 10 ампер красный | USB-порт только для зарядки |
| F95B | — | (10 ампер красный) | Выбираемое расположение предохранителя |
| F96 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) (подушка безопасности) |
| F97 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) (подушка безопасности) |
| F98 | — | — | Не используется |
| F99 | — | — | Не используется |
| F100A | — | 10 ампер красный | QVPM / AHLM |
| F100B | (10 ампер красный) | Камера заднего вида / LBSS / RBSS / CVPM / Датчик влажности / Датчик температуры в автомобиле |
2018, 2019
Моторного отсека
Назначение предохранителей в блоке предохранителей в моторном отсеке (2018, 2019)
| Полость | Патронный предохранитель | Лезвие предохранителя | Описание |
|---|---|---|---|
| F06 | — | — | Не используется |
| F07 | — | 25 Amp Clear | Катушка зажигания / топливная форсунка |
| F08 | — | — | Не используется |
| F09 | — | 25 Amp Clear | Усилитель / ANC |
| F10 | — | — | Не используется |
| F11 | — | — | Не используется |
| F12 | — | 5 Amp Tan | Датчик батареи (IBS) |
| F13 | — | 10 ампер красный | ECM (только ESS) |
| F14 | — | 10 ампер красный | ECM |
| F15 | 40 ампер зеленый | — | CBC FEED # 3 (Power Locks) |
| F16 | — | 20 ампер желтый | ECM |
| F17 | 30 ампер розовый | — | Стартер |
| F18 | 40 ампер зеленый | — | Канал CBC № 4 (Внешнее освещение № 1) |
| F19 | 25 Amp Clear | — | Соленоид складывающихся сидений 2-го ряда LT |
| F20 | — | 10 ампер красный | Муфта компрессора кондиционера |
| F21 | 25 Amp Clear | — | Соленоид складывающегося сиденья 2-го ряда RT |
| F22 | — | — | Не используется |
| F23 | — | — | Не используется |
| F24 | — | 20 ампер желтый | Задний дворник |
| F25A | — | 10 ампер красный | HANDSFREE LT & RT RR Мод открывания двери |
| F25B | — | 10 ампер красный | Активная решетка жалюзи / зеркало PWR |
| F26 | 40 ампер зеленый | — | Передний двигатель вентилятора HVAC |
| F27 | 25 Amp Clear | — | Модуль раздвижной двери RR-RT |
| F28A | — | 10 ампер красный | Диагностический отчет |
| F28B | — | 10 ампер красный | USB + AUX-порт / USB-порт для видео |
| F29 | — | — | Не используется |
| F30A | — | 15 Amp Blue | Медиа-центр 1 и 2 |
| F30B | — | 15 Amp Blue | ПОЯСНИЧНЫЙ ПО PWR |
| F31 | — | — | Не используется |
| F32 | 20 ампер синий | — | ECM |
| F33 | 30 ампер розовый | — | Модуль задней двери с электроприводом |
| F34 | 25 Amp Clear | — | Модуль двери RR-LT |
| F35 | 25 Amp Clear | — | Модуль управления люком в крыше |
| F36 | — | — | Не используется |
| F37 | 40 ампер зеленый | — | Канал CBC № 4 (Внешнее освещение № 2) |
| F38 | 60 ампер желтый | — | Пылесос |
| F39 | 25 Amp Clear | — | Двигатель заднего вентилятора HVAC |
| F40 | — | — | Не используется |
| F41 | — | — | Не используется |
| F42 | 40 ампер зеленый | — | Модуль складного сиденья |
| F43 | — | 20 ампер желтый | Двигатель топливного насоса |
| F44 | 30 ампер розовый | — | CBC Feed # 1 (Внутреннее освещение) |
| F45 | 30 ампер розовый | — | Инвертор мощности |
| F46 | 30 ампер розовый | — | Модуль двери водителя |
| F47 | 30 ампер розовый | — | Модуль двери пассажира |
| F48 | — | — | Не используется |
| F49 | 25 Amp Clear | — | Модуль для раздвижных дверей RR-LT |
| F50 | 25 Amp Clear | — | Модуль двери RR-RT |
| F51 | 30 ампер розовый | — | Передний дворник |
| F52 | 30 ампер розовый | — | Тормозной вакуумный насос |
| F53 | — | — | Не используется |
| F54 | 40 ампер зеленый | — | ESP-ECU и клапаны |
| F55A | — | 15 Amp Blue | Радиочастотный концентратор / Система зажигания без ключа (KIN) / (Электронный замок руля — ТОЛЬКО для BUX) |
| F55B | — | 15 Amp Blue | Модуль маршрутизации DVD / видео (VRM |
| F56A | — | 10 ампер красный | Передний и задний модуль управления HVAC / модуль классификации пассажиров (OCM) / электронный замок рулевого управления (ESL) |
| F56B | — | 10 ампер красный | ESP / ESC |
| F57 | — | — | Не используется |
| F58 | — | — | Не используется |
| F59 | 30 ампер розовый | — | Гнездо для буксировки прицепа — при наличии |
| F60 | — | 20 ампер желтый | Задний грузовой АПО |
| F61 | — | 20 ампер желтый | Правый останов / поворот при буксировке прицепа — при наличии |
| F62 | — | — | Не используется |
| F63 | — | 20 ампер желтый | Левая остановка / поворот прицепа при буксировке — при наличии |
| F64 | — | 15 Amp Blue | RT HID налобный фонарь |
| F65 | — | — | Не используется |
| F66 | — | 15 Amp Blue | Комбинация приборной панели (IPC) |
| F67 | — | 10 ампер красный | Модуль тактильной обратной связи (HALF) / Система парктроники (PTS) / Системный модуль помощи водителю (DASM) |
| F68 | — | — | Не используется |
| F69 | — | — | Не используется |
| F70 | — | — | Не используется |
| F71 | — | 20 ампер желтый | Рог |
| F72 | — | 10 ампер красный | Зеркала с подогревом — при наличии |
| F73 | 30 ампер розовый | — | Задний дефростер (EBL) |
| F74 | 20 ампер синий | — | Резервное копирование прицепа |
| F75 | — | 5 Amp Tan | Верхняя консоль / RR ISC |
| F76 | — | 20 ампер желтый | Uconnect / DCSD / Телематика |
| F77A | — | 10 ампер красный | RR Entertainment Screen 1 и 2 / Media HUB 1 и 2/3-й ряд только для зарядки через USB / 2-й ряд только для зарядки через USB / пылесос SW / 3-й ряд наклонный ST SW / LT и RT Stow N Go SW / LT и RT SW Подсветка сдвижной двери |
| F77B | — | 10 ампер красный | Датчик дождя / Люк / CRVMM |
| F78A | — | 15 Amp Blue | Модуль управления коробкой передач (TCM) / E-Shifter |
| F78B | — | 15 Amp Blue | Приборный щиток |
| F79 | — | 10 ампер красный | ICS / Передний и задний HVAC / SCCM / EPB |
| F80 | — | — | Не используется |
| F81 | — | — | Не используется |
| F82 | — | — | Не используется |
| F83 | 20 ампер синий | — | Парковочные огни TT — при наличии |
| F83 | 30 ампер розовый | — | Насос омывателя фар — при наличии |
| F84 | — | — | Не используется |
| F85 | — | 20 ампер желтый | Зажигалка |
| F86 | — | — | Не используется |
| F87 | — | — | Не используется |
| F88 | — | 20 ампер желтый | Передние сиденья с подогревом |
| F89 | — | 20 ампер желтый | Задние сиденья с подогревом |
| F90 | — | — | Не используется |
| F91 | — | 15 Amp Blue | Передние вентилируемые сиденья / рулевое колесо с подогревом |
| F92 | — | 5 Amp Tan | Шлюз безопасности |
| F93 | — | — | Не используется |
| F94 | 40 ампер зеленый | — | Моторный насос ESC |
| F95A | — | 10 ампер красный | USB-порт для зарядки — ACC RUN |
| F95B | — | 10 ампер красный | Выбираемое расположение предохранителя |
| F96 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) (подушка безопасности) |
| F97 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) (подушка безопасности) |
| F98 | — | 15 Amp Blue | Левая HID фара |
| F99 | 30 ампер розовый | — | Модуль буксировки прицепа — при наличии |
| F100A | — | 10 ампер красный | AHLM |
| F100B | — | 10 ампер красный | Задняя камера / LBSS / RBSS / CVPM / Датчик влажности / Датчик температуры в автомобиле |
| Предохранители: | |||
| CB1 | 25 ампер | Сиденья с электроприводом (водитель) | |
| CB2 | 25 ампер | Силовые сиденья (Pass) (мини-предохранитель на 30 А заменяет автоматический выключатель на 25 А) | |
| CB3 | 25 ампер | Окно FRT PWR без дверных узлов + блокировка окна RR PWR |
Гибрид 2018 г., Гибрид 2019 г.
Моторного отсека
Назначение предохранителей в блоке предохранителей в моторном отсеке (гибрид 2018)
| Полость | Патронный предохранитель | Лезвие предохранителя | Описание |
|---|---|---|---|
| F06 | — | 15 Amp Blue | Низкотемпературный активный насос |
| F07 | — | 25 Amp Clear | Катушка зажигания / топливная форсунка |
| F08 | — | 25 Amp Clear | Усилитель / ANC |
| F09 | — | — | Не используется |
| F10 | 15 Amp Blue | Высокотемпературный вспомогательный насос и включение Htr электрического хладагента высокого напряжения | |
| F11 | — | 15 Amp Blue | ELCM / FTIV |
| F12 | — | 5 Amp Tan | Датчик батареи (IBS) |
| F13 | — | — | Не используется |
| F14A | — | 10 ампер красный | Медиа-центр 1, 2, 3 |
| F14B | — | (10 ампер красный) | Поясничный переключатель Pwr |
| F15 | 40 ампер зеленый | — | CBC / силовые замки |
| F16 | — | 20 ампер желтый | ECM |
| F17 | — | — | Не используется |
| F18 | 40 ампер зеленый | — | Канал CBC № 4 (Внешнее освещение № 1) |
| F19 | — | — | Не используется |
| F20 | — | 10 ампер красный | Низкотемпературный пассивный насос |
| F21 | 20 ампер синий | — | PIM — Мотор Park PAWL |
| F22 | — | — | Не используется |
| F23 | — | — | Не используется |
| F24 | — | 20 ампер желтый | Задний дворник |
| F25A | — | 10 ампер красный | Громкая связь (модуль открывания задней двери Lt & Rt) |
| F25B | — | (10 ампер красный) | Активный гриль-жалюзи |
| F26 | 40 ампер зеленый | — | Передний двигатель вентилятора HVAC |
| F27 | 25 Amp Clear | — | Модуль раздвижной двери RR — RT |
| F28A | — | 10 ампер красный | Диагностический порт |
| F28B | — | (10 ампер красный) | Порт USB + AUX (UCI) (IP) / порт USB для видео |
| F29 | — | — | Не используется |
| F30A | — | 10 ампер красный | ECM / PIM |
| F30B | — | (10 ампер красный) | Не используется |
| F31 | — | 10 ампер красный | 3-, 4-ходовые клапаны |
| F32 | 20 ампер синий | — | ECM |
| F33 | 30 ампер розовый | — | Модуль задней двери с электроприводом |
| F34 | 25 Amp Clear | « | Модуль управления задней дверью — Lt |
| F35 | 25 Amp Clear | — | Модуль управления люком в крыше |
| F36 | — | — | Не используется |
| F37 | 40 ампер зеленый | — | Канал CBC № 4 (Внешнее освещение / PCM № 2) |
| F38 | — | — | Не используется |
| F39 | 25 Amp Clear | — | Двигатель заднего вентилятора HVAC |
| F40 | 20 ампер синий | — | Транс масляный насос |
| F41 | — | — | Не используется |
| F42 | — | — | Не используется |
| F43 | — | 20 ампер желтый | Двигатель топливного насоса |
| F44 | 30 ампер розовый | — | CBC Feed # 1 (Внутреннее освещение) |
| F45 | 30 ампер розовый | — | Инвертор мощности |
| F46 | 30 ампер розовый | — | Модуль двери водителя |
| F47 | 30 ампер розовый | — | Модуль двери пассажира |
| F48 | 40 ампер зеленый | — | Двигатель EBCM |
| F49 | 25 Amp Clear | — | Модуль задней раздвижной двери — Lt |
| F50 | 25 Amp Clear | — | Модуль управления задней дверью — Rt |
| F51 | 30 ампер розовый | — | Передний дворник |
| F52 | — | — | Не используется |
| F53 | — | — | Не используется |
| F54 | 40 ампер зеленый | — | ESP-ECU и клапаны |
| F55A | — | 15 Amp Blue | RF Hub / KIN / ESL — только для BUX |
| F55B | — | (15 ампер синий) | DVD / VRM |
| F56A | — | 10 ампер красный | FRT. & ЗАД. УПР. ОВК. / OCM / ESL |
| F56B | — | (10 ампер красный) | B. EPS / ESC — система контроля электрической устойчивости |
| F57 | — | 20 ампер желтый | PIM — основной источник питания |
| F58 | — | — | Не используется |
| F59 | — | — | Не используется |
| F60 | — | 20 ампер желтый | Задний грузовой АПО |
| F61 | — | — | Не используется |
| F62 | — | 20 ампер желтый | Источник питания PIM-Main PWR |
| F63 | — | 5 Amp Tan | HV Elect Coolant HTR Enable |
| F64 | — | — | Не используется |
| F65 | — | — | Не используется |
| F66 | — | 15 Amp Blue | Комбинация приборной панели (IPC) / SGW |
| F67 | — | 10 ампер красный | HALF / PTS / Системный модуль помощи водителю (DASM) |
| F68 | — | — | Не используется |
| F69A | — | 15 Amp Blue | BPCM |
| F69B | — | (15 ампер синий) | BPCM (резервный) |
| F70 | — | 5 Amp Tan | EAC |
| F71 | — | 20 ампер желтый | Рог |
| F72 | — | — | Не используется |
| F73 | 30 ампер розовый | — | Задний дефростер (EBL) |
| F74 | — | — | Не используется |
| F75 | — | 5 Amp Tan | Верхняя консоль / задняя ICS |
| F76 | — | 20 ампер желтый | Uconnect / DCSD / Телематика |
| F77 A | — | 10 ампер красный | Развлечения в задней части салона / Медиа-концентратор / USB CHRG 3-й и 2-й рядов / Подсветка SW для пылесоса / Подсветка 3-го ряда Recliner SW / Подсветка 2-го ряда Stow N Go SW / Подсветка раздвижных дверей LT&RT |
| F77B | — | (10 ампер красный) | Б. Люк / Датчик дождя / Зеркало заднего вида / PIM |
| F78A | — | 15 Amp Blue | Модуль управления коробкой передач (TCM) / E-Shifter |
| F78B | — | (15 ампер синий) | Приборный щиток |
| F79A | — | 10 ампер красный | ICS / Frt & Rr HVAC / EPB Sw / SCCM |
| F79B | — | (10 ампер красный) | Не используется |
| F80 | — | 5 Amp Tan | OBCM |
| F81 | — | 5 Amp Tan | APM |
| F82 | — | — | Не используется |
| F83 | 30 ампер розовый | — | Трансмиссионный масляный насос 1 |
| F84 | — | — | Не используется |
| F85 | — | 20 ампер желтый | Зажигалка |
| F86 | — | — | Не используется |
| F87 | — | — | Не используется |
| F88 | — | 20 ампер желтый | Передние сиденья с подогревом |
| F89 | — | 20 ампер желтый | Задние сиденья с подогревом |
| F90 | — | 5 Amp Tan | EBCM — ЭБУ |
| F91 | — | 15 Amp Blue | Передние вентилируемые сиденья / рулевое колесо с подогревом |
| F92A | — | 5 Amp Tan | Шлюз безопасности |
| F92B | — | — | Не используется |
| F93 | — | — | Не используется |
| F94 | 40 ампер зеленый | — | ESC — Моторный насос |
| F95A | — | 10 ампер красный | USB-порт только для зарядки |
| F95B | — | (10 ампер красный) | Выбираемое расположение предохранителя |
| F96 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) (подушка безопасности) |
| F97 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) (подушка безопасности) |
| F98 | — | — | Не используется |
| F99 | — | — | Не используется |
| F100A | — | 10 ампер красный | QV PM |
| F100B | — | (10 ампер красный) | Камера заднего вида / LBSS / RBSS / CVPM / Датчик влажности / Датчик температуры в автомобиле |
| Предохранители: | |||
| CB1 | 25 ампер | Сиденье с электроприводом (водитель) | |
| CB2 | 25 ампер | Сиденье с электроприводом (Pass) (мини-предохранитель на 30 А заменяет автоматический выключатель на 25 А) | |
| CB3 | — | Не используется |
