В этой статье мы рассмотрим Ford Focus Electric на базе Focus Mark III, выпускавшийся с 2012 по 2018 год. Здесь вы найдете схемы блоков предохранителей Ford Focus 2012, 2013, 2016, 2017 и 2018 годов , получите информацию о местонахождении автомобиля. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена с правой стороны под перчаточным ящиком.

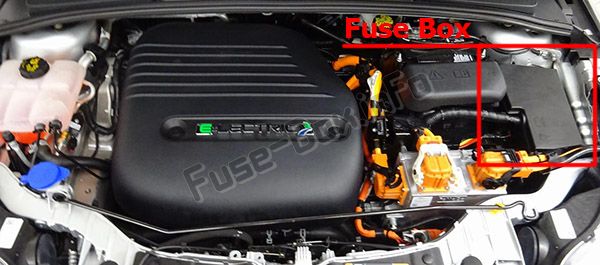

Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Блок предварительных предохранителей
Он расположен в отсеке для электродвигателя на передней панели 12-вольтового аккумуляторного отсека. Он подключается к плюсовой клемме 12-вольтовой аккумуляторной батареи.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
Схемы блока предохранителей
2012, 2013
Пассажирский салон
Назначение предохранителей в салоне (2012, 2013)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| 56 | 20А | Не используется (запасной) |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 5А | Пассивный противоугонный трансивер |
| 60 | 10А | Освещение салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли |
| 61 | 20А | Зажигалка для сигар, Power Point |
| 62 | 5А | Модуль датчика дождя |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | 10А | Открытие подъемной двери |
| 66 | 20А | Не используется (запасной) |
| 67 | 7,5 А | SYNC®, многофункциональный дисплей, модуль системы глобального позиционирования, компас |
| 68 | — | Не используется |
| 69 | 5А | Приборный щиток |
| 70 | 20А | Поставка центрального замка и разблокировки |
| 71 | 10А | Климат-контроль |
| 72 | 7,5 А | Модуль рулевого колеса |
| 73 | 5А | Разъем Datalink |
| 74 | 15А | Поставка фар ближнего света |
| 75 | 15А | Не используется (запасной) |
| 76 | 10А | Питание фонарей заднего хода, Электрохроматическое зеркало заднего вида |
| 77 | 20А | Подача лобового стекла и омывателя заднего стекла |
| 78 | 5А | Замок зажигания, кнопка пуска |
| 79 | 15А | Радио, выключатель аварийной световой сигнализации, выключатель дверного замка, электронная отделочная панель |
| 80 | 20А | Не используется (запасной) |
| 81 год | 5А | Радиочастотный приемник |
| 82 | 20А | Реле лобового стекла и заднего омывателя |
| 83 | 20А | Центральный замок |
| 84 | 20А | Разблокировать питание, двойной замок |
| 85 | 7,5 А | Выключатель обогрева переднего сиденья |
| 86 | 10А | Модуль подушки безопасности, датчик классификации пассажиров, индикатор отключения подушки безопасности пассажира |
| 87 | — | Не используется |
| 88 | — | Не используется |
| 89 | — | Не используется |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2012, 2013)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| F1 | — | Не используется |
| F2 | — | Не используется |
| F3 | — | Не используется |
| F4 | — | Не используется |
| F5 | — | Не используется |
| F6 | — | Не используется |
| F7 | 40A ** | Насос антиблокировочной системы тормозов |
| F8 | 30А ** | Клапан антиблокировочной системы тормозов |
| F9 | — | Не используется |
| F10 | 40A ** | Электродвигатель вентилятора отопителя, Датчик температуры |
| F11 | 40A ** | Вакуумный насос |
| F12 | 40A ** | Предохранитель реле управления двигателем |
| F13 | 40A ** | Бортовое зарядное устройство |
| F14 | 40A ** | Нагревательный элемент 1 |
| F15 | — | Не используется |
| F16 | 40A ** | Нагревательный элемент 2 |
| F17 | — | Не используется |
| F18 | 20А ** | Электродвигатель переднего стеклоочистителя |
| F19 | 5А * | Модуль управления антиблокировочной тормозной системой |
| F20 | 15 А * | Рог |
| F21 | 5А * | Выключатель стоп-сигнала |
| F22 | 15 А * | Датчик контроля заряда батареи |
| F23 | 5А * | Катушки реле |
| F24 | 5А * | Модуль выключателя света |
| F25 | — | Не используется |
| F26 | 10 А * | Модуль управления трансмиссией (PCM) |
| F27 | 15 А * | Световое кольцо порта зарядного устройства |
| F28 | 5А * | Монитор вакуумного насоса |
| F29 | — | Не используется |
| F30 | 5А * | Модуль управления коробкой передач |
| F31 | 10 А * | Разъем Smart datalink; Диагностический разъем |
| F32 | 10 А * | Перепускные клапаны компрессора, клапаны охлаждающей жидкости, реле электронного модуля управления вентилятором |
| F33 | 10 А * | PCM (обратная связь PSR), соленоид компрессора кондиционера |
| F34 | 15 А * | PCM (датчик контактора), модуль управления аккумуляторной электроникой (PSR) |
| F35 | — | Не используется |
| F36 | 20 А * | Насосы охлаждающей воды |
| F37 | 5А * | Автомобильный звуковой динамик для пешеходов |
| F38 | 15 А * | PCM (электронный блок управления KL15) |
| F39 | 5А * | Не используется (запасной) |
| F40 | 5А * | Электронный усилитель рулевого управления |
| F41 | 20А * | Модуль управления кузовным оборудованием (BCM) |
| F42 | 15 А * | Задний стеклоочиститель |
| F43 | 15 А * | Не используется (запасной) |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| F47 | 5А * | Датчик температуры в автомобиле |
| F48 | 5А * | Механическое реле |
| R1 | — | Не используется |
| R2 | Микро реле | Реле звукового сигнала |
| R3 | — | Не используется |
| R4 | Микро реле | Контакторное реле |
| R5 | — | Не используется |
| R6 | — | Не используется |
| R7 | Реле мощности | Нагревательный элемент 3 |
| R8 | Реле мощности | Нагревательный элемент 1 и 2 |
| R9 | — | Не используется |
| R10 | Мини-реле | Вакуумный насос ABS (твердотельное реле) |
| R11 | — | Не используется |
| R12 | Реле мощности | Реле электронного модуля управления вентилятором (EFCM) |
| R13 | Мини-реле | Реле вентилятора отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| R15 | Реле мощности | Механическое реле |
| R16 | Реле мощности | Зажигание 15 |
| * Мини-предохранители ** Патронные предохранители |
Багажное отделение
Назначение предохранителей в багажном отсеке (2012, 2013)
| № | Рейтинг усилителя | Защищенные компоненты |
|---|---|---|
| F1 | 5А | Блок управления телематикой |
| F2 | 10А | Модуль автомобиля без ключа |
| F3 | 5А | Ручки дверей автомобиля без ключа |
| F4 | 25А | Блок управления дверью — передний левый |
| F5 | 25А | Блок управления дверью — передний правый |
| F6 | 25А | Блок управления дверью — задний левый |
| F7 | 25А | Блок управления дверью — задняя правая |
| F8 | — | Не используется |
| F9 | 25А | Электродвигатель сиденья водителя |
| F10 | 25А | Обогрев заднего стекла |
| F11 | 5А | Модуль управления аккумуляторной электроникой |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | — | Не используется |
| F15 | — | Не используется |
| F16 | — | Не используется |
| F17 | — | Не используется |
| F18 | — | Не используется |
| F19 | — | Не используется |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | — | Не используется |
| F23 | — | Не используется |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | — | Не используется |
| F27 | — | Не используется |
| F28 | — | Не используется |
| F29 | 5А | Парковочная камера |
| F30 | 5А | Модуль помощи при парковке |
| F31 | — | Не используется |
| F32 | — | Не используется |
| F33 | — | Не используется |
| F34 | 15А | Обогрев сиденья водителя |
| F35 | 15А | Обогрев сиденья пассажира |
| F36 | — | Не используется |
| F37 | — | Не используется |
| F38 | — | Не используется |
| F39 | — | Не используется |
| F40 | — | Не используется |
| F41 | — | Не используется |
| F42 | — | Не используется |
| F43 | — | Не используется |
| F44 | — | Не используется |
| F45 | — | Не используется |
| F46 | — | Не используется |
| R1 | — | Заднее 15 реле |
| R2 | — | Реле размораживания заднего стекла |
| R3 | — | Реле заднего дворника |
| R4 | — | Не используется |
| R5 | — | Не используется |
| R6 | — | Не используется |
2016 г.
Пассажирский салон
Назначение предохранителей в салоне (2016 г.)
| № | Рейтинг усилителя | Цепи защищены |
|---|---|---|
| F56 | — | Не используется. |
| F57 | — | Не используется. |
| F58 | — | Не используется. |
| F59 | — | Не используется. |
| F60 | 10А | Лампа салона. Блок переключателей двери водителя. Лампа в бардачке. Лампа окружающего освещения. |
| F61 | 20А | Гнездо для прикуривателя спереди. Задние вспомогательные розетки. |
| F62 | — | Не используется. |
| F63 | — | Не используется. |
| F64 | — | Не используется. |
| F65 | 10А | Открытие крышки багажника. |
| F66 | — | Не используется. |
| F67 | 7,5 А | Датчик глобального позиционирования. СИНХРОНИЗАЦИЯ. |
| F68 | — | Не используется. |
| F69 | 5А | Комбинация приборов. |
| F70 | — | Не используется. |
| F71 | 7,5 А | Кондиционирование воздуха. |
| F72 | 7,5 А | Модуль управления рулевым колесом. |
| F73 | 7,5 А | Модуль интеллектуального канала передачи данных. |
| F74 | 15А | Фара дальнего света. |
| F75 | — | Не используется. |
| F76 | 10А | Фонарь заднего хода. |
| F77 | 20А | Насос омывателя. |
| F78 | 5А | Нажмите кнопку зажигания. Модуль автомобиля без ключа (поставка). |
| F79 | 15А | Аудиосистема. Выключатель аварийной сигнализации. |
| F80 | — | Не используется. |
| F81 | 5А | Радиочастотный приемник. |
| F82 | 20А | Предохранитель массы (питание реле насоса переднего омывателя). Предохранитель массы (питание реле насоса заднего омывателя). |
| F83 | 20А | Предохранитель заземления (питание центрального замка). Предохранитель заземления (питание центральной разблокировки). |
| F84 | 20А | Предохранитель массы (питание реле отпирания двери водителя). Предохранитель заземления (питание реле центральной / двойной блокировки). Предохранитель заземления (реле выключения питания). |
| F85 | 7,5 А | Переключатель подогрева сидений. |
| F86 | 10А | Удерживающая система. Выключатель деактивации подушки безопасности пассажира. Датчик веса пассажира. |
| F87 | — | Не используется. |
| F88 | — | Не используется. |
| F89 | — | Не используется. |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2016 г.)
| № | Рейтинг усилителя | Цепи защищены |
|---|---|---|
| F7 | 40А | Антиблокировочная тормозная система. Контроль устойчивости (KL30V). |
| F8 | 30А | Антиблокировочная тормозная система. Контроль устойчивости (KL30P). |
| F9 | — | Не используется. |
| F10 | 40А | Модуль двигателя вентилятора. |
| F11 | 40А | Тормозной вакуумный насос. |
| F12 | 40А | Реле управления электродвигателем. |
| F13 | 40А | Модуль управления зарядкой аккумулятора. |
| F14 | 40А | Подогреватель охлаждающей жидкости один. |
| F15 | 30А | Модуль управления кузовом (питание KL30C). |
| F16 | 40А | Нагреватель охлаждающей жидкости два. |
| F17 | — | Не используется. |
| F18 | 20А | Стеклоочиститель. |
| F19 | 5А | Антиблокировочная тормозная система. Контроль устойчивости (KL15). |
| F20 | 15 А | Рог. |
| F21 | 5А | Выключатель стоп-сигнала. |
| F22 | 15 А | Система контроля заряда батареи. |
| F23 | 5А | Катушки реле. |
| F24 | 5А | Модуль переключателя управления освещением. |
| F25 | — | Не используется. |
| F26 | 10А | Модуль управления трансмиссией. |
| F27 | 15 А | Световое кольцо порта зарядки. |
| F28 | 5А | Монитор вакуумного насоса. |
| F29 | — | Не используется. |
| F30 | 5А | Модуль управления трансмиссией (питание 12 В). |
| F31 | 10А | Интеллектуальный канал передачи данных / встроенный диагностический разъем. |
| F32 | 10А | Клапан охлаждающей жидкости. Соленоид кондиционера. Соленоид чиллера. |
| F33 | 10А | Модуль управления трансмиссией. Обратная связь PSR компрессора кондиционера. |
| F34 | 15 А | Аккумулятор высокого напряжения. |
| F35 | — | Не используется. |
| F36 | 20А | Насос охлаждающей жидкости. |
| F37 | 5А | Звуковой сигнал автомобиля для пешеходов. |
| F38 | 15 А | Модуль управления трансмиссией (питание KL15). |
| F39 | 15 А | Водительское сиденье с подогревом. |
| F40 | 5А | Электронный усилитель рулевого управления. |
| F41 | 20А | Модуль управления кузовом (поставка KL15). |
| F42 | 15А | Электродвигатель заднего дворника. |
| F43 | 15А | Дневной ходовой свет. |
| F44 | — | Не используется. |
| F45 | 15А | Подогрев пассажирского сиденья. |
| F46 | — | Не используется. |
| F47 | — | Не используется. |
| F48 | 5А | Катушка механического реле. |
| Реле | ||
| R1 | — | Не используется. |
| R2 | Микро реле | Рог. |
| R3 | — | Не используется. |
| R4 | Микро реле | Аккумулятор высокого напряжения. Модуль управления двигателем (датчик контактора). |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
| R7 | Реле мощности | Нагревательный элемент охлаждающей жидкости три. |
| R8 | Реле мощности | Первый и второй нагревательный элемент охлаждающей жидкости. |
| R9 | — | Не используется. |
| R10 | Мини-реле | Тормозной вакуумный насос. |
| R11 | — | Не используется. |
| R12 | Реле мощности | Электронный модуль управления вентилятором. |
| R13 | Мини-реле | Двигатель вентилятора. |
| R14 | Мини-реле | Управление электродвигателем. |
| R15 | Реле мощности | Механическое реле вакуумного насоса тормозов. |
| R16 | Реле мощности | Зажигание. |
Назначение предохранителей в блоке предварительных предохранителей
| № | Рейтинг усилителя | Цепи защищены |
|---|---|---|
| F1 | 80А | Электронный усилитель рулевого управления. |
| F2 | 150А | DC / DC преобразователь. |
| F3 | 100А | Коробка распределения питания. |
| F4 | 50А | Модуль управления кузовом (питание KL30A). |
| F5 | 70A | Первый и второй элемент охлаждающей жидкости высоковольтной аккумуляторной батареи. |
| F6 | 70A | Блок предохранителей в багажном отделении. |
| F7 | — | Не используется. |
| F8 | 50А | Модуль управления электровентилятором. |
| F9 | 50А | Модуль управления кузовом (питание KL30B). |
| F10 | 40А | Третий элемент охлаждающей жидкости высоковольтной аккумуляторной батареи. |
Багажное отделение
Назначение предохранителей в багажном отделении (2016 г.)
| № | Рейтинг усилителя | Цепи защищены |
|---|---|---|
| F1 | 5А | Модуль паспорта мобильного телефона. |
| F2 | — | Не используется. |
| F3 | 5А | Ручки дверей автомобиля без ключа. |
| F4 | 25А | Передний электрический стеклоподъемник (слева). Центральный замок (передний левый). Наружное зеркало с подогревом (левое). |
| F5 | 25 А | Передний стеклоподъемник (правый). Центральный замок (передний правый). Наружное зеркало с подогревом (правое). |
| F6 | 25 А | Модуль задней левой двери (поставка KL30). |
| F7 | 25А | Модуль задней правой двери (поставка KL30). |
| F8 | 5А | Реле зажигания. |
| F9 | 25 А | Сиденье водителя с электроприводом. |
| F10 | 25 А | Обогрев заднего стекла. |
| F11 | 5А | Аккумулятор высокого напряжения (12 В +). |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| F25 | — | Не используется. |
| F26 | — | Не используется. |
| F27 | — | Не используется. |
| F28 | — | Не используется. |
| F29 | 5А | Камера заднего вида. |
| F30 | 5А | Модуль помощи при парковке. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | — | Не используется. |
| F34 | — | Не используется. |
| F35 | — | Не используется. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| Реле | ||
| R1 | Реле мощности | Задний KL15E. |
| R2 | Мини-реле | Обогрев заднего стекла. |
| R3 | Микро реле | Стеклоочиститель заднего стекла. |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
2017, 2018
Пассажирский салон
Назначение предохранителей в салоне (2017, 2018)
| № | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| F56 | 20А | Не используется (запасной). |
| F57 | — | Не используется. |
| F58 | — | Не используется. |
| F59 | 5А | Не используется (запасной). |
| F60 | 10А | Лампа салона. Блок переключателей двери водителя. Лампа в бардачке. Лампа окружающего освещения. |
| F61 | 20А | Гнездо для прикуривателя спереди. Задние вспомогательные розетки. |
| F62 | 5А | Не используется (запасной). |
| F63 | — | Не используется. |
| F64 | — | Не используется. |
| F65 | 10А | Открытие крышки багажника. |
| F66 | 20А | Не используется (запасной). |
| F67 | 7,5 А | Датчик глобального позиционирования. Модуль SYNC. |
| F68 | — | Не используется. |
| F69 | 5А | Комбинация приборов. |
| F70 | 20А | Не используется (запасной). |
| F71 | 7,5 А | Кондиционирование воздуха. |
| F72 | 7,5 А | Модуль управления рулевым колесом. |
| F73 | 7,5 А | Модуль интеллектуального канала передачи данных. |
| F74 | 15А | Фара дальнего света. |
| F75 | 15А | Не используется (запасной). |
| F76 | 10А | Фонарь заднего хода. |
| F77 | 20А | Насос омывателя. |
| F78 | 5А | Нажмите кнопку зажигания. Модуль автомобиля без ключа (поставка). |
| F79 | 15А | Аудиосистема. Выключатель аварийной сигнализации. |
| F80 | 20А | Не используется (запасной). |
| F81 | 5А | Радиочастотный приемник. |
| F82 | 20А | Предохранитель массы (питание реле насоса переднего омывателя). Предохранитель массы (питание реле насоса заднего омывателя). |
| F83 | 20А | Предохранитель заземления (питание центрального замка). Предохранитель заземления (питание центральной разблокировки). |
| F84 | 20А | Предохранитель массы (питание реле отпирания двери водителя). Предохранитель заземления (питание реле центральной / двойной блокировки). Предохранитель заземления (реле выключения питания). |
| F85 | 7,5 А | Подогрев сидений (датчик зажигания). |
| F86 | 10А | Удерживающая система. Выключатель деактивации подушки безопасности пассажира. Датчик веса пассажира. |
| F87 | 15А | Не используется (запасной). |
| F88 | — | Не используется. |
| F89 | — | Не используется. |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2017, 2018)
| № | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| F7 | 40А | Антиблокировочная тормозная система. Контроль устойчивости (KL30V). |
| F8 | 30А | Антиблокировочная тормозная система. Контроль устойчивости (KL30P). |
| F9 | — | Не используется. |
| F10 | 40А | Модуль двигателя вентилятора. |
| F11 | 40А | Реле вакуумного насоса тормозов. |
| F12 | 40А | Реле управления электродвигателем. |
| F13 | 40А | Модуль управления зарядкой аккумулятора. |
| F14 | 40А | Подогреватель охлаждающей жидкости один. |
| F15 | 30А | Модуль управления кузовом (питание KL30C). |
| F16 | 40А | Нагреватель охлаждающей жидкости два. |
| F17 | — | Не используется. |
| F18 | 20А | Стеклоочиститель. |
| F19 | 5А | Антиблокировочная тормозная система. Контроль устойчивости (KL15). |
| F20 | 15 А | Рог. |
| F21 | 5А | Выключатель стоп-сигнала. |
| F22 | 15 А | Система контроля заряда батареи. |
| F23 | 5А | Катушки реле. |
| F24 | 5А | Модуль переключателя управления освещением. |
| F25 | — | Не используется. |
| F26 | 10А | Модуль управления трансмиссией. |
| F27 | 15 А | Световое кольцо порта зарядки. |
| F28 | 5А | Монитор вакуумного насоса. |
| F29 | — | Не используется. |
| F30 | 5А | Модуль управления трансмиссией (питание 12 В). |
| F31 | 10А | Интеллектуальный канал передачи данных / встроенный диагностический разъем. |
| F32 | 10А | Клапан охлаждающей жидкости. Соленоид кондиционера. Соленоид чиллера. |
| F33 | 10А | Модуль управления трансмиссией. Обратная связь PSR компрессора кондиционера. |
| F34 | 15 А | Аккумулятор высокого напряжения. |
| F35 | 5А | Контроллер связи электромобиля. |
| F36 | 20А | Насос охлаждающей жидкости. |
| F37 | 5А | Звуковой сигнал автомобиля для пешеходов. |
| F38 | 15 А | Модуль управления трансмиссией (питание KL15). |
| F39 | — | Не используется. |
| F40 | 5А | Электронный усилитель рулевого управления. |
| F41 | 20А | Модуль управления кузовом (поставка KL15). |
| F42 | 15А | Электродвигатель заднего дворника. |
| F43 | 15А | Дневной ходовой свет. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| F47 | — | Не используется. |
| F48 | 5А | Катушка механического реле. |
| Реле | ||
| R1 | Не используется. | |
| R2 | Рог. | |
| R3 | Не используется. | |
| R4 | Аккумулятор высокого напряжения. Модуль управления двигателем (датчик контактора). | |
| R5 | Не используется. | |
| R6 | Не используется. | |
| R7 | Нагревательный элемент охлаждающей жидкости три. | |
| R8 | Первый и второй нагревательный элемент охлаждающей жидкости. | |
| R9 | Не используется. | |
| R10 | Тормозной вакуумный насос. | |
| R11 | Не используется. | |
| R12 | Электронный модуль управления вентилятором. | |
| R13 | Двигатель вентилятора. | |
| R14 | Управление электродвигателем. | |
| R15 | Механическое реле вакуумного насоса тормозов. | |
| R16 | Зажигание. |
Назначение предохранителей в блоке предварительных предохранителей
| № | Рейтинг усилителя | Цепи защищены |
|---|---|---|
| F1 | 80А | Электронный усилитель рулевого управления. |
| F2 | 150А | DC / DC преобразователь. |
| F3 | 100А | Коробка распределения питания. |
| F4 | 50А | Модуль управления кузовом (питание KL30A). |
| F5 | 70A | Первый и второй элемент охлаждающей жидкости высоковольтной аккумуляторной батареи. |
| F6 | 70A | Блок предохранителей в багажном отделении. |
| F7 | — | Не используется. |
| F8 | 50А | Модуль управления электровентилятором. |
| F9 | 50А | Модуль управления кузовом (питание KL30B). |
| F10 | 40А | Третий элемент охлаждающей жидкости высоковольтной аккумуляторной батареи. |
Багажное отделение
Назначение предохранителей в багажном отделении (2017, 2018)
| № | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| F1 | 5А | Модуль паспорта мобильного телефона. |
| F2 | — | Не используется. |
| F3 | 5А | Ручки дверей автомобиля без ключа. |
| F4 | 25А | Левые передние электрические стеклоподъемники. Левое наружное зеркало с подогревом. Левый замок двери с электроприводом. |
| F5 | 25А | Правые передние электрические стеклоподъемники. Правый замок двери с электроприводом. Правое наружное зеркало с подогревом. |
| F6 | 25А | Модуль задней левой двери (поставка KL30). |
| F7 | 25А | Модуль задней правой двери (поставка KL30). |
| F8 | 5А | Реле зажигания. |
| F9 | 25А | Сиденье водителя с электроприводом. |
| F10 | 25А | Обогрев заднего стекла. |
| F11 | 5А | Аккумулятор высокого напряжения (12 В +). |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| F25 | — | Не используется. |
| F26 | — | Не используется. |
| F27 | — | Не используется. |
| F28 | — | Не используется. |
| F29 | 5А | Камера заднего вида. |
| F30 | 5А | Модуль управления системой помощи при парковке. |
| F31 | — | Не используется. |
| F32 | — | Не используется. |
| F33 | — | Не используется. |
| F34 | 15 А | Сиденье водителя с подогревом. |
| F35 | 15 А | Пассажирское сиденье с подогревом. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| Реле | ||
| R1 | Модуль управления кондиционером. Подогрев передних сидений. Камера заднего вида. Модуль управления системой помощи при парковке. | |
| R2 | Обогрев заднего стекла. | |
| R3 | Стеклоочиститель заднего стекла. | |
| R4 | Не используется. | |
| R5 | Не используется. | |
| R6 | Не используется. |
