В этой статье мы рассмотрим Ford Transit Connect первого поколения после рестайлинга, выпускавшийся с 2010 по 2013 год. Здесь вы найдете схемы блоков предохранителей Ford Transit Connect 2010, 2011, 2012 и 2013 годов , получите информацию о расположении предохранителя. панели внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей и блок реле расположены под панелью приборов слева от рулевого колеса, за кожухом слева от рулевого колеса.

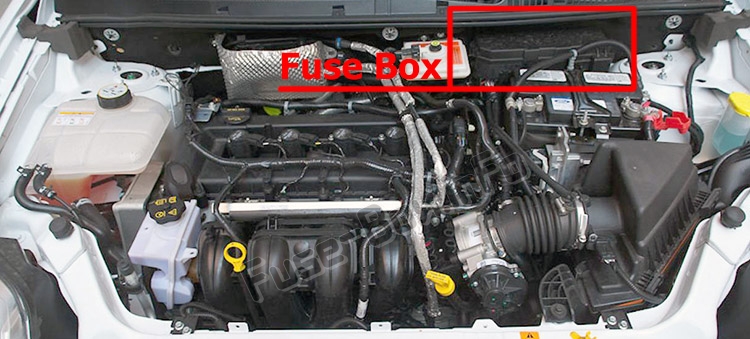

Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Схемы блока предохранителей
2010 г.

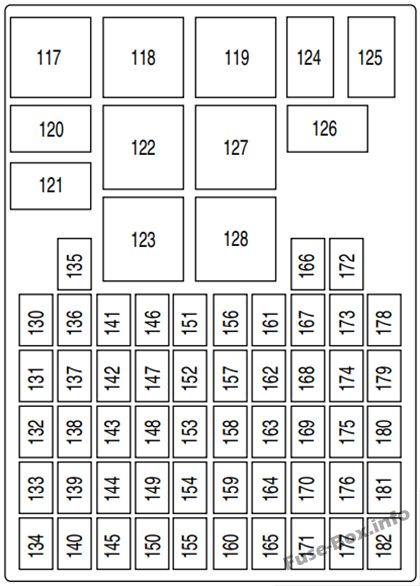

Пассажирский салон
Назначение предохранителей в салоне (2010 г.)
| № | Рейтинг усилителя | Защищенные схемы |
|---|---|---|
| 120 | — | Фары, реле прерывания ближнего света |
| 121 | — | Не используется |
| 122 | — | Реле обогревателя заднего стекла |
| 123 | — | Реле вентилятора отопителя |
| 124 | — | Реле освещения салона |
| 125 | — | Реле дворников |
| 126 | — | Реле заднего отпирания |
| 130 | 15А | Аварийная сигнализация |
| 131 | 5А | Зеркала с электроприводом |
| 132 | 10А | Переключатель света, Наружное освещение |
| 133 | — | Не используется |
| 134 | — | Не используется |
| 135 | — | Не используется |
| 136 | 15А | Рог |
| 137 | 7,5 А | Система контроля давления в шинах (TPMS), Радио, Комбинация приборов |
| 138 | — | Не используется |
| 139 | — | Не используется |
| 140 | — | Не используется |
| 141 | 10А | Задние противотуманные фары |
| 142 | 15А | Стоп-сигналы |
| 143 | 15А | Прикуриватель, Передняя розетка |
| 144 | — | Не используется |
| 145 | — | Не используется |
| 146 | 20А | Дворники, выключатель стеклоочистителя |
| 147 | — | Не используется |
| 148 | 7,5 А | Рециркуляция, комбинация приборов |
| 149 | — | Не используется |
| 150 | — | Не используется |
| 151 | 15А | Радио, Bluetooth® / модуль голосовых команд |
| 152 | 7,5 А | Переключатель кондиционера, модуль помощи при парковке |
| 153 | 7,5 А | Внутреннее освещение, Экономия заряда аккумулятора |
| 154 | — | Не используется |
| 155 | — | Не используется |
| 156 | 7,5 А | Правый стояночный фонарь / задние фонари |
| 157 | 7,5 А | Лампы освещения номерного знака |
| 158 | 10А | Выключатель |
| 159 | — | Не используется |
| 160 | — | Не используется |
| 161 | 7,5 А | Антиблокировочная тормозная система (ABS) / Противобуксовочная система, Датчик угла поворота рулевого колеса |
| 162 | 7,5 А | Модуль подушки безопасности, индикатор выключения подушки безопасности пассажира |
| 163 | 20А | Замки |
| 164 | — | Не используется |
| 165 | — | Не используется |
| 166 | 25А | Передние стеклоподъемники |
| 167 | 7,5 А | Переключатель обогрева заднего стекла / обогрева зеркал |
| 168 | — | Не используется |
| 169 | 15А | Вторая точка питания |
| 170 | — | Не используется |
| 171 | — | Не используется |
| 172 | — | Не используется |
| 173 | — | Не используется |
| 174 | 15А | Задняя розетка |
| 175 | 7,5 А | Левый габаритный фонарь / задние фонари |
| 176 | — | Не используется |
| 177 | — | Не используется |
| 178 | 25А | Обогрев заднего стекла |
| 179 | 7,5 А | Комбинация приборов, пассивная противоугонная система (PATS), датчик педали акселератора, TPMS |
| 180 | 20А | Омыватель переднего и заднего окон |
| 181 | — | Не используется |
| 182 | — | Не используется |

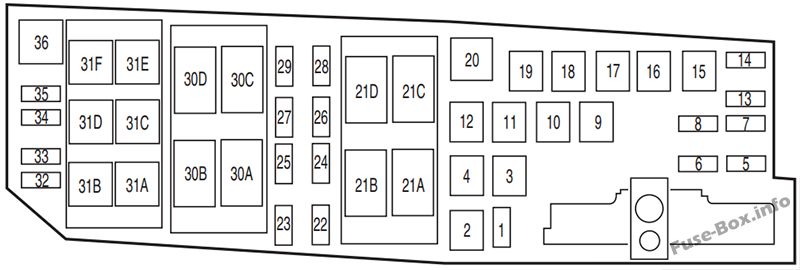

Моторного отсека
Назначение предохранителей в блоке распределения питания (2010 г.)
| № | Рейтинг усилителя | Защищенные цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | 40A ** | Панель предохранителей в салоне |
| 3 | 20А ** | Выключатель зажигания |
| 4 | 20А ** | Топливный насос |
| 5 | 10 А * | Модуль управления трансмиссией (PCM) поддерживает питание, соленоид адсорбера |
| 6 | 15 А * | PCM, разъем канала передачи данных |
| 7 | 10 А * | Резервные лампы |
| 8 | 15 А * | Фары |
| 9 | 40A ** | Панель предохранителей в салоне II |
| 10 | 30А ** | Панель предохранителей в салоне III |
| 11 | 30А ** | Блокировка пуска |
| 12 | 30А ** | Двигатель насоса антиблокировочной тормозной системы (ABS) |
| 13 | 30А * | Электродвигатель вентилятора отопителя |
| 14 | 10 А * | Реле PCM |
| 15 | 20А ** | ABS / регулирующие клапаны |
| 16 | 30 А ** | Вентилятор охлаждения — низкий |
| 17 | 50А ** | Вентилятор охлаждения — высокий |
| 18 | 20А ** | Дневные ходовые огни (ДХО), реле прерывания ближнего света |
| 19 | 20А ** | Система контроля давления в шинах |
| 20 | — | Реле муфты кондиционера |
| 21А | — | Реле перегрузки зажигания |
| 21B | — | Не используется |
| 21C | — | Реле дальнего света фар |
| 21D | — | Реле PCM |
| 22 | 10 А * | PCM, Вспомогательный разъем, Топливные форсунки |
| 23 | 10 А * | Правая фара ближнего света |
| 24 | 10 А * | Соленоид муфты кондиционера |
| 25 | 10 А * | Левая фара ближнего света |
| 26 | 10 А * | Датчик массового расхода воздуха, выключатель тормоза, реле резервных ламп, шаговый двигатель системы рециркуляции отработавших газов, клапан продувки адсорбера EVAP, подогреваемые кислородные датчики, напольный переключатель, датчик диапазона коробки передач |
| 27 | — | Не используется |
| 28 | 15 А * | PCM мощность автомобиля 1 |
| 29 | 15 А * | Вспомогательный разъем, катушка на штекерах |
| 30А, 30Б | Реле 70А | Реле высокого уровня вентилятора охлаждения |
| 30C | — | Реле низкого уровня охлаждающего вентилятора |
| 30D | — | Реле блокировки пуска |
| 31A | — | Реле лампы заднего хода |
| 31B | — | Реле топливного насоса |
| 31C | — | Реле ДХО |
| 31D | — | Реле ближнего света фар |
| 31E | — | Не используется |
| 31F | — | Не используется |
| 32 | — | Диод вентилятора охлаждения |
| 33 | — | Диод реле топливного насоса |
| 34 | — | Диод переключения передач |
| 35 год | 10 А * | PCM зажигания |
| 36 | — | Не используется |
| * Мини-предохранитель ** Патронный предохранитель |
2011, 2012, 2013
Пассажирский салон
Назначение предохранителей в салоне (2011, 2012, 2013)
| № | Рейтинг усилителя | Защищенные цепи |
|---|---|---|
| 117 | — | Не используется |
| 118 | — | Не используется |
| 119 | — | Не используется |
| 120 | — | Фары, реле прерывания ближнего света |
| 121 | — | Реле прерывания передних противотуманных фар |
| 122 | — | Реле обогревателя заднего стекла |
| 123 | — | Реле вентилятора отопителя |
| 124 | — | Реле освещения салона |
| 125 | — | Реле дворников |
| 126 | — | Реле заднего отпирания |
| 127 | — | Реле перегрузки зажигания |
| 128 | — | Реле экономии заряда аккумулятора (модифицированный автомобиль) |
| 130 | 15А | Аварийная сигнализация |
| 131 | 5А | Зеркала с электроприводом |
| 132 | 10А | Переключатель света, Наружное освещение |
| 133 | — | Не используется |
| 134 | — | Не используется |
| 135 | — | Не используется |
| 136 | 15А | Рог |
| 137 | 7,5 А | Система контроля давления в шинах, Радио, Комбинация приборов |
| 138 | 10А | Фонарь заднего хода |
| 139 | 20А | Электропитание зажигания (модифицированный автомобиль) |
| 140 | — | Не используется |
| 141 | 7,5 А | Передние / задние противотуманные фары |
| 142 | 15А | Стоп-сигналы |
| 143 | 20А | Прикуриватель, Передняя розетка |
| 144 | 10А | Электропитание (модифицированный автомобиль) |
| 145 | — | Не используется |
| 146 | 20А | Дворники, выключатель стеклоочистителя |
| 147 | 15А | Передние противотуманные фары |
| 148 | 7,5 А | Рециркуляция, комбинация приборов |
| 149 | 10А | Электропитание зажигания / Аккумуляторная батарея (модифицированный автомобиль) |
| 150 | — | Не используется |
| 151 | 15А | Радио, Bluetooth / модуль голосовых команд |
| 152 | 7,5 А | Переключатель кондиционера, модуль помощи при парковке |
| 153 | 7,5 А | Внутреннее освещение, Экономия заряда аккумулятора |
| 154 | 15А | Фонарь на крыше (модифицированный автомобиль) |
| 155 | 10А | Экономия заряда аккумулятора (модифицированный автомобиль) |
| 156 | 7,5 А | Правый стояночный фонарь / задние фонари |
| 157 | 7,5 А | Лампы освещения номерного знака |
| 158 | 10А | Образец света |
| 159 | 20А | Вентилятор заднего обогревателя (доработанный автомобиль) |
| 160 | — | Не используется |
| 161 | 7,5 А | Антиблокировочная тормозная система / Контроль устойчивости крена, Датчик угла поворота рулевого колеса |
| 162 | 7,5 А | Модуль подушки безопасности, индикатор выключения подушки безопасности пассажира |
| 163 | 20А | Замки |
| 164 | 20А | Модуль системы контроля давления в шинах |
| 165 | — | Не используется |
| 166 | 25А | Передние стеклоподъемники |
| 167 | 7,5 А | Датчик обогрева заднего стекла / обогрева зеркал |
| 168 | — | Не используется |
| 169 | 20А | Вторая точка питания |
| 170 | — | Не используется |
| 171 | — | Не используется |
| 172 | 10А | Правый задний указатель поворота (доработанный автомобиль) |
| 173 | 10А | Левый задний указатель поворота (доработанный автомобиль) |
| 174 | 20А | Задняя розетка, розетка задней центральной консоли (модифицированный автомобиль) |
| 175 | 7,5 А | Левый габаритный фонарь / задние фонари |
| 176 | — | Не используется |
| 177 | — | Не используется |
| 178 | 25А | Обогрев заднего стекла |
| 179 | 7,5 А | Комбинация приборов, пассивная противоугонная система, датчик педали акселератора, система контроля давления в шинах, камера заднего вида |
| 180 | 20А | Омыватель переднего и заднего окон |
| 181 | — | Не используется |
| 182 | — | Не используется |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2011, 2012, 2013)
| № | Рейтинг усилителя | Защищенные цепи |
|---|---|---|
| 1 | 7,5 А * | Подогрев лобового стекла |
| 2 | 40A ** | Правое лобовое стекло с подогревом, Доработанный автомобиль — Вентилятор заднего обогревателя, Электропитание |
| 3 | 50А ** | Левое лобовое стекло с подогревом, Доработанный автомобиль — поставка Batteiy |
| 4 | 20А ** | Топливный насос |
| 5 | 10 А * | Модуль управления трансмиссией поддерживает питание, соленоид адсорбера |
| 6 | 15 А * | Модуль управления трансмиссией, разъем канала передачи данных |
| 7 | 20А * | Выключатель зажигания |
| 8 | 15 А * | Фары |
| 9 | 40A ** | Панель предохранителей в салоне II |
| 10 | 25А ** | Доработанный автомобиль — Задний указатель поворота, Питание от аккумулятора |
| 11 | 40A ** | Перегрузка зажигания, панель предохранителей в салоне |
| 12 | 30А ** | Антиблокировочная тормозная система / двигатель насоса системы контроля устойчивости |
| 13 | 30А * | Электродвигатель вентилятора отопителя |
| 14 | 10 А * | Реле модуля управления трансмиссией |
| 15 | 20А ** | Антиблокировочная тормозная система / Клапаны контроля устойчивости к опрокидыванию |
| 16 | 30А ** | Вентилятор охлаждения — низкий |
| 17 | 50А ** | Вентилятор охлаждения — высокий |
| 18 | 25А ** | Дневные ходовые огни, реле отключения ближнего света |
| 19 | 50А ** | Панель предохранителей в салоне III |
| 20 | — | Реле муфты кондиционера |
| 21А | — | Реле обогрева правого лобового стекла, модифицированный автомобиль — реле заднего вентилятора |
| 21B | — | Реле блокировки стартера |
| 21C | — | Реле дальнего света фар |
| 21D | — | Реле модуля управления трансмиссией |
| 22 | 10 А * | Модуль управления трансмиссией, вспомогательный разъем, топливные форсунки |
| 23 | 10 А * | Правая фара ближнего света |
| 24 | 10 А * | Соленоид муфты кондиционера |
| 25 | 10 А * | Левая фара ближнего света |
| 26 | 10 А * | Датчик массового расхода воздуха, выключатель тормоза, реле резервных ламп, шаговый двигатель клапана улавливания выхлопных газов, электронный клапан продувки парогенератора, датчики кислорода с подогревом, напольный переключатель, датчик диапазона коробки передач |
| 27 | — | Не используется |
| 28 | 15 А * | Модуль управления трансмиссией мощность автомобиля 1 |
| 29 | 15 А * | Вспомогательный разъем, катушка на штекерах |
| 30А, 30Б | Реле 70А | Реле высокого уровня вентилятора охлаждения |
| 30C | — | Реле низкого уровня охлаждающего вентилятора |
| 30D | — | Реле левого обогрева лобового стекла |
| 31A | — | Реле лампы заднего хода |
| 31B | — | Реле топливного насоса |
| 31C | — | Реле дневных ходовых огней |
| 31D | — | Реле ближнего света фар |
| 31E | — | Доработанный автомобиль — Реле правого заднего указателя поворота |
| 31F | — | Передние противотуманные фары |
| 32 | — | Диод вентилятора охлаждения |
| 33 | — | Диод реле топливного насоса |
| 34 | — | Диод переключения передач |
| 35 год | 30А * | Реле блокировки пуска |
| 36 | — | Доработанный автомобиль — Реле левого заднего указателя поворота |
| * Мини-предохранитель ** Патронный предохранитель |
