В этой статье мы рассмотрим Ford Windstar первого поколения, выпускавшийся с 1995 по 1998 годы. Здесь вы найдете схемы блоков предохранителей Ford Windstar 1996, 1997 и 1998 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (схемы расположения предохранителей) и реле.
Расположение блока предохранителей
Пассажирский салон

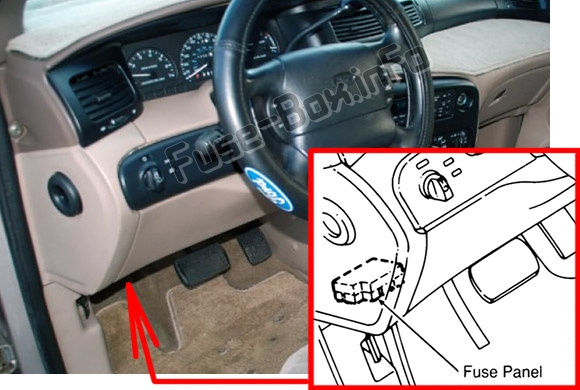

Панель предохранителей находится под панелью приборов.
Блок реле расположен с панелью предохранителей под панелью приборов.

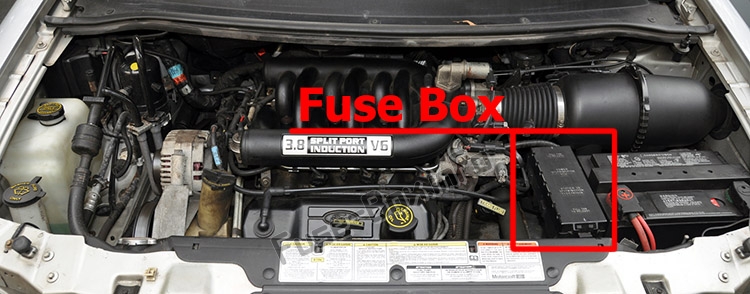

Моторного отсека
Схемы блока предохранителей
1996, 1997
Пассажирский салон

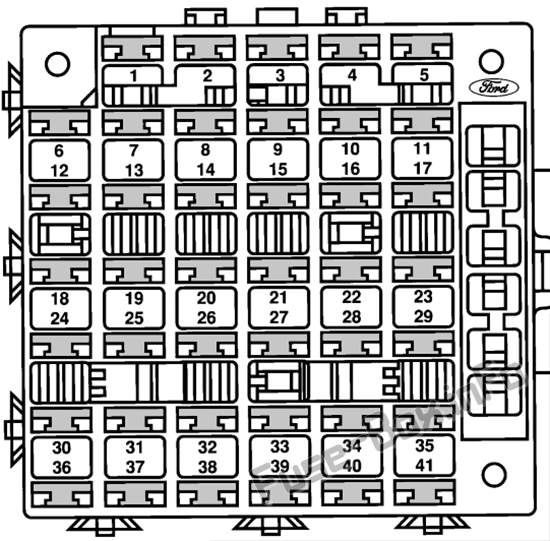

Назначение предохранителей в салоне (1996, 1997)
| № | название | Амперы | Защита цепи |
|---|---|---|---|
| 1 | Зеркало с электроприводом | 10 | Зеркало с электроприводом / Контрольная лампа противоугонной системы / Диагностический разъем |
| 2 | Доказать | 10 | Левый хвост, стоп, габаритные огни |
| 3 | Диммерное освещение | 5 | Комбинация приборов / Радио с дистанционным управлением / Прикуриватель / Графика фары / Переключатель подсветки с подогревом / Органы управления обогревателем / Замки с электроприводом / Электрические стеклоподъемники / Переключатель заднего стеклоочистителя / Задний обогреватель / Переключатель противотуманных фар |
| 4 | Боковой Фонарь | 10 | Боковые габаритные фонари |
| 5 | Налобный фонарь | 20 | Омыватель фар |
| 6 | Окно четверти флип | 15 | Откидное окно левой четверти / перевернутое окно правой четверти |
| 7 | Стоп-сигнал | 15 | Тормозной фонарь с высоким креплением / Правый стоп-сигнал / Левый стоп-сигнал / EEC / Блокировка переключения тормозов / Контроль скорости |
| 8 | Аудио / усилитель | 10 | Правый хвост, стоп, габаритные огни |
| 9 | — | — | Не используется |
| 10 | Дальний свет | 10 | Индикатор дальнего света (только электронная комбинация приборов) |
| 11 | Парковые лампы | 15 | Парковые фонари |
| 12 | Run / Acc | 10 | GEM / Противоугонный модуль / Модуль бесключевого доступа / Модуль отключения лампы / Радиоприемник / Дистанционное радио / Лампа модуля отключения лампы |
| 13 | Аудио | 15 | Радио / CD-чейнджер |
| 14 | Выполнить / Пуск | 5 | Комбинация приборов / Электрохромное зеркало |
| 15 | GEM | 15 | GEM |
| 16 | Рог | 15 | Реле звукового сигнала / звукового сигнала (катушка) |
| 17 | Противотуманная фара | 15 | Передние противотуманные фары |
| 18 | Передний дворник | 25 | Реле стеклоочистителя / стеклоочистителя / насос омывателя |
| 19 | GEM | 10 | GEM / Elcctronic кластер |
| 20 | Зажигание | 25 | Катушка зажигания / Конденсатор зажигания / IRCM |
| 21 год | Бегать | 10 | Муфта A / C / Блокировка переключения тормозов / Реле обогреваемой подсветки (катушка) / Электродвигатель смесительной двери, электронный блок / Модуль диагностики подушек безопасности |
| 22 | Задняя сигара | 20 | Задний прикуриватель / вилка питания |
| 23 | Вспышка для передачи | 15 | Дворники и флеш-память на прохождение |
| 24 | Задний стеклоочиститель | 20 | Электродвигатель заднего стеклоочистителя / насос заднего стеклоочистителя |
| 25 | Опасности | 10 | Лампы поворота / указатель поворота R (комбинация) |
| 26 | Лампы | 10 | Левая фара Aero |
| 27 | ДХО | 15 | Дневные ходовые огни |
| 28 | Передняя сигара | 15 | Передний прикуриватель |
| 29 | Внутреннее освещение | 15 | Реле энергосбережения (катушка) / Реле лампы освещения салона (катушка) / Дополнительное реле с задержкой (катушка) / Лампы козырька / Лампа под капотом / Лампа в перчаточном ящике / Лампа для чтения 2-го ряда / Лампа рельса / Лампа средней стойки / Лампа багажного отделения / Лампа купола Лампы вежливости / Лампы для лужа / Лампы для замочной скважины / Модуль бесключевого доступа |
| 30 | Контроль скорости | 25 | Контроль скорости / реле давления в тормозной системе |
| 31 год | Выравнивание нагрузки | 10 | Компрессор выравнивания нагрузки / Соленоид левой и правой пружин |
| 32 | Лампы | 10 | Правая фара Aero |
| 33 | АБС | 15 | Модуль ABS / реле ABS |
| 34 | Левое окно | 30 | Левый электрический стеклоподъемник / реле опускания в одно касание (катушка) |
| 35 год | Анти-вор | 15 | Противоугонный модуль |
| 36 | Воздуходувка | 30 | Переключатель режима переменного тока |
| 37 | Дверные замки с электроприводом | 20 | Электродвигатели дверных замков |
| 38 | Зеркало | 15 | Зеркала с подогревом |
| 39 | Задний вентилятор | 30 | Электродвигатель вентилятора заднего отопителя |
| 40 | Правое окно | 30 | Правый стеклоподъемник |
| 41 год | — | — | Не используется |
| 42 | — | — | Не используется |
| 43 год | — | — | Не используется |
| 44 | — | — | Не используется |

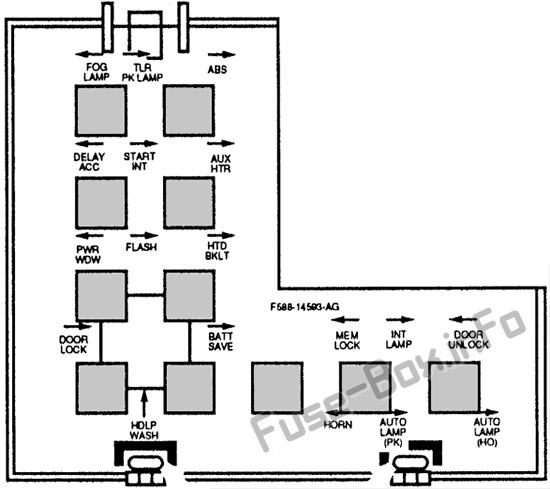

Панель реле
Моторного отсека
Назначение предохранителей в моторном отсеке (1996, 1997)
| № | название | Амперы | Защита цепи |
|---|---|---|---|
| А | Буксирный прицеп | 50 | Буксировка прицепа |
| B | Фан-привет | 60 | Вентиляторы охлаждения двигателя |
| C | Начало | 60 | Электромагнит стартера / предохранитель 30 / предохранитель 36 / предохранитель 2 |
| D | Зажигание | 60 | Предохранитель 6 / предохранитель 12 / предохранитель 8 / предохранитель 18 / предохранитель 14 / предохранитель 24 / предохранитель 20 / предохранитель 21 / предохранитель 27 / предохранитель 33 |
| E | Задний вентилятор / Выравнивание нагрузки | 60 | Электродвигатель вентилятора заднего отопителя / предохранитель 39 / пневмоподвеска |
| F | Сиденье | 60 | Сиденья с электроприводом |
| грамм | — | — | Не используется |
| ЧАС | Фан-Ло | 40 | Вентиляторы охлаждения двигателя |
| J | Аккумулятор | 60 | Предохранитель 13 / предохранитель 25 / предохранитель 1 / предохранитель 34 / предохранитель 37 / предохранитель 40 / предохранитель 7 / предохранитель 19 / предохранитель 4 |
| K | Свет | 60 | Фары / предохранитель 10 / предохранитель 11 / предохранитель 3 / предохранитель 9 / предохранитель 23 / предохранитель 29 / предохранитель 35 / предохранитель 41 |
| L | АБС | 60 | Модуль управления ABS / электродвигателя насоса |
| M | Подсветка с подогревом | 60 | Подогреваемая подсветка / предохранитель 16 / предохранитель 28 / предохранитель 22 / предохранитель 38 |
| N | Топливо | 20 | PCM / Топливный насос |
| п | — | — | Не используется |
| р | PCM | 15 | PCM память |
| S | PCM (3,8 л) | 30 | Axode / датчик идентификации цилиндра / модуль EDIS / питание PCM / управление EGR / HEGO’s / IAC / форсунки / MAFS / VMV |
| Т | Alt / Reg | 15 | Внутренний регулятор генератора |
| U | Воздушная подушка | 10 | Мощность подушки безопасности |
| V | Транс свет | 10 | Индикатор выключения ускоренной передачи |
| W | Поклонник | 10 | PCM вентилятор монитор |
| D1 (диод) | Переключатель капота |
1998 г.
Пассажирский салон

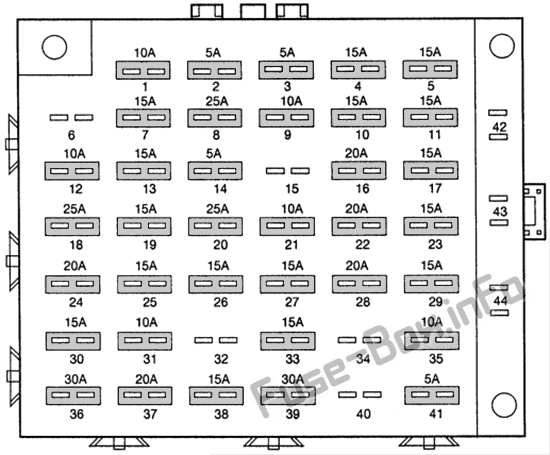

Назначение предохранителей в салоне (1998 г.)
| № | название | Амперы | Защита цепи |
|---|---|---|---|
| 1 | Зеркало с электроприводом | 10 | Разъем канала передачи данных (DLC) / Зеркала с электроприводом |
| 2 | Доказать | 5 | Реле прерывания пуска / GEM |
| 3 | Диммерное освещение | 5 | Подсветка приборов |
| 4 | Налобный фонарь | 15 | Левая фара (ближний свет) |
| 5 | Тягач прицепа | 15 | Лампы для прицепов |
| 6 | — | — | Не используется |
| 7 | Стоп-сигнал | 15 | Переключатель включения / выключения тормоза (BOO) / стоп-сигналы / реле правого и левого прицепа / блокировка переключения тормозов / модуль RAP / модуль контроля скорости / модуль электрического тормоза прицепа / модуль ABS / PCM |
| 8 | Аудио / усилитель | 25 | Радиоусилитель / Усилитель сабвуфера |
| 9 | Парковые лампы | 10 | Парковочные фонари / Боковые габаритные фонари / Лицензионные фонари / Реле габаритных огней прицепа / Модуль электрического тормоза |
| 10 | Налобный фонарь | 15 | Правая фара (ближний свет) |
| 11 | Фьюзинг | 15 | I / P предохранители 3 и 9 |
| 12 | Run / Acc | 10 | Модуль GEM / RAP / Вспомогательный модуль предупреждения / Верхняя консоль |
| 13 | Аудио | 15 | Радио / дистанционные наушники / устройство смены компакт-дисков |
| 14 | Выполнить / Пуск | 5 | Комбинация приборов / Дополнительный модуль предупреждения / Подушка безопасности |
| 15 | — | — | Не используется |
| 16 | Рог | 20 | Рога |
| 17 | Противотуманная фара | 15 | Противотуманные фары |
| 18 | Передний дворник | 25 | Стеклоочиститель / Омыватель ветрового стекла |
| 19 | GEM | 15 | Модуль GEM / RAP |
| 20 | Зажигание | 25 | Катушка зажигания / конденсатор зажигания / силовое реле PCM |
| 21 год | Бегать | 10 | Привод блокировки переключения передач / Оттаивание заднего стекла / Драгоценный камень / Модуль подушки безопасности / Переключатель обогревателя кондиционера / Привод смесительной двери |
| 22 | Доступ к питанию | 20 | Задний прикуриватель / вилка питания |
| 23 | Вспышка для передачи | 15 | Вспышка для передачи |
| 24 | Задний стеклоочиститель | 20 | Задний стеклоочиститель / Омыватель заднего стекла |
| 25 | Опасности | 15 | Комбинация приборов / Лампы указателей поворота |
| 26 | Трейлер | 15 | Лампы поворота / остановки / аварийной сигнализации прицепа |
| 27 | Лампы поворота | 15 | Электронный флешер |
| 28 | Передняя сигара | 20 | Передний прикуриватель |
| 29 | Внутреннее освещение | 15 | Освещение салона / Реле экономии заряда аккумулятора / Дополнительное реле с задержкой |
| 30 | Контроль скорости | 15 | Модуль ABS / Модуль контроля скорости / Датчик давления в тормозной системе |
| 31 год | Выравнивание нагрузки | 10 | Задняя пневмоподвеска |
| 32 | — | — | Не используется |
| 33 | АБС | 15 | Датчик ABS / Лампы заднего хода / Модуль GEM / RAP / Дневное / ночное зеркало |
| 34 | — | — | Не используется |
| 35 год | — | — | Не используется |
| 36 | Воздуходувка | 30 | Электродвигатель переднего вентилятора |
| 37 | Дверные замки с электроприводом | 20 | Электрический дверной замок |
| 38 | Дальний свет | 15 | Дальний свет LH и R11 |
| 39 | — | — | Не используется |
| 40 | — | — | Не используется |
| 41 год | Автолампы | 5 | Реле автолампы / Дневное / ночное зеркало |
| 42 | — | — | Не используется |
| 43 год | — | — | Не используется |
| 44 | — | — | Не используется |
Панель реле
Моторного отсека

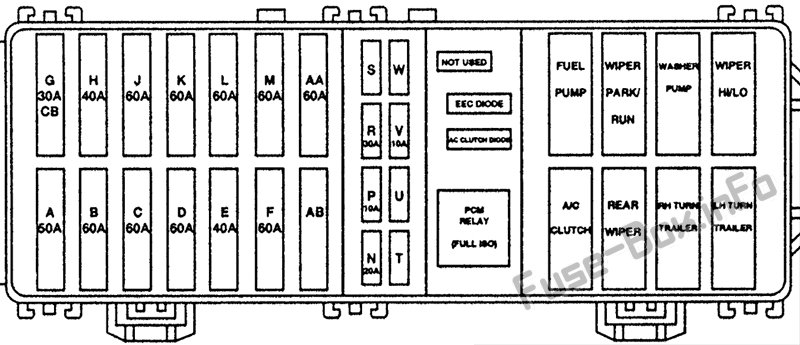

Назначение предохранителей в моторном отсеке (1998 г.)
| № | название | Амперы | Защита цепи |
|---|---|---|---|
| А | Буксирный прицеп | 50 | Адаптер для прицепа |
| B | Фан-привет | 60 | Вентиляторы охлаждения двигателя (высокая скорость) |
| C | Начало | 60 | Электромагнит стартера / Замок зажигания / Панель предохранителей I / P (предохранители 2,30,36) |
| D | Зажигание | 60 | Замок зажигания / панель предохранителей I / P (предохранители 8, 12, 14, 18, 20, 21, 24, 27, 33) |
| E | Задний вентилятор | 40 | Вспомогательный двигатель вентилятора |
| F | Сиденье | 60 | Сиденья с электроприводом |
| грамм | Windows | 30 КБ | Электрические стеклоподъемники |
| ЧАС | Фан-Ло | 40 | Вентиляторы охлаждения двигателя (скорость LO) |
| J | Аккумулятор | 60 | Блок питания / панель с предохранителями на приборной панели (предохранители 1,7,13,19,25,31,37) |
| K | Огни | 60 | Панель предохранителей фар / приборной панели (предохранители 10, 11,23,29,35,41) |
| L | АБС | 60 | АБС |
| M | Подсветка с подогревом | 60 | Подогреваемая подсветка / панель предохранителей на приборной панели (предохранители, 22, 28,16) |
| N | Топливо | 20 | Топливный насос |
| п | Воздушная подушка | 10 | Модуль подушки безопасности |
| р | PCM | 30 | PCM |
| S | — | — | Не используется |
| Т | — | — | Не используется |
| U | — | — | Не используется |
| V | Транс свет | 10 | Переключатель управления коробкой передач / соленоид вентиляции адсорбера |
| ш | — | — | Не используется |
| AA | Воздушная поездка | 60 | Пневматическая подвеска |
| AB | — | — | Не используется |
| D1 (диод) | Переключатель капота |
