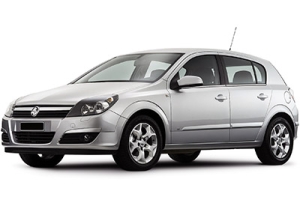

В данной статье мы рассмотрим Holden Astra пятого поколения (AH), выпускавшийся с 2004 по 2009 год. Здесь вы найдете схемы блоков предохранителей Holden Astra 2004, 2005, 2006, 2007, 2008 и 2009 годов, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (схема расположения предохранителей).
Схема предохранителей Holden Astra AH
Расположение блока предохранителей
Хэтчбек и универсал
Этот блок предохранителей находится за крышкой на левой стороне багажного отделения. Используйте монету, чтобы повернуть замки (показано на рисунке) и откиньте крышку вниз.
ТвинТоп
Этот блок предохранителей находится за крышкой на левой стороне багажного отделения. Чтобы открыть, потяните за две ручки, снимите зажимы и откиньте крышку вверх.
Схема блока предохранителей
Тип 1
Назначение предохранителей в багажнике (Тип 1)
| № | Амперы | Описание |
|---|---|---|
| 1 | 25А | Электрические стеклоподъемники, передние |
| 2 | — | — |
| 3 | 7.5А | Инструменты |
| 4 | 5А | Отопление, кондиционирование, система климат-контроля |
| 5 | 7.5А | Подушки безопасности |
| 6 | — | — |
| 7 | 7.5А | 2006: Подушки безопасности, фонари заднего хода |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | 25А | Обогрев заднего стекла |
| 12 | 15А | Стеклоочиститель задней двери |
| 13 | 5А | 2006-2009: Датчик парковки |
| 14 | 7.5А | Отопление, система кондиционирования воздуха |
| 15 | — | — |
| 16 | 5А | 2005: Распознавание занятости сиденья 2006-2009: Распознавание занятости сиденья, система открытого старта |
| 17 | 5А | 2006-2009: Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало заднего вида |
| 18 | 5А | Приборы, переключатели |
| 19 | — | — |
| 20 | 10А | 2006-2009: ЦКЗ |
| 21 | 7.5А | Подогрев наружных зеркал |
| 22 | 20А | 2006-2009: Люк на крыше |
| 23 | 25А | Электрические стеклоподъемники, задние |
| 24 | 7.5А | Диагностический разъем |
| 25 | — | — |
| 26 | 7.5А | 2006-2009: Электрически складывающиеся наружные зеркала заднего вида |
| 27 | — | — |
| 28 | — | — |
| 29 | 15А | 2006-2009: Передний разъем для аксессуаров |
| 30 | 15А | 2006-2009: Задняя розетка |
| 31 | — | — |
| 32 | — | — |
| 33 | 15А | 2006-2009: Система открытого старта |
| 34 | 25А | 2006-2009: Люк в крыше, TwinTop |
| 35 | 15А | 2006-2009: Задняя розетка |
| 36 | 20А | Буксировочное оборудование |
| 37 | 5А | 2005: Подвесной светильник |
| 38 | 25А | Центральный замок, зажим 30 |
| 39 | 15А | Подогрев сиденья, левый |
| 40 | 15А | Подогрев сиденья, правый |
| 41 | — | — |
| 42 | — | — |
| 43 | — | — |
| 44 | — | — |
Тип 2
Назначение предохранителей в багажнике (Тип 2)
| № | Амперы | Описание |
|---|---|---|
| 1 | 15А | Противотуманные фары |
| 2 | — | — |
| 3 | 15А | Розетка для аксессуаров в багажном отделении |
| 4 | 7.5А | Фонари заднего хода |
| 5 | 30А | Электрические стеклоподъемники, задние |
| 6 | 10А | Система кондиционирования воздуха |
| 7 | 30А | Электрические стеклоподъемники, передние |
| 8 | 7.5А | Подогрев наружных зеркал |
Рекламные объявления
Расположение блока предохранителей
Этот блок предохранителей расположен спереди слева в моторном отсеке.
Чтобы открыть крышку, освободите защелку, вставив отвертку в отверстие до упора и повернув ее в сторону. Откройте крышку вверх и снимите.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Амперы | Описание |
|---|---|---|
| 1 | 20А | АБС |
| 2 | 30А | АБС |
| 3 | 30А | Система климат-контроля с вентилятором салона |
| 4 | 30А | Внутренний вентилятор, отопление, система кондиционирования воздуха |
| 5 | 30А/40А | Вентилятор радиатора 1 |
| 6 | 20А/30А/40А | Вентилятор радиатора 2 |
| 7 | 10А | Система омывателя лобового стекла |
| 8 | 15А | Рог |
| 9 | 25А | 2007-2009: Система омывателя фар |
| 10 | — | — |
| 11 | — | — |
| 12 | 5А | 2005-2006: Рециркуляционный насос |
| 13 | 15А | Противотуманные фары |
| 14 | 30А | Стеклоочистители |
| 15 | 30А | Стеклоочистители |
| 16 | 5А | 2005: Электронный блок управления 2006-2009: Электронные блоки управления, открытая система запуска, выключатель стоп-сигнала ABS, TwinTop |
| 17 | 25А | 2006-2009: Подогрев дизельного фильтра |
| 18 | 25А | Стартер |
| 19 | 15А/30А | Электроника трансмиссии |
| 20 | 10А | Система кондиционирования воздуха |
| 21 | 20А | Электроника двигателя |
| 22 | 7.5А | Электроника двигателя |
| 23 | — | — |
| 24 | 15А | Топливный насос |
| 25 | 15А | Электроника трансмиссии |
| 26 | 10А | Электроника двигателя |
| 27 | 5А | Усилитель руля |
| 28 | 5А | Электроника трансмиссии |
| 29 | 7.5А | Электроника трансмиссии |
| 30 | 10А | Электроника двигателя |
| 31 | — | — |
| 32 | 5А | Тормозная система, система кондиционирования воздуха, выключатель сцепления |
| 33 | 5А | 2006: Адаптивное переднее освещение, регулировка угла наклона фар, переключатель света |
| 34 | 7.5А | Блок управления рулевой колонкой модуль |
| 35 | 20А | Информационно-развлекательная система |
| 36 | 7.5А | 2006-2009: Мобильный телефон, цифровое радио, двойной звук, дисплей |
