В этой статье мы рассмотрим Range Rover Evoque (L538), выпускаемый с 2012 по 2018. Здесь вы найдете схемы блока предохранителей Land Rover Range Rover Evoque 2012, 2013, 2014, 2015, 2016, 2017 и 2018 , а также узнаете о назначение каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей

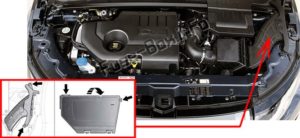

Моторного отсека
Пассажирский салон

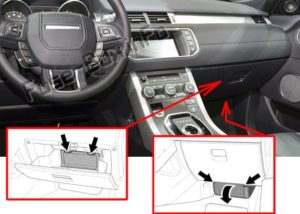

Есть два блока предохранителей: первый находится в перчаточном ящике (за панелью), второй находится под перчаточным ящиком (за нижней панелью доступа).
Багажное отделение
Верхний и нижний блоки предохранителей расположены за панелью с левой стороны багажного отделения.

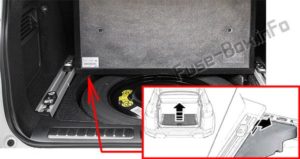

Блок предохранителей под полом расположен под полом в багажном отделении.
2012, 2013, 2014, 2015
Назначение предохранителей в блоке предохранителей в моторном отсеке (2012-2015)
| № | A | Схемы защищены |
|---|---|---|
| 1 | диод | Управление двигателем питания |
| 2 | 5 | Модуль питания |
| 3 | 80 | Вентиляторы охлаждения |
| 4 | 60 | Дизель — свечи накаливания |
| 5 | 80 | Электроусилитель руля (EPAS) |
| 6 | 15 | Датчики кислорода |
| 7 | 5 | Управление двигателем, муфта компрессора кондиционера, интеллектуальный останов / запуск двигателя |
| 8 | 20 | Система управления двигателем (2,0 л бензин. 2,2 л дизель) |
| 9 | 10 | Дизель — Датчики двигателя |
| 9 | 10 | Система управления двигателем (2,0 л дизель. 2,2 л дизель) |
| 9 | 10 | Дизельная выхлопная жидкость (DEF) (2,0 л дизельное топливо) |
| 10 | 20 | Автоматическая коробка передач |
| 11 | 10 | Дизель и Бензин — Датчики двигателя |
| 12 | 15 | Дизель — байпас рециркуляции выхлопных газов (EGR), датчик воды в топливе |
| 12 | 15 | Бензин — катушки зажигания |
| 13 | 10 | Муфта компрессора кондиционера |
| 14 | 15 | Система управления двигателем (2,0 л бензин. 2,2 л дизель) |
| 14 | 10 | Система управления двигателем (2,0 л дизель) |
| 15 | 40 | Пусковой двигатель |
| 16 | 100 | PTC нагреватель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажнике |
| 20 | 60 | Блок предохранителей в багажнике |
| 21 | 60 | Модуль контроля напряжения, блок предохранителей в багажнике |
| 22 | 30 | Передние дворники |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 30 | |
| 25 | 30 | Антиблокировочная система |
| 26 | 40 | Антиблокировочная система |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Нагреватель воздуходувки |
| 29 | 30 | Электрический тормоз прицепа -Австралия |
| 30 | 15 | Омыватель фар |
| 31 | 15 | Рога |
| 32 | 20 | Автономный отопитель |
| 32 | 20 | Антиблокировочная система тормозов (ABS) |
| 33 | 5 | Катушки реле — Звуковой сигнал, Обогрев переднего стекла, Топливный насос, Длительное зажигание |
| 34 | 40 | LH Обогрев переднего экрана |
| 35 | 40 | RH Обогрев переднего экрана |
| 36 | 5 | Вспомогательный водяной насос |
| 37 | 20 | Топливный насос |
| 38 | 5 | Модуль рулевого колеса |
| 39 | 5 | Адаптивный круиз-контроль (ACC) |
| 40 | 5 | Адаптивная система переднего освещения (AFS) — правая фара |
| 41 | 5 | Адаптивная система переднего освещения (AFS) — Левая фара |
| 42 | 5 | Управление фар, Динамический блок управления регулировкой угла наклона фар, Камера заднего вида |
| 43 | 5 | Ассистент дальнего света, камера заднего вида, катушки реле климата / обогреваемого сиденья |
| 44 | 10 | Обогрев руля |
| 45 | 5 | Дизель — вспомогательный водяной насос, датчик воды в топливе |
Распределение предохранителей в блоке предохранителей в салоне (2012-2015)
| № | A | Схемы защищены |
|---|---|---|
| 1 | 5 | Смарт-ключ приемник. Датчик тревоги. Система контроля давления в шинах (TPMS) |
| 2 | — | — |
| 3 | 10 | Передние противотуманные фары |
| 4 | — | — |
| 5 | 5 | Антиблокировочная тормозная система (ABS) |
| 6 | 5 | Блок предохранителей двигателя / багажного отделения |
| 6 | 5 | Адаптивная динамика, Модуль электрического дифференциального управления (E-diff) |
| 7 | — | — |
| 8 | 25 | Модуль пассажирской двери |
| 9 | 5 | Электрический стояночный тормоз |
| 10 | 5 | Форсунки с подогревом |
| 11 | 10 | Фара заднего хода |
| 12 | 5 | Фары заднего хода |
| 13 | — | — |
| 14 | 5 | Выключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Электроусилитель руля |
| 17 | 5 | Модуль управления входом без ключа |
| 18 | — | — |
| 19 | 5 | Модуль управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль (ACC) |
| 21 | 5 | Блок управления обогревателем PTC, выключатель на центральной консоли, внешний лицевой выключатель |
| 22 | 5 | Автоматическая коробка передач |
| 23 | — | — |
| 24 | 5 | Задний противотуманный фонарь |
| 25 | 5 | Задний противотуманный фонарь |
| 26 | — | — |
| 27 | 10 | Габаритные огни прицепа |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Датчик дождя, выключатель дополнительного фонаря, модуль напряжения, датчик влажности, лампа отключения подушки безопасности пассажира |
| 32 | 25 | Модуль двери водителя |
| 33 | — | — |
| 34 | 10 | Блокировка топливной заслонки, Блокировка топливной заслонки |
| 35 | — | — |
| 36 | 5 | Эхолот на батарейках |
| 37 | 20 | Модуль управления входом без ключа |
| 38 | 15 | Омыватель переднего стекла |
| 39 | 25 | LH модуль задней двери |
| 40 | 5 | Переключатель стеклоподъемника двери водителя, Пропуск, логика переднего сиденья, поясничный |
| 41 | — | — |
| 42 | 30 | Переднее сиденье водителя |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль правой задней двери |
| 45 | 30 | Пассажирское переднее сиденье |
| 46 | — | — |
| 47 | 20 | Блок управления жалюзи |
| 48 | 15 | Блок питания разъема прицепа |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Зажигалка |
| 53 | 20 | Розетка для принадлежностей Cubby |
| 54 | — | — |
| 55 | 20 | Розетка для аксессуаров в задней консоли |
| 56 | 10 | Система дополнительного удержания (SRS) |
| 57 | 10 | Лампы интерьера |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Датчик занятости, индикатор отключения подушки безопасности пассажира |
| 61 | 5 | Блок управления пуском |
| 62 | 10 | Система климат-контроля |
| 63 | 20 | Розетка для аксессуаров багажного отделения |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | диагностика |
| 67 | 15 | трейлер |
| 68 | — | — |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей багажного отделения (2012-2014)
| № | A | Схемы защищены |
|---|---|---|
| РЧ1 | 10 | Сенсорный экран |
| РЧ2 | 15 | Радиомодуль |
| FA3 | 10 | Цифровое радио / ТВ модуль |
| FA4 | 15 | Развлечения на заднем сиденье |
| FA5 | 5 | Переключатели сиденья |
| FA6 | 30 | Электрический парковочный тормоз |
| FA7 | 15 | Задний стеклоочиститель |
| FA8 | 30 | Электрический стояночный тормоз |
| FA9 | — | — |
| FA10 | 5 | Усилитель звука |
| FA11 | 40 | Усилитель звука |
| FA12 | — | — |
| FB1 | 5 | Адаптивная динамика |
| FB2 | 15 | E дифференциальный модуль |
| FB3 | 15 | Обогрев сидений водителя |
| FB4 | 15 | Обогрев пассажирского сиденья |
| FB5 | 30 | Адаптивная динамика |
| FB6 | 25 | Усилитель задней двери |
| FB7 | 5 | Топливный обогреватель РЧ приемник |
| FB8 | 10 | Приборный щиток |
| FB9 | 5 | Бесконтактная камера |
| FB10 | 5 | Мониторинг слепых пятен |
| FB11 | — | — |
| FB12 | — | — |
Назначение предохранителей в блоке предохранителей багажного отделения (2015)
| № | A | Схемы защищены |
|---|---|---|
| Верхний блок предохранителей | ||
| FB1 | 5 | Адаптивная динамика |
| FB2 | 15 | Модуль электрического дифференциального управления (E-diff) |
| FB3 | 10 | Центр сообщений |
| FB4 | 5 | Модуль шлюза |
| FB5 | 30 | Адаптивная динамика |
| FB6 | 25 | Приведенная в действие задняя дверь |
| FB7 | 5 | Приемник автономного отопителя |
| FB8 | 5 | Переключатели сиденья водителя / пассажира |
| FB9 | — | — |
| FB10 | 10 | Контроль слепых зон (BSM), камера заднего вида |
| FB11 | 40 | Аудио усилитель |
| FB12 | — | — |
| Нижний блок предохранителей | ||
| РЧ1 | 30 | Модуль электрического дифференциального управления (E-diff) |
| РЧ2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | Модуль электрического дифференциального управления (E-diff) |
| FA4 | 10 | Дорожная телематика |
| FA5 | 20 | Сиденье водителя с подогревом / климатом |
| FA6 | 20 | Пассажирское сиденье с подогревом / климатом |
| FA7 | 5 | Wade сенсорный модуль |
| FA8 | 5 | Зеркало для внутреннего освещения / ассистент дальнего света |
| FA9 | 20 | Заднее сиденье с подогревом слева |
| FA10 | 20 | Заднее правое сиденье с подогревом |
| FA11 | 30 | Электрический стояночный тормоз (EPB) |
| FA12 | 30 | Электрический стояночный тормоз (EPB) |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран, передняя панель управления |
| 2 | 10 | Аудио усилитель |
| 3 | — | — |
| 4 | 10 | Навигация, Телевизионный тюнер |
| 5 | 15 | Штатная магнитола |
| 6 | 15 | Аудио видео панель ввода / вывода |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Передние и задние интегрированные панели управления отоплением и вентиляцией |
| 16 | 20 | Топливный обогреватель |
2016
Назначение предохранителей в блоке предохранителей в моторном отсеке (2016 г.)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| 1 | 30 | Система управления двигателем |
| 2 | 5 | Управление электропитанием |
| 3 | 80 | Усилитель руля |
| 4 | — | — |
| 5 | 100 | Вентиляторы охлаждения двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | — | — |
| 8 | 20 | Система управления двигателем |
| 9 | 10 | Выбросы автомобилей |
| 10 | — | — |
| 11 | 10 | Система управления двигателем |
| 12 | 15 | Система управления двигателем |
| 13 | — | — |
| 14 | 15 | Система управления двигателем |
| 15 | 40 | Пусковой двигатель |
| 16 | 100 | подогреватель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажнике |
| 20 | 60 | Блок предохранителей в багажнике |
| 21 | 60 | Управление электропитанием |
| 22 | 30 | Передние дворники |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | — | — |
| 25 | 40 | Антиблокировочная система тормозов (ABS) |
| 26 | 40 | ABS |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Нагреватель воздуходувки |
| 29 | 30 | Электрический прицепной тормоз |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рога |
| 32 | 10 | Кондиционер (A / C) |
| 33 | 5 | Горн. Обогрев переднего экрана. Топливная система |
| 34 | 40 | Обогрев переднего экрана — левая сторона |
| 35 | 40 | Обогрев переднего экрана — правая сторона |
| 36 | 5 | Система управления двигателем. A / C |
| 37 | 20 | Топливная система |
| 38 | 20 | Фара — левая сторона |
| 39 | 20 | Фара — правая сторона |
| 40 | 5 | Адаптивная система переднего освещения (AFS) — правая фара |
| 41 | 5 | AFS — левая фара |
| 42 | 5 | Светильники. Регулировка фар. Камера заднего вида |
| 43 | — | — |
| 44 | 10 | Обогрев руля |
| 45 | 5 | Руль |
Распределение предохранителей в блоке предохранителей в салоне (2016)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| 1 | 5 | Смарт-ключ приемник. Датчик тревоги. Система контроля давления в шинах (TPMS) |
| 2 | — | — |
| 3 | 10 | Передние противотуманные фары |
| 4 | — | — |
| 5 | 5 | Антиблокировочная тормозная система (ABS) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | — | — |
| 8 | 25 | Модуль пассажирской двери |
| 9 | 5 | Электрический стояночный тормоз (EPB) |
| 10 | 5 | Форсунки с подогревом |
| 11 | 10 | Фара заднего хода |
| 12 | 5 | Фары заднего хода |
| 13 | — | — |
| 14 | 5 | Выключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивная запись |
| 18 | 5 | Вспомогательный насос охлаждающей жидкости |
| 19 | 5 | Управление двигателем |
| 20 | 5 | Адаптивный круиз-контроль (ACC) |
| 21 | 5 | Обогреватель PTC Переключатели центральной консоли. Подвесные переключатели |
| 22 | 5 | Автоматическая коробка передач |
| 23 | — | — |
| 24 | 5 | Задний правый противотуманный фонарь |
| 25 | 5 | Левый задний противотуманный фонарь |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Датчик дождя. Вспомогательный выключатель лампы. Датчик влажности |
| 32 | 25 | Модуль двери водителя |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | 20 | Автомобильный модуль без ключа |
| 38 | 15 | Омыватель ветрового стекла |
| 39 | 25 | Модуль левой задней двери |
| 40 | 5 | Переключатель стеклоподъемника двери водителя |
| 41 | — | — |
| 42 | 30 | Место водителя |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль правой задней двери |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | — | — |
| 47 | 20 | Жалюзи |
| 48 | 15 | Блок питания разъема прицепа |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Зажигалка |
| 53 | 20 | Розетка для принадлежностей Cubby |
| 54 | — | — |
| 55 | 20 | Розетка для аксессуаров в задней консоли |
| 56 | 10 | Дополнительная удерживающая система (СГД) |
| 57 | 10 | Лампы интерьера |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Датчик занятости. Лампа отключения подушки безопасности пассажира |
| 61 | 5 | Запуск двигателя |
| 62 | — | — |
| 63 | 20 | Розетка для аксессуаров багажного отделения |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | диагностика |
| 67 | 15 | трейлер |
| 68 | — | — |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей багажного отделения (2016)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| РЧ1 | 30 | Системы полного привода (4WD) |
| РЧ2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | 4WD системы |
| FA4 | 10 | телематика |
| FA5 | 20 | Сиденье водителя с подогревом / климатом |
| FA6 | 20 | Передний пассажир с подогревом / климатическое сиденье |
| FA7 | — | — |
| FA8 | 5 | Зеркало заднего вида. Автоматический дальний свет (AHB) |
| FA9 | 20 | Заднее сиденье с подогревом слева |
| FA10 | 20 | Заднее правое сиденье с подогревом |
| FA11 | — | — |
| FA12 | — | — |
| Нижний блок предохранителей | ||
| FB1 | — | — |
| FB2 | 5 | Адаптивный круиз-контроль (ACC) |
| FB3 | 10 | Приборная доска |
| FB4 | 5 | Модуль шлюза |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | 25 | Приведенная в действие задняя дверь |
| FB7 | — | — |
| FB8 | 15 | Переключатели DriveFs / пассажирского сиденья |
| FB9 | 10 | Head-Up Display (HUD) |
| FB10 | 10 | Монитор слепых зон (BSM) |
| FB11 | 40 | Аудио усилитель |
| FB12 | 20 | Аудио усилитель |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Передняя панель управления |
| 2 | 10 | Аудио усилитель |
| 3 | 10 | Жест задней двери |
| 4 | 10 | Навигация. телефон |
| 5 | 15 | Штатная магнитола |
| 6 | 15 | Аудио видео панель ввода / вывода |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Интегрированные передние и задние панели управления — отопление и вентиляция |
| 16 | — | — |
2017
Назначение предохранителей в блоке предохранителей моторного отсека (2017)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| 1 | 5 | Система управления двигателем |
| 2 | 5 | Система управления двигателем |
| 3 | 80 | Усилитель руля |
| 4 | — | — |
| 5 | 80 | Вентиляторы охлаждения двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | — | — |
| 8 | 20 | Система управления двигателем |
| 9 | 10 | Система управления двигателем |
| 10 | — | — |
| 11 | 10 | Система управления двигателем |
| 12 | 15 | Система управления двигателем |
| 13 | — | — |
| 14 | 15 | Охлаждение двигателя |
| 15 | 40 | Система управления двигателем |
| 16 | 100 | Автономный отопитель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажном отделении |
| 20 | 60 | Блок предохранителей в багажном отделении |
| 21 | 60 | Управление электропитанием |
| 22 | 30 | Стеклоочистители передние |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 40 | Пусковой двигатель |
| 25 | 40 | Антиблокировочная система тормозов (ABS) |
| 26 | 40 | ABS |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Электродвигатель отопителя |
| 29 | — | — |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рога |
| 32 | 10 | Кондиционер (A / C) |
| 33 | 5 | Горн. Обогрев переднего экрана. Топливная система |
| 34 | 40 | Левое стекло с подогревом |
| 35 | 40 | Обогрев ветрового стекла справа |
| 36 | 5 | Система управления двигателем. A / C |
| 37 | 20 | Топливная система |
| 38 | 20 | Светодиодные фары |
| 39 | 20 | Светодиодные фары |
| 40 | 5 | Фары правого света |
| 41 | 5 | Левый боковой свет поворота фар |
| 42 | 5 | Передние фары. Динамическое выравнивание фар |
| 43 | — | — |
| 44 | 10 | Обогрев руля |
| 45 | 5 | Руль |
Распределение предохранителей в блоке предохранителей в салоне (2017)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| 1 | 5 | Смарт-ключ приемник. Датчик тревоги. Система контроля давления в шинах (TPMS) |
| 2 | — | — |
| 3 | 10 | Передние противотуманные фары |
| 4 | — | — |
| 5 | 5 | Антиблокировочная тормозная система (ABS) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | — | — |
| 8 | 25 | Модуль пассажирской двери |
| 9 | — | — |
| 10 | 5 | Форсунки с подогревом |
| 11 | 10 | Фара заднего хода |
| 12 | 5 | Фары заднего хода |
| 13 | — | — |
| 14 | 5 | Выключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивная запись |
| 18 | 5 | Охлаждение двигателя |
| 19 | 5 | Система управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль |
| 21 | 5 | Переключатели центральной консоли. Подвесные выключатели приборной панели |
| 22 | 5 | Автоматическая коробка передач |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 | Противотуманные фары прицепа |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Датчик дождя. Выключатель лампы. Управление электропитанием. Датчик влажности |
| 32 | 25 | Модуль двери водителя |
| 33 | — | — |
| 34 | 10 | Топливная заслонка |
| 35 | — | — |
| 36 | 5 | Аккумулятор резервного питания |
| 37 | 20 | Вход без ключа |
| 38 | 15 | Омыватель ветрового стекла |
| 39 | 25 | Модуль левой задней двери |
| 40 | 5 | Переключатель стеклоподъемника двери водителя |
| 41 | 5 | Модуль шлюза |
| 42 | 30 | Место водителя |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль правой задней двери |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | — | — |
| 47 | 20 | Жалюзи |
| 48 | 15 | Блок питания разъема прицепа |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Зажигалка |
| 53 | 20 | Розетка для принадлежностей Cubby |
| 54 | — | — |
| 55 | 20 | Розетка для аксессуаров в задней консоли |
| 56 | 10 | Дополнительная удерживающая система (СГД) |
| 57 | 10 | Лампы интерьера |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Датчик занятости. Контрольная лампа состояния подушки безопасности |
| 61 | 5 | Запуск двигателя |
| 62 | — | — |
| 63 | 20 | Гнездо для аксессуаров в багажном отделении |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | диагностика |
| 67 | 15 | трейлер |
| 68 | — | — |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей багажного отделения (2017)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| РЧ1 | 30 | Динамический контроль стабильности (DSC) |
| РЧ2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | 4WD системы |
| FA4 | 10 | телематика |
| FA5 | 20 | Сиденье водителя с подогревом или климатом |
| FA6 | 20 | Передний пассажир с подогревом или климатическое сиденье |
| FA7 | — | — |
| FA8 | 5 | Зеркало заднего вида. Авто помощь дальнего света (AHBA) |
| FA9 | 20 | Заднее сиденье с подогревом слева |
| FA10 | 20 | Заднее сиденье с подогревом справа |
| FA11 | — | — |
| FA12 | 25 | Приведенная в действие задняя дверь |
| Нижний блок предохранителей | ||
| FB1 | — | — |
| FB2 | 5 | Адаптивный круиз-контроль |
| FB3 | 10 | Приборная доска |
| FB4 | 5 | Модуль шлюза |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | — | — |
| FB7 | 5 | Автономный отопитель |
| FB8 | 15 | Выключатели сидений водителя и пассажира |
| FB9 | 10 | Head-Up Display (HUD) |
| FB10 | 10 | Монитор слепой зоны |
| FB11 | 40 | Аудио усилитель |
| FB12 | 20 | Аудио усилитель |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Передняя панель управления |
| 2 | 10 | Аудио усилитель |
| 3 | 10 | Жест задней двери |
| 4 | 10 | Навигация. Телефон |
| 5 | 15 | Штатная магнитола |
| 6 | 15 | Аудио-видео панель ввода и вывода |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Интегрированные передние и задние панели управления — отопление и вентиляция |
| 16 | 20 | Автономный отопитель |
Назначение предохранителей в блоке предохранителей в багажнике (кабриолет) (2017)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| РЧ1 | 5 | Динамический контроль стабильности (DSC) |
| РЧ2 | 30 | DSC |
| FA3 | — | — |
| FA4 | 15 | Кабриолет крыши — замок |
| FA5 | — | — |
| FA6 | 15 | Складная крыша — передняя защелка |
| FA7 | 10 | телематика |
| FA8 | — | — |
| FA9 | 30 | Системы полного привода (4WD) |
| FA10 | — | — |
| FA11 | 25 | Сиденье водителя с подогревом / климатом |
| FA12 | 5 | Wade Sensing |
| FA13 | 25 | Передний пассажир с подогревом / климатическое сиденье |
| FA14 | — | — |
| FA15 | 25 | Топливная система |
| FA16 | 10 | Монитор слепой зоны. Auto High Beam Assist (AH BA). Камера заднего вида |
| FA17 | 2 | Считыватель платных дорог |
| FA18 | 5 | Интерьерное зеркало. АХ БА. Камера заднего вида |
| FA19 | — | — |
| FA20 | 15 | Электрические сиденья |
| FA21 | — | — |
| FA22 | — | — |
| FA23 | 5 | Адаптивный круиз-контроль |
| FA24 | — | — |
| FA25 | — | — |
| FA26 | 10 | Модуль шлюза |
| FA27 | 10 | Приборная доска |
| FA28 | 10 | Head-Up Display (HUD) |
| FA29 | — | — |
| FA30 | 5 | Складная крыша — боковое окно |
| Нижний блок предохранителей | ||
| FB1 | 15 | Сенсорный экран. Передняя панель управления |
| FB2 | 10 | Аудио усилитель |
| FB3 | 10 | Развлекательные системы |
| FB4 | 10 | Навигация. Аудио-видео панель ввода и вывода |
| FB5 | 15 | Штатная магнитола |
| FB6 | 15 | Аудио-видео панель ввода и вывода |
| FB7 | — | — |
| FB8 | — | — |
| FB9 | — | — |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| FB13 | — | — |
| FB14 | — | — |
| FB15 | 15 | Отопление и вентиляция |
| FB16 | 20 | Автономный отопитель |
2018
Распределение предохранителей в блоке предохранителей в моторном отсеке (2018)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| 1 | 30 | Система управления двигателем |
| 2 | 5 | Управление электропитанием (только дизель). Система управления двигателем (только бензин) |
| 3 | 80 | Усилитель руля |
| 4 | — | — |
| 5 | 100 | Охлаждение двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | — | — |
| 8 | 15 | Система управления двигателем |
| 9 | 10 | Система управления двигателем |
| 10 | — | — |
| 11 | 10 | Система управления двигателем |
| 12 | 10 | Система управления двигателем |
| 13 | — | — |
| 14 | 10 | Система управления двигателем (только дизель) |
| 14 | 10 | Охлаждение двигателя (только бензин) |
| 15 | 40 | Система управления двигателем |
| 16 | 100 | Автономный отопитель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажном отделении |
| 20 | 60 | Блок предохранителей в багажном отделении |
| 21 | 60 | Управление электропитанием |
| 22 | 30 | Стеклоочистители передние |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 40 | Мотор стартера (только дизельный и бензиновый) |
| 25 | 40 | Антиблокировочная тормозная система (ABS) |
| 26 | 40 | Антиблокировочная тормозная система (ABS) |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Электродвигатель отопителя |
| 29 | — | — |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рога |
| 32 | 10 | Кондиционер (A / C) |
| 33 | 5 | Горн. Обогрев переднего экрана. Топливная система |
| 34 | 40 | Левое стекло с подогревом |
| 35 | 40 | Обогрев ветрового стекла справа |
| 36 | 5 | Система управления двигателем. A / C |
| 37 | 25 | Топливная система |
| 38 | 20 | Светодиодные фары |
| 39 | 20 | Светодиодные фары |
| 40 | 5 | Фары правого света |
| 41 | 5 | Левый боковой свет поворота фар |
| 42 | 5 | Регулировка фар |
| 43 | — | — |
| 44 | 10 | Обогрев руля |
| 45 | 5 | Руль |
Распределение предохранителей в блоке предохранителей в салоне (2018)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| 1 | 5 | Смарт-ключ приемник. Датчик тревоги. Система контроля давления в шинах (TPMS) |
| 2 | — | — |
| 3 | 10 | Передние противотуманные фары |
| 4 | — | — |
| 5 | 5 | Антиблокировочная тормозная система (ABS) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | — | — |
| 8 | 25 | Модуль пассажирской двери |
| 9 | — | — |
| 10 | 5 | Форсунки с подогревом |
| 11 | 10 | Фара заднего хода |
| 12 | 5 | Фары заднего хода |
| 13 | — | — |
| 14 | 5 | Выключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивная запись |
| 18 | 5 | Охлаждение двигателя |
| 19 | 5 | Система управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль |
| 21 | 5 | Переключатели центральной консоли. Подвесные выключатели приборной панели |
| 22 | 5 | Автоматическая коробка передач |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 | Противотуманные фары прицепа |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Датчик дождя. Выключатель лампы. Управление электропитанием. Датчик влажности |
| 32 | 25 | Модуль двери водителя |
| 33 | — | — |
| 34 | 10 | Топливная заслонка |
| 35 | — | — |
| 36 | 5 | Аккумулятор резервного питания |
| 37 | 20 | Вход без ключа |
| 38 | 15 | Омыватель ветрового стекла |
| 39 | 25 | Модуль левой задней двери |
| 40 | 5 | Переключатель стеклоподъемника двери водителя |
| 41 | 5 | Модуль шлюза |
| 42 | 30 | Место водителя |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль правой задней двери |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | — | — |
| 47 | 20 | Жалюзи |
| 48 | 15 | Блок питания разъема прицепа |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Зажигалка |
| 53 | 20 | Розетка для принадлежностей Cubby |
| 54 | — | — |
| 55 | 20 | Розетка для аксессуаров в задней консоли |
| 56 | 10 | Дополнительная удерживающая система (СГД) |
| 57 | 10 | Лампы интерьера |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Датчик занятости. Контрольная лампа состояния подушки безопасности |
| 61 | 5 | Запуск двигателя |
| 63 | 20 | Гнездо для аксессуаров в багажном отделении |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | диагностика |
| 67 | 15 | трейлер |
| 68 | — | — |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей багажного отделения (2018)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| РЧ1 | 30 | Системы полного привода (4WD) |
| РЧ2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | 4WD системы |
| FA4 | 10 | телематика |
| FA5 | 20 | Сиденье водителя с подогревом или климатом |
| FA6 | 20 | Передний пассажир с подогревом или климатическое сиденье |
| FA7 | — | — |
| FA8 | 5 | Зеркало заднего вида. Авто помощь дальнего света (AHBA) |
| FA9 | 20 | Заднее сиденье с подогревом слева |
| FA10 | 20 | Заднее сиденье с подогревом справа |
| FA11 | — | — |
| FA12 | 25 | Приведенная в действие задняя дверь |
| Нижний блок предохранителей | ||
| FB1 | — | — |
| FB2 | 5 | Адаптивный круиз-контроль |
| FB3 | 10 | Приборная доска |
| FB4 | 5 | Модуль шлюза |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | — | — |
| FB7 | 5 | Автономный отопитель |
| FB8 | 15 | Выключатели сидений водителя и пассажира |
| FB9 | 10 | Head-Up Display (HUD) |
| FB10 | 10 | Монитор слепой зоны |
| FB11 | 40 | Аудио усилитель |
| FB12 | 20 | Аудио усилитель |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Передняя панель управления |
| 2 | 10 | Аудио усилитель |
| 3 | 10 | Жест задней двери |
| 4 | 10 | Навигация. Телефон |
| 5 | 15 | Штатная магнитола |
| 6 | 15 | Аудио-видео панель ввода и вывода |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Интегрированные передние и задние панели управления — отопление и вентиляция |
| 16 | 20 | Автономный отопитель |
Назначение предохранителей в блоке предохранителей в багажнике (кабриолет) (2018)
| Номер предохранителя | Ампер рейтинг [A] | Цепь защищена |
|---|---|---|
| Верхний блок предохранителей | ||
| РЧ1 | 5 | Динамический контроль стабильности (DSC) |
| РЧ2 | 30 | DSC |
| FA3 | — | — |
| FA4 | 15 | Кабриолет крыши — замок |
| FA5 | — | — |
| FA6 | 15 | Складная крыша — передняя защелка |
| FA7 | 10 | телематика |
| FA8 | — | — |
| FA9 | 30 | Системы полного привода (4WD) |
| FA10 | — | — |
| FA11 | 25 | Сиденье водителя с подогревом / климатом |
| FA12 | 5 | Wade Sensing |
| FA13 | 25 | Передний пассажир с подогревом / климатическое сиденье |
| FA14 | — | — |
| FA15 | 25 | Топливная система |
| FA16 | 10 | Монитор слепой зоны. Auto High Beam Assist (AH BA). Камера заднего вида |
| FA17 | 2 | Считыватель платных дорог |
| FA18 | 5 | Интерьерное зеркало. АХ БА. Камера заднего вида |
| FA19 | — | — |
| FA20 | 15 | Электрические сиденья |
| FA21 | — | — |
| FA22 | — | — |
| FA23 | 5 | Адаптивный круиз-контроль |
| FA24 | — | — |
| FA25 | — | — |
| FA26 | 10 | Модуль шлюза |
| FA27 | 10 | Приборная доска |
| FA28 | 10 | Head-Up Display (HUD) |
| FA29 | — | — |
| FA30 | 5 | Складная крыша — боковое окно |
| Нижний блок предохранителей | ||
| FB1 | 15 | Сенсорный экран. Передняя панель управления |
| FB2 | 10 | Аудио усилитель |
| FB3 | 10 | Развлекательные системы |
| FB4 | 10 | Навигация. Аудио-видео панель ввода и вывода |
| FB5 | 15 | Штатная магнитола |
| FB6 | 15 | Аудио-видео панель ввода и вывода |
| FB7 | — | — |
| FB8 | — | — |
| FB9 | — | — |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| FB13 | — | — |
| FB14 | — | — |
| FB15 | 15 | Отопление и вентиляция |
| FB16 | 20 | Автономный отопитель |
