Среднеразмерный седан Lincoln Zephyr был произведен в 2006 году. В этой статье вы найдете схемы блоков предохранителей Lincoln Zephyr 2006 года , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (предохранитель макет) и реле.
Расположение блока предохранителей

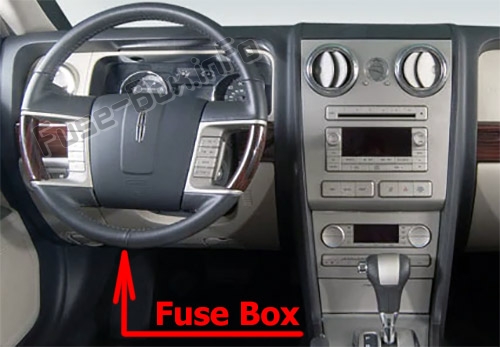

Пассажирский салон
Панель предохранителей расположена ниже и слева от рулевого колеса возле педали тормоза (под панелью приборов).

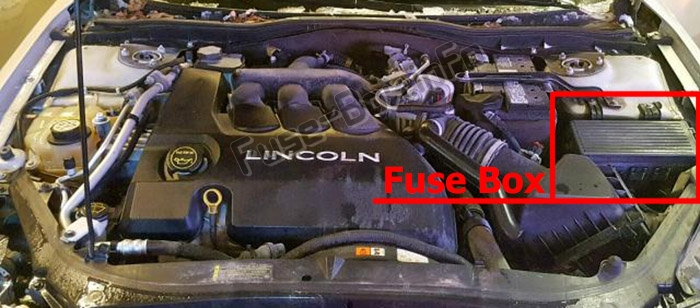

Моторного отсека
Блок распределения питания расположен в моторном отсеке (слева).
Схемы блока предохранителей

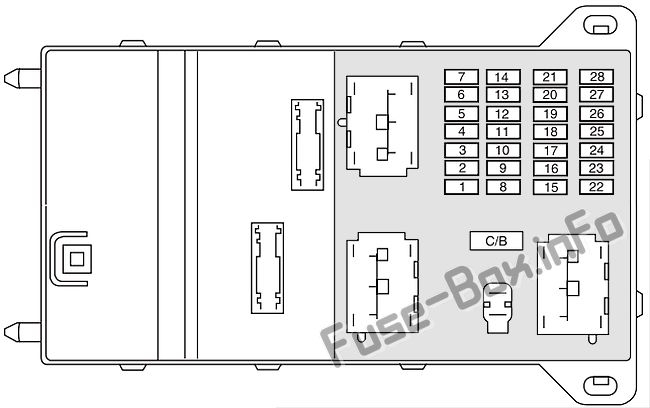

Пассажирское отделение
Назначение предохранителей в салоне автомобиля
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 10А | Резервные лампы, Электрохроматическое зеркало |
| 2 | 20А | Рога |
| 3 | 15А | Экономия заряда аккумулятора: лампы освещения салона, лампы лужи, лампа багажника, лампа перчаточного ящика, задние электрические стеклоподъемники |
| 4 | 15А | Парковочные фонари, Лампы освещения номерного знака |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 30А | Обогрев заднего стекла |
| 9 | 10А | Зеркала с подогревом |
| 10 | 30А | Катушка стартера, ПКМ |
| 11 | 15А | Высокие балки |
| 12 | 7,5 А | Аксессуары для задержки: Магнитола, Люк, Передние электрические стеклоподъемники, Электрохроматические зеркала |
| 13 | 7,5 А | Кластер, КАМ-ПКМ, Аналоговые часы, Головные блоки климат-контроля, Соленоид вентиляции адсорбера |
| 14 | 15А | Насос омывателя |
| 15 | 20А | Зажигалка |
| 16 | 15А | Привод дверного замка, соленоид замка Decklid |
| 17 | 20А | Сабвуфер, модуль THXII DSP |
| 18 | 20А | Магнитола, разъем OBDII |
| 19 | — | Не используется |
| 20 | 7,5 А | Электрорегулировка зеркал, DSP (THX / навигационное радио) |
| 21 год | 7,5 А | Стоп-сигналы |
| 22 | 7,5 А | Аудио |
| 23 | 7,5 А | Катушка реле стеклоочистителя, логика кластера |
| 24 | 7,5 А | OCS (пассажирское сиденье), индикатор PAD |
| 25 | 7,5 А | RCM |
| 26 | 7,5 А | Приемопередатчик PATS, соленоид блокировки переключения передач, переключатель педали тормоза |
| 27 | 7,5 А | Кластер, Головные устройства климат-контроля |
| 28 | 10А | ABS / Traction Control, Подогрев сидений, Компас |
| C / B | Автоматический выключатель 30А | Задние стеклоподъемники, аксессуар с задержкой (предохранитель 12 SJB) |

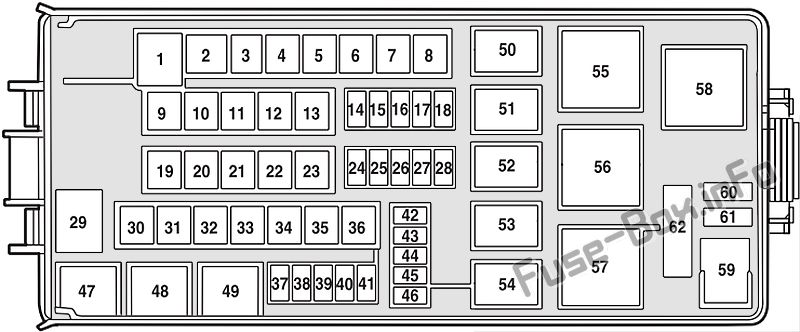

Моторного отсека
Назначение предохранителей и реле в моторном отсеке
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 60А *** | Питание SJB (предохранители 12, 13, 14, 15, 16, 17, 18, C / B) |
| 2 | 40A ** | Мощность трансмиссии |
| 3 | — | Не используется |
| 4 | 40A ** | Двигатель вентилятора |
| 5 | — | Не используется |
| 6 | 40A ** | Обогрев заднего стекла, Обогрев зеркал |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | 20А ** | Дворники |
| 10 | 20А ** | Клапаны ABS |
| 11 | 30А ** | Сиденья с подогревом, сиденье пассажира с подогревом / охлаждением |
| 12 | 30А ** | Сиденье водителя с подогревом / охлаждением |
| 13 | — | Не используется |
| 14 | 15 А * | Выключатель зажигания |
| 15 | 10 А * | Логика модуля памяти |
| 16 | 15 А * | Передача инфекции |
| 17 | 20А * | Консольная розетка |
| 18 | 10 А * | Чувствительность генератора |
| 19 | 40A ** | Логическая подача на SJB (твердотельные устройства) |
| 20 | 20А ** | Усилитель THXII # 1 |
| 21 год | 20А ** | Усилитель THXII # 2 |
| 22 | — | Не используется |
| 23 | 60A ** | Питание SJB (предохранители 1, 2, 4, 10, 11) |
| 24 | 15 А * | Противотуманные фары |
| 25 | 10 А * | Муфта компрессора кондиционера |
| 26 | 15 А * | LH HID Ближний свет |
| 27 | 15 А * | RH HID Ближний свет |
| 28 | — | Не используется |
| 29 | 60А *** | Вентилятор охлаждения двигателя |
| 30 | 30А ** | Питание реле топливного насоса |
| 31 год | 30А ** | Сиденье пассажира с электроприводом |
| 32 | 30А ** | Сиденье водителя с электроприводом |
| 33 | 20А ** | Люк |
| 34 | 30А ** | Водитель Умный стеклоподъемник |
| 35 год | 30А ** | Пассажирский умный стеклоподъемник |
| 36 | 40A ** | Насос АБС |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 год | — | Не используется |
| 42 | 15 А * | PCM, не связанный с выбросами |
| 43 год | 15 А * | Катушка на штекере |
| 44 | 15 А * | Связанные с выбросами ПКМ |
| 45 | — | Не используется |
| 46 | 15 А * | Форсунки |
| 47 | Реле 1/2 ISO | Противотуманные фары |
| 48 | Реле 1/2 ISO | LH HID Ближний свет |
| 49 | Реле 1/2 ISO | RH HID Ближний свет |
| 50 | Реле 1/2 ISO | Wiper Park |
| 51 | Реле 1/2 ISO | Муфта A / C |
| 52 | — | Не используется |
| 53 | Реле 1/2 ISO | Работа дворника |
| 54 | — | Не используется |
| 55 | Реле полного ISO | Топливный насос |
| 56 | Реле полного ISO | Двигатель вентилятора |
| 57 | Реле полного ISO | PCM |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | Диод | Топливный насос |
| 61 | — | Не используется |
| 62 | Автоматический выключатель | Запасной |
| * — Мини-предохранители ** — Предохранители A1 *** — Предохранители A3 |
