В этой статье мы рассмотрим Skoda Octavia (5E) третьего поколения после фейслифтинга, доступную с 2017 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Skoda Octavia 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Цветовая кодировка предохранителей
| Цвет предохранителя | Максимальная сила тока |
|---|---|
| светло-коричневый | 5 |
| темно коричневый | 7,5 |
| красный | 10 |
| синий | 15 |
| желтый / синий | 20 |
| белый | 25 |
| зеленый / розовый | 30 |
| оранжевый / зеленый | 40 |
| красный | 50 |
Блок предохранителей в салоне
Расположение блока предохранителей
Автомобили с

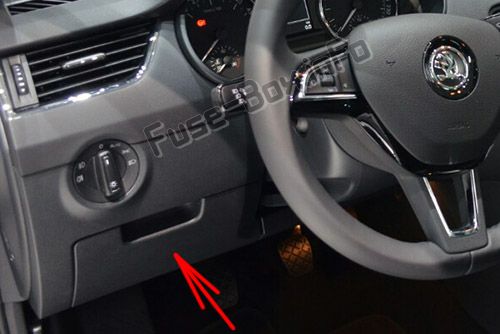

левым расположением руля: На автомобилях с левым расположением руля блок предохранителей расположен за вещевым отсеком в левой части передней панели.

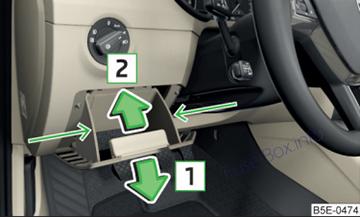

- Откройте вещевой отсек.
- Возьмитесь за вещевой ящик в районе стрелок.
- Раскройте вещевой отсек, потянув в направлении стрелки 1.
- Замените соответствующий предохранитель.
- Откиньте вещевой отсек, нажав на приборную панель в фиксированном положении в направлении стрелки 2.
Автомобили с

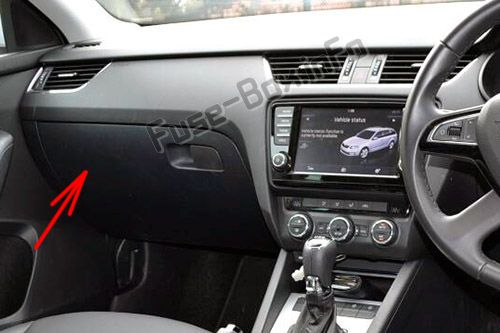

правым рулем: На автомобилях с правым рулем он расположен со стороны переднего пассажира за перчаточным ящиком в левой части передней панели.
Удаление вещевого ящика:
- Вставьте отвертку под боковую крышку.
- Разблокируйте крышку в направлении стрелки 1.
- Вытолкните крышку в направлении стрелки 2.
- Откройте вещевой отсек.
- Вставьте отвертку сбоку в переднюю панель в направлении стрелки 3.
- С помощью отвертки разблокируйте тормозной стержень A вещевого отсека в направлении стрелки 4.
- Снимите вещевой ящик в направлении стрелки 5.
- Снимите пластиковый зажим под крышкой блока предохранителей в моторном отсеке.
- Установите зажим на соответствующий предохранитель и вытащите предохранитель.
- Вставьте новый предохранитель.
- Установите скобу в исходное положение.
Установка вещевого отсека:
- Переместите стопорный буфер B вещевого ящика за кронштейны C.
- Вдавите вещевой отсек в направлении, противоположном стрелке 5.
- Вставьте тормозной стержень и зафиксируйте его отверткой напротив стрелки 4.
- Вдавите боковую крышку против направления стрелки 2.
- Полностью нажмите на боковую крышку против направления стрелки 1.

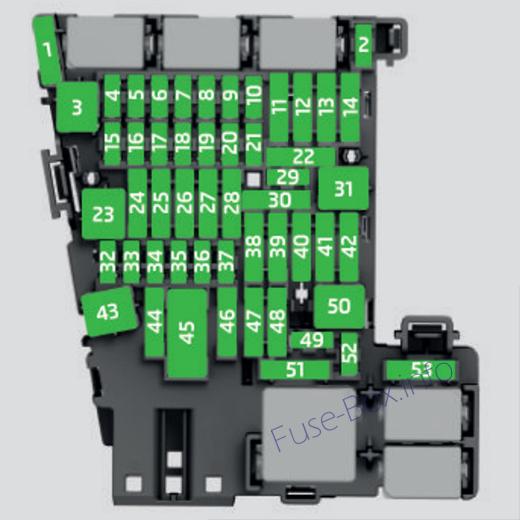

Схема блока предохранителей
Назначение предохранителей в приборной панели
| Нет. | потребитель |
|---|---|
| 1 | Не назначен |
| 2 | Не назначен |
| 3 | 2017-2018: Стабилизатор напряжения для автомобилей такси 2019: Не назначен |
| 4 | Руль с подогревом |
| 5 | Шина данных |
| 6 | Датчик сигнализации |
| 7 | Кондиционер, отопление, приемник беспроводного дистанционного управления автономным отопителем, рычаг селектора АКПП, блокировка извлечения ключа зажигания (2019 г., автомобиль с АКПП) |
| 8 | Выключатель света, датчик дождя, диагностический разъем, внешнее освещение, блок управления передними фарами |
| 9 | Полный привод |
| 10 | Информационно-развлекательный экран |
| 11 | Свет — слева |
| 12 | Infotainment |
| 13 | Натяжитель ремня со стороны водителя |
| 14 | Воздуходувка для кондиционирования, отопления |
| 15 | Электрический замок рулевого управления |
| 16 | Телефонная будка, Беспроводная зарядка телефона |
| 17 | Комбинация приборов, экстренный вызов |
| 18 | Камера заднего вида |
| 19 | Система KESSY |
| 20 | Рычаг управления под рулевым колесом |
| 21 | Адаптивный амортизатор |
| 22 | Устройство прицепа — электрическая розетка |
| 23 | Панорамный подъемно-сдвижной люк |
| 24 | Свет — правый |
| 25 | Центральный замок — дверь передняя левая, окно — левое, наружные зеркала заднего вида — Обогрев, функция складывания, установка зеркальной поверхности |
| 26 | Подогрев передних сидений |
| 27 | Внутреннее освещение |
| 28 | Сцепное устройство — левое освещение |
| 29 | 2017-2018: Не назначено 2019: SCR (AdBlue) |
| 30 | Подогрев задних сидений |
| 31 | Не назначен |
| 32 | Система помощи при парковке (Park Assist) |
| 33 | Выключатель подушки безопасности аварийной световой сигнализации |
| 34 | TCS, ESC, контроль давления в шинах, кондиционер, переключатель фонарей заднего хода, зеркало с автоматическим затемнением, START-STOP, подогрев задних сидений, спортивный звуковой генератор |
| 35 | Регулировка угла наклона фар, диагностический разъем, датчик (камера) за лобовым стеклом, радарный датчик |
| 36 | Фара правая |
| 37 | Фара левая |
| 38 | Сцепное устройство — правое освещение |
| 39 | Центральная — дверь правая передняя, стеклоподъемник — правая, правая Зеркала — Обогрев, функция складывания, установка зеркальной поверхности |
| 40 | Розетка 12 вольт |
| 41 | Натяжитель ремня безопасности переднего пассажира |
| 42 | Центральная — задние двери, омыватели фар, омыватель |
| 43 | Музыкальный усилитель |
| 44 | Устройство прицепа — электрическая розетка |
| 45 | Сиденья с электрической регулировкой |
| 46 | Розетка 230 вольт |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Система помощи при мониторинге слепых зон |
| 49 | Запуск двигателя, выключатель педали сцепления |
| 50 | Открытие крышки багажника |
| 51 | 2017-2018: Многофункциональный блок для автомобилей такси 2019: SCR (AdBlue) |
| 52 | Стабилизатор напряжения для такси, разъем USB |
| 53 | Обогрев заднего стекла |
Блок предохранителей в моторном отсеке

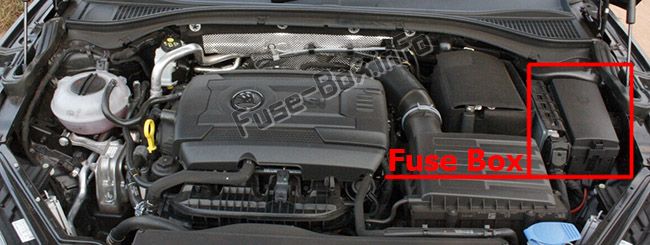

Расположение блока предохранителей

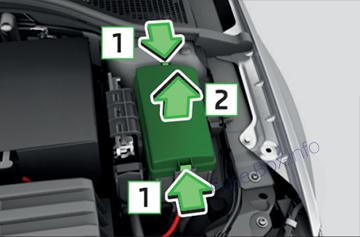

Предохранители находятся под крышкой в моторном отсеке слева.

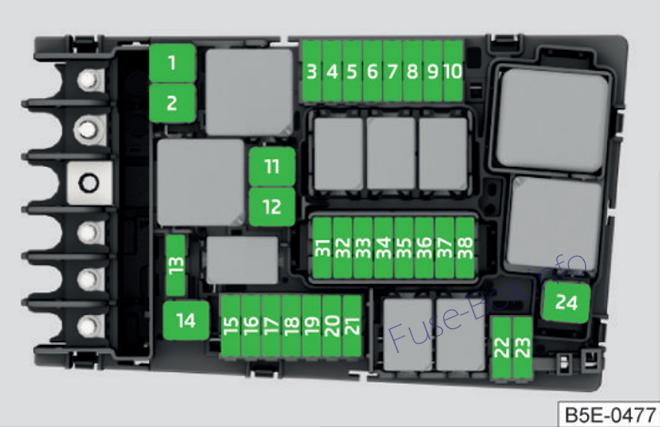

Схема блока предохранителей
Расположение предохранителей в моторном отсеке
| Нет. | потребитель |
|---|---|
| 1 | 2017-2018: ESC, ABS 2019: ESC, ABS, ручной тормоз |
| 2 | ESC, ABS |
| 3 | Система управления двигателем |
| 4 | 2017-2018: Вентилятор радиатора, датчик температуры масла, расходомер воздуха, клапан контроля давления топлива, дополнительный электроотопитель, предохранительный клапан давления масла, клапан рециркуляции выхлопных газов
2019: Вентилятор радиатора, датчик температуры масла, расходомер воздуха, давление топлива |
| 5 | Катушка зажигания реле КПГ, топливные форсунки, клапан дозирования топлива |
| 6 | Датчик тормоза |
| 7 | 2017-2018: Насос охлаждающей жидкости, жалюзи радиатора, клапан давления масла, клапан трансмиссионного масла
2019: насос охлаждающей жидкости, жалюзи радиатора, клапан давления масла, клапан трансмиссионного масла, обогрев вентиляции картера |
| 8 | Лямбда-зонд |
| 9 | 2017-2018: Зажигание, блок предпускового подогрева, заслонка дымохода, обогрев вентиляции картера
2019: Зажигание, заслонка выхлопа |
| 10 | Топливный насос, зажигание |
| 11 | Система дополнительного электрического отопления |
| 12 | Система дополнительного электрического отопления |
| 13 | 2017-2018: Автоматическая коробка передач
2019: Обогрев лобового стекла — левый |
| 14 | 2017-2018: Обогрев лобового стекла
2019 : Обогрев лобового стекла — правый |
| 15 | рожок |
| 16 | Зажигание, топливный насос, реле КПГ |
| 17 | ABS, ESC, система управления двигателем, реле обогрева лобового стекла |
| 18 | Шина данных, модуль данных аккумулятора |
| 19 | Стеклоочистители |
| 20 | Противоугонная сигнализация |
| 21 | 2017-2018: Обогрев лобового стекла 2019: Автоматическая коробка передач |
| 22 | Система управления двигателем, стабилизатор напряжения для автомобилей такси |
| 23 | Стартер |
| 24 | Система дополнительного электрического отопления |
| 31 | Вакуумный насос тормозной системы |
| 32 | Не назначен |
| 33 | Масляный насос для АКПП |
| 34 | Передний дифференциал |
| 35 | Не назначен |
| 36 | Не назначен |
| 37 | Aux. обогрев |
| 38 | Не назначен |
