В данной статье мы рассматриваем Toyota Hilux седьмого поколения (AN10 / AN20 / AN30), выпускавшуюся с 2004 по 2015 год. Здесь вы найдете схемы блоков предохранителей Toyota Hilux 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в салоне
Расположение блока предохранителей

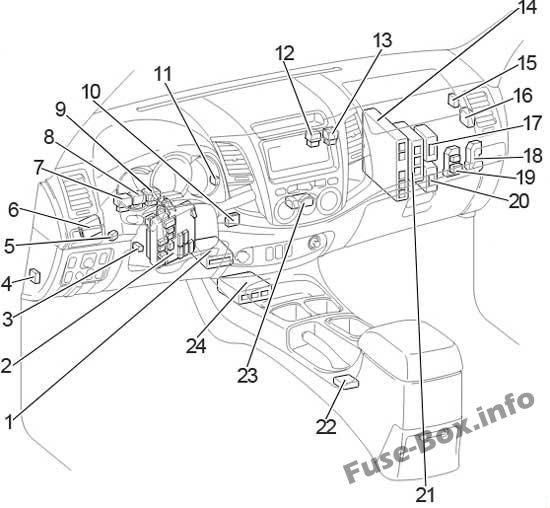

Автомобили с левым рулем

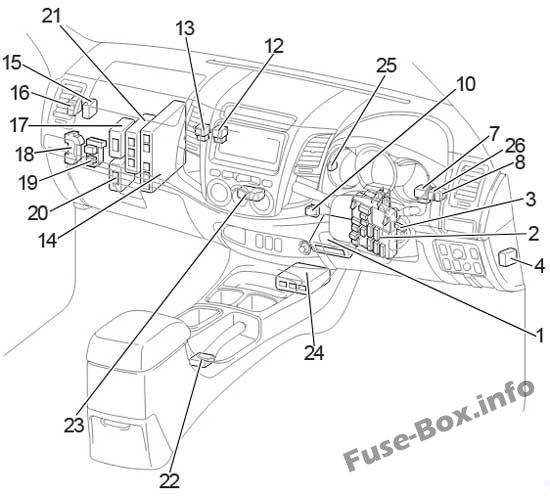

Автомобили с правым рулем
- Усилитель кондиционера (с кондиционером)
Усилитель вязкостного нагревателя (без кондиционера) - Блок предохранителей / интегральное реле
- Усилитель транспондерного ключа
- ЭБУ 4WD (блокировка заднего дифференциала)
- LHD: Реле задних фонарей (август 2006 г. — июнь 2011 г.)
- LHD: реле дневных ходовых огней
- Указатель поворота
- Реле магнитной муфты
- LHD: реле задних фонарей (до августа 2006 г.)
LHD: реле задних противотуманных фар (с августа 2006 г.) - Соединительный разъем
- LHD: реле задних фонарей (с июня 2011 г.)
- Реле нагревателя PTC (№ 2)
- Реле нагревателя PTC (№ 1)
- ЭБУ двигателя
- Приемник управления дверью
- ЭБУ системы предупреждения о краже
- ЭБУ 4WD Control
- Блок реле (с июня 2011 г.)
- Блок реле (до июня 2011 г.)
- Драйвер турбомотора
- ЭБУ управления коробкой передач
- ЭБУ блокировки переключения передач
- Блок управления кондиционером
- Центр сборки датчика подушки безопасности
- RHD: Реле задних фонарей
- RHD: Реле задних противотуманных фар

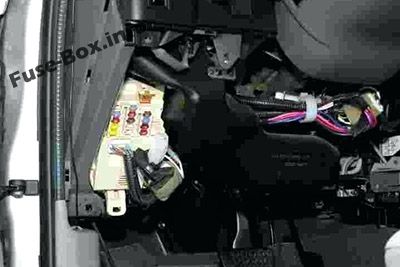

Блок предохранителей находится под рулевым колесом, за крышкой.

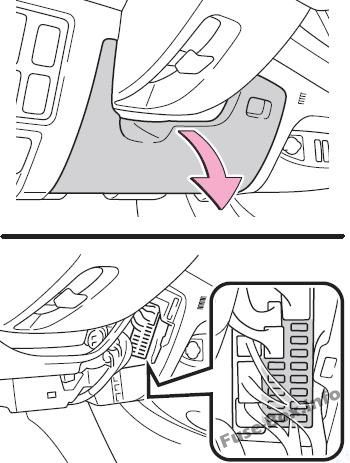

Автомобили с левым рулем

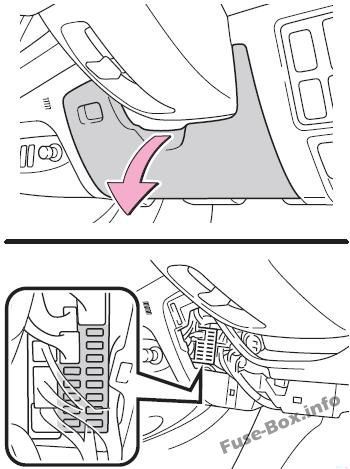

Автомобили с правым рулем

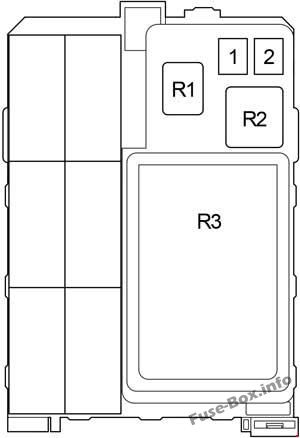

Схема блока предохранителей
Назначение предохранителей в блоке предохранителей в салоне
| № | название | ампер | схема |
|---|---|---|---|
| 1 | INJ | 15 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 2 | OBD | 7,5 | Бортовая система диагностики |
| 3 | СТОП | 10 | Стоп-сигналы, установленный наверху стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, ABS, TRC, VSC и система управления блокировкой переключения передач |
| 4 | ХВОСТИК | 10 | Освещение приборной панели, передние противотуманные фары, система контроля уровня света фар, передние габаритные огни, задние фонари, освещение номерного знака, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, мультиинформационный дисплей, система дневных ходовых огней и автоматическая система фар |
| 5 | PWR OUT | 15 | Розетка |
| 6 | ST | 7,5 | Система запуска, датчики и измерители и система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 7 | A / C | 10 | Кондиционер |
| 8 | ВСТРЕТИЛИСЬ | 7,5 | Датчики и измерители и система DPF |
| 9 | CIG | 15 | Зажигалка |
| 10 | ACC | 7,5 | Аудиосистема, розетка, часы, система управления зеркалом заднего вида с электроприводом, система управления блокировкой переключения передач и мультиинформационный дисплей |
| 11 | IGN | 7,5 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, подушки безопасности SRS и топливный насос |
| 12 | WIP | 20 | Стеклоочиститель и омыватель лобового стекла |
| 13 | ECU-IG & GAUGE | 10 | Система кондиционирования, система зарядки, система блокировки заднего дифференциала, ABS, TRC, VSC, аварийные мигалки, указатели поворота, фонари заднего хода, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система управления блокировкой переключения передач, обогреватель заднего стекла, фары, переключатели дверей, система блокировки дверей с электроприводом, система беспроводного дистанционного управления, датчик рулевого управления, система дневных ходовых огней, круиз-контроль, очистители фар, обогреватели сидений, обогреватели наружных зеркал заднего вида, мультиинформационный дисплей и лампа напоминания о ремне безопасности пассажира |
| № | название | ампер | схема |
|---|---|---|---|
| 1 | AM1 | 40 | Система блокировки заднего дифференциала, предохранители ABS, TRC, VSC, «ACC», TIG, «ECU-IG & GAUGE» и «WIP» |
| 2 | IG1 | 40 | Предохранители «PWR», «S-HTR», «4WD», «DOOR», «DEF» и «MIR HTR» |
| Реле | |||
| R1 | Сетевая розетка (PWR OUT) | ||
| R2 | Нагреватель (HTR) | ||
| R3 | Интеграционное реле |
Блок реле

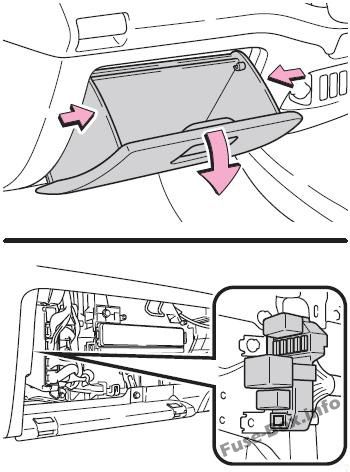

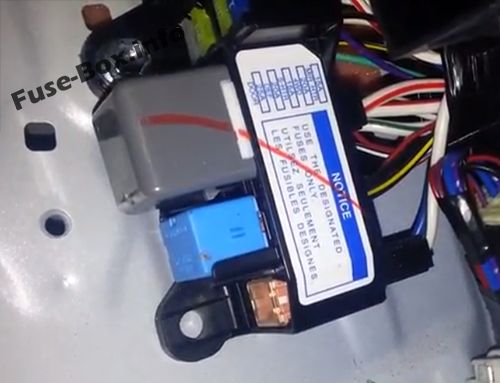

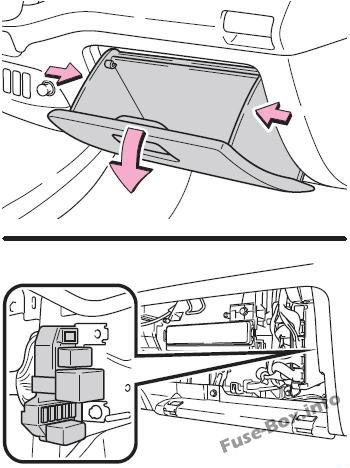

Он находится за перчаточным ящиком.
Автомобили с левым рулем
Автомобили с правым рулем
До июня 2011 г.
Блок реле в салоне (до июня 2011 г.)
| № | название | ампер | схема |
|---|---|---|---|
| 1 | ДВЕРЬ | 25 | Система электрического запирания дверей и стеклоподъемники |
| 2 | DEF | 20 | Обогрев заднего стекла и система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 3 | S-HTR | 15 | Обогрев сидений |
| 4 | 4WD | 20 | Система блокировки заднего дифференциала, ABS, TRC и VSC |
| 5 | PWR | 30 | Электрические стеклоподъемники |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогрев заднего стекла (DEF) |
С июня 2011 г.

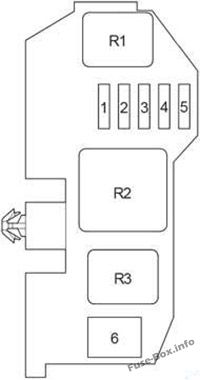

Блок реле в салоне (с июня 2011 г.)
| № | название | ампер | схема |
|---|---|---|---|
| 1 | МИР HTR | 15 | До ноября 2011: Обогрев наружных зеркал заднего вида. |
| 1 | ДВЕРЬ | 25 | С ноября 2011 года: система электрического запирания дверей и стеклоподъемники. |
| 2 | ДВЕРЬ | 25 | До ноября 2011 г .: Система электрического запирания дверей и стеклоподъемники. |
| 2 | DEF | 20 | С ноября 2011 г .: Обогрев заднего стекла и система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 3 | DEF | 20 | До ноября 2011: Обогрев заднего стекла и система распределенного впрыска топлива / система последовательного распределенного впрыска топлива. |
| 3 | S-HTR | 15 | С ноября 2011 г .: Обогрев сидений. |
| 4 | S-HTR | 15 | До ноября 2011 г .: обогреватели сидений. |
| 4 | 4WD | 20 | С ноября 2011: Система блокировки заднего дифференциала, ABS, TRC и VSC. |
| 5 | 4WD | 20 | До ноября 2011: Система блокировки заднего дифференциала, ABS, TRC и VSC. |
| 5 | МИР HTR | 15 | С ноября 2011: Обогрев наружных зеркал заднего вида. |
| 6 | PWR | 30 | Электрические стеклоподъемники |
| Реле | |||
| R1 | Обогреватели наружных зеркал заднего вида (MIR HTR) | ||
| R2 | Зажигание (IG1) | ||
| R3 | Обогрев заднего стекла (DEF) |
Блок предохранителей в моторном отсеке

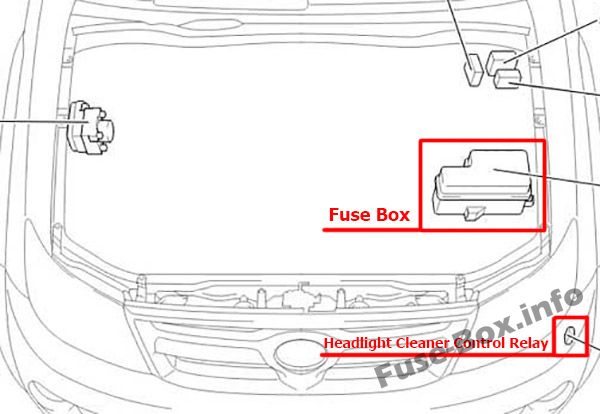

Расположение блока предохранителей

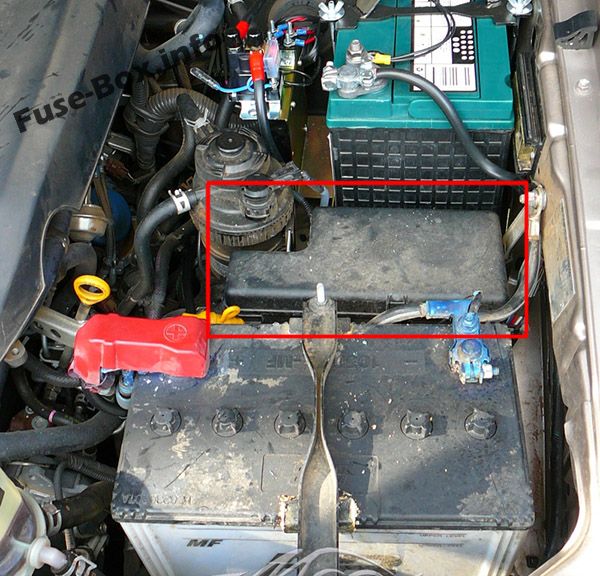

Блок предохранителей находится в моторном отсеке (слева).

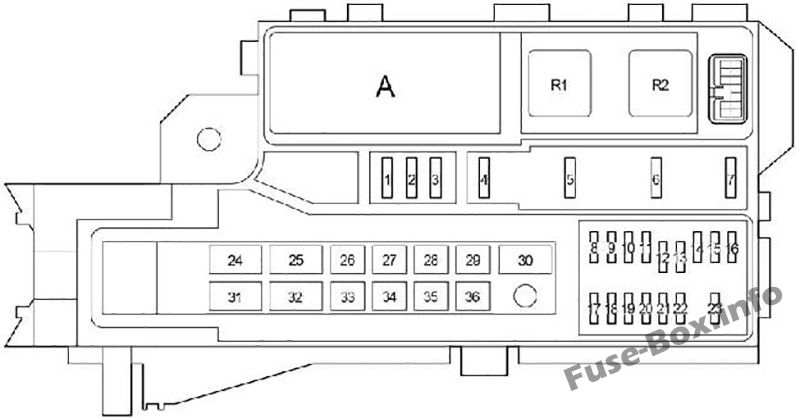

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | название | ампер | схема |
|---|---|---|---|
| 1 | — | 25 | Запасной предохранитель |
| 2 | — | 15 | Запасной предохранитель |
| 3 | — | 10 | Запасной предохранитель |
| 4 | ТУМАН | 7,5 | Европа, Марокко: с августа 2012 г. по август 2013 г .: передние противотуманные фары. С августа 2013 г .: передние противотуманные фары. |
| 4 | ТУМАН | 15 | До августа 2013 г .: Передние противотуманные фары За исключением Европы, Марокко: с августа 2012 г. по август 2013 г .: Передние противотуманные фары |
| 5 | HORN | 10 | рожок |
| 6 | EFI | 25 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 7 | — | — | — |
| 8 | H-LP RL | 20 | До июня 2011 г .: Правая фара (ближняя) |
| 8 | H-LP RL | 15 | С июня 2011 г .: Правая фара (ближняя). |
| 9 | H-LP LL | 20 | До июня 2011 г .: Левая фара (ближняя) |
| 9 | H-LP LL | 15 | С июня 2011 г .: Левая фара (ближняя). |
| 10 | H-LP RH | 20 | До июня 2011 г .: Правая фара (High) и правая фара (Low) |
| 10 | H-LP RH | 15 | С июня 2011 г .: Правая фара (High) и правая фара (Low) |
| 11 | H-LP LH | 20 | До июня 2011 г .: Левая фара (ближний свет) и левая фара (ближний свет) |
| 11 | H-LP LH | 15 | С июня 2011 г .: Левая фара (ближний свет) и левая фара (ближний свет). |
| 12 | EFI № 2 | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 13 | ECU-IG № 2 | 10 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 14 | БУД-Б | 7,5 | До августа 2008 г .: переключатели дверей, система блокировки дверей с электроприводом, система беспроводного дистанционного управления, датчик рулевого управления и фары. |
| 14 | БУД-Б | 10 | С августа 2008 года: переключатели дверей, система блокировки дверей с электроприводом, система беспроводного дистанционного управления, датчик рулевого управления и фары. |
| 15 | РАД | 15 | До августа 2013: Аудиосистема |
| 15 | РАД | 20 | С августа 2013: Аудиосистема. |
| 16 | DOME | 7,5 | Внутреннее освещение, выключатель двигателя, личное освещение, датчики и приборы, часы, мультиинформационный дисплей, беспроводная система дистанционного управления, система дневных ходовых огней и противотуманные фары |
| 17 | A / F | 20 | Система контроля выбросов |
| 18 | ETCS | 10 | Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электрическая система управления дроссельной заслонкой |
| 19 | ALT-S | 7,5 | Система зарядки |
| 20 | TURN-ЗТВ | 15 | Аварийные мигалки и указатели поворота |
| 21 | — | — | — |
| 22 | ECU-B № 2 | 7,5 | Кондиционер |
| 23 | DCC | 30 | Предохранители «ECU-B», «DOME» и «RAD» |
| 24 | PTC №1 | 50 | Нагреватель мощности |
| 25 | H-LP CLN | 30 | До июня 2011 г .: очистители фар |
| 25 | СИДЕНЬЕ PWR | 30 | Сиденье с электроприводом |
| 26 | PTC № 2 | 50 | Европа: с августа 2010 г. по июнь 2011 г. (без автоматической системы кондиционирования): Электронагреватель; С июня 2011: Электронагреватель |
| 26 | PTC № 2 | 30 | Европа: до июня 2011 г. (с автоматическим кондиционером): Электрический обогреватель; До августа 2010 г. (без автоматической системы кондиционирования): Электрический обогреватель Австралия: Электрический обогреватель |
| 27 | АБС №1 | 40 | До августа 2008 г .: ABS, TRC и VSC |
| 27 | H-LP CLN | 40 | С июня 2011: Очистители фар. |
| 28 | FR HTR | 40 | До августа 2009 г .: Система кондиционирования, предохранитель «A / C». |
| 28 | FR HTR | 50 | С августа 2009 г .: Система кондиционирования, предохранитель «A / C». |
| 29 | АБС № 2 | 30 | ABS, TRC и VSC |
| 30 | АБС №1 | 40 | С августа 2008 г .: ABS, TRC и VSC. |
| 31 | ALT | 100 | Система зарядки, «PWR SEAT», «HLP CLN», «FR HTR», «AMI», «IG1», «PTC NO.1», «PTC NO.2», «PWR OUT», «STOP», » Предохранители «ХВОСТ» и «БД» |
| 32 | GLOW | 80 | Система накаливания двигателя |
| 33 | BATT P / I | 50 | Предохранители «FOG», «HORN» и «EFI» |
| 34 | AM2 | 30 | Стартер двигателя, предохранители «ST», «IGN», «INJ» и «MET» |
| 35 | ОСНОВНОЙ | 40 | Предохранители «H-LP RH», «H-LP LH», «H-LP RL» и «H-LP LL» |
| 36 | А / НАСОС | 50 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| Реле | |||
| R1 | Диммер (DIM) | ||
| R2 | Фара (H-LP) | ||
| A | |||
| R1 | Стартер (ST) | ||
| R2 | 1TR-FE, 2TR-FE, 1GR-FE: Датчик соотношения воздух-топливо (A / F) 1KD-FTV без DPF, 2KD-FTV без DPF, 5L-E: Система накаливания двигателя (GLOW) 1KD-FTV w / DPF, 2KD-FTV w / DPF: датчик соотношения воздух-топливо (A / F) |
||
| R3 | 1TR-FE, 2TR-FE, 1GR-FE: Топливный насос (F / PMP) 1KD-FTV с DPF, 2KD-FTV с DPF: — |
