Предохранители и реле Volkswagen Touareg (2006-2010)

В этой статье мы рассмотрим Volkswagen Touareg (7L) первого поколения после рестайлинга, выпускавшийся с 2006 по 2010 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Touareg 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о местонахождении. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Держатель предохранителя на левом краю панели приборов

Патрон предохранителя на правом боковом крае приборной панели

Блок предохранителей под сиденьем водителя

Находится рядом с аккумулятором под сиденьем водителя

Панель реле E-Box 1

Он расположен слева под панелью приборов возле центральной консоли.

Панель реле E-box 2

Он расположен справа под передней панелью, возле правой передней стойки (только для автомобилей с правым рулем).

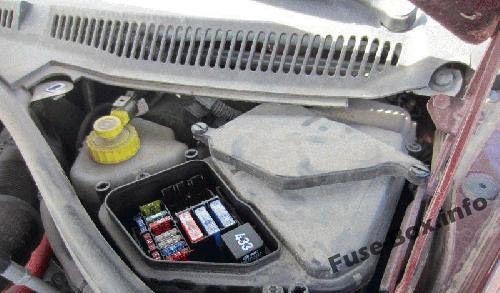

Блок предохранителей в моторном отсеке

Панель приборов, левая

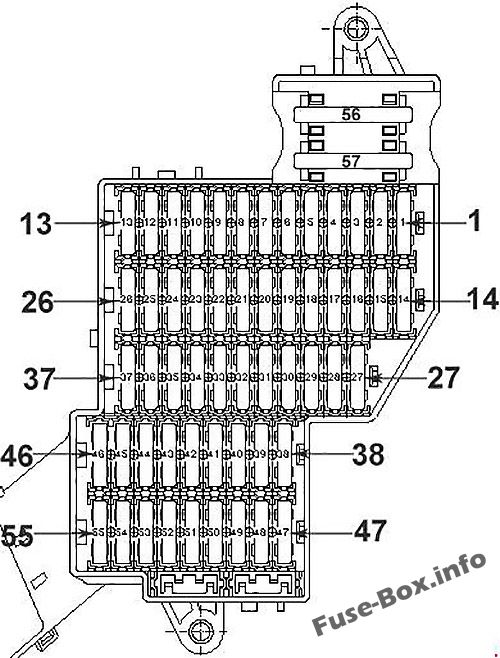

Расположение предохранителей в левой части панели приборов

№	A	Функция / компонент
1	15 20 (только вспомогательная АКБ и две АКБ бортовой сети)	U1 — прикуриватель U9 — задний прикуриватель
2	5 15	J160 — Реле циркуляционного насоса (только вспомогательная аккумуляторная батарея и два бортовых аккумулятора) J708 — Реле остаточного тепла (только вспомогательная аккумуляторная батарея и два бортовых аккумулятора) R149 — Приемник дистанционного управления дополнительным нагревателем охлаждающей жидкости (только вспомогательная аккумуляторная батарея и два бортовых аккумулятора) U18 — розетка 12 В 2 (только одна бортовая батарея) U20 — розетка 12 В 4 (только одна бортовая батарея)
3	15 20 (только вспомогательная АКБ и две АКБ бортовой сети)	U5 — розетка 12 В U19 — розетка 12 В 3
4	20	J162 — Блок управления отопителем
5	20	U18 — розетка 12 В 2 (только вспомогательная аккумуляторная батарея и два бортовых источника питания) U19 — розетка 12 В 4 (только вспомогательная аккумуляторная батарея и двухбатарейное бортовое питание) J807 — реле для силовых розеток (только одна аккумуляторная бортовая сеть)
6	15	J518 — Блок управления разрешения доступа и пуска двигателя (только V10 TDI) J708 — Реле остаточного тепла (только одна аккумуляторная батарея на борту)
7	5	T16b — Диагностический разъем J515 — Блок управления выбора антенны G397 — Датчик дождя и света
8	25 30 (с ноября 2007 г.)	V — Электродвигатель стеклоочистителя
9	15	J519 — Блок управления бортовой сети (насос стеклоочистителя)
10	25 30 (с ноября 2007 г.)	J388 — блок управления задней левой дверью (стеклоподъемник)
11	15	J386 — блок управления двери водителя (центральный замок) J388 — блок управления задней левой двери (центральный замок)
12	10	J519 — Блок управления бортовой сети (освещение салона)
13	—	Не назначен
14	25 30 (с ноября 2007 г.)	J386 — блок управления двери водителя (стеклоподъемник)
15	15	J393 — Центральный блок управления систем комфорта (правый задний фонарь)
16	20	J519 — Блок управления бортовой сети (помпы)
17	30	J519 — блок управления бортовой сети (левый свет)
18	20 25 (с ноября 2007 г.)	J39 — Реле омывателя фар
19	—	Не назначен
20	30	J519 — блок управления бортовой сетью (аккумулятор 1)
21	—	Не назначен
22	30	J647 — блок управления блокировки межколесного дифференциала J605 — блок управления крышки багажника
23	10	J647 — блок управления блокировки дифференциала моста
24	5	J502 — блок управления датчика давления в шинах
25	15	J352 — блок управления рулевой колонкой и регулировкой высоты ремня безопасности
26	10	F36 — Выключатель педали сцепления J … — Блоки управления двигателя J234 — Блок управления подушек безопасности J285 — Блок управления комбинации приборов J519 — Блок управления бортовой сети K145 — Контрольная лампа отключения подушки безопасности переднего пассажира N378 — Магнит катушки инерции ремня безопасности водителя N379 — Магнит катушки инерции сиденья переднего пассажира
27	5	E183 — Выключатель системы контроля салона W11 — Задний левый фонарь для чтения W12 — Задний правый фонарь для чтения W14 — Косметическое зеркало со стороны переднего пассажира W20 — Косметическое зеркало со стороны водителя W51 — Подсветка задней крышки
28	—	Не назначен
29	—	Не назначен
30	—	Не назначен
31	—	Не назначен
32	—	Не назначен
33	15	J527 — блок управления электроникой рулевой колонки
34	5	G273 — датчик охраны салона G384 — датчик наклона автомобиля J285 — блок управления в комбинации приборов (только вспомогательная аккумуляторная батарея и два бортовых аккумулятора)
35	30	J519 — блок управления бортовой сети
36	30	E470 — Блок управления регулировки сиденья водителя
37	—	Не назначен
38	—	Не назначен
39	5	J9 — Реле обогрева заднего стекла J32 — Реле кондиционера J329 — Реле электропитания клеммы 15 J755 — Реле транспортного режима J807 — Реле розеток (только одна аккумуляторная батарея на борту)
40	5	J285 — блок управления комбинации приборов
41	15	J518 — Блок управления доступом и разрешением пуска двигателя
42	30	J245 — блок управления регулировки сдвижного люка
43	—	Не назначен
44	30	E470 — Блок управления регулировки сиденья водителя J136 — Блок управления регулировки сиденья и рулевой колонки с памятью J810 — Блок управления регулировки сиденья водителя
46	—	Не назначен
47	10	J647 — блок управления блокировки дифференциала моста
48	5	J769 — блок управления ассистента смены полосы движения J770 — блок управления 2 ассистента смены полосы движения
49	5	J236 — блок управления сервотроника
50	10	G266 — Датчик уровня и температуры масла N79 — Нагревательный элемент системы вентиляции картера (Только модели с буквенным обозначением двигателей BHK, BHL)
51	5	T16b — Диагностический разъем F321 — Контактный выключатель стояночного тормоза G238 — Датчик качества воздуха G550 — Датчик автоматического регулирования расстояния J755 — Реле транспортного режима
52	30 15 (с ноября 2007 г.)	V12 — Электродвигатель очистителя заднего стекла
53	5	E1 — Выключатель света J527 — Блок управления рулевой колонки J393 — Центральный блок управления систем комфорта
54	10	E102 — Регулятор корректора угла наклона фар (Только модели с галогенными фарами) J667 — Модуль вывода мощности для левой фары (Только модели с угловым освещением) V48 — Электродвигатель корректора угла поворота левой фары (Только модели с галогеновыми фарами) V49 — Электродвигатель корректора угла правой фары ( Только модели с галогенными фарами)
55	15	J486 — Реле вентилятора приточного воздуха 2-й скорости
56	40	J32 — Реле системы кондиционирования воздуха J309 — Реле изоляции солнечных батарей J486 — Реле вентилятора приточного воздуха, 2-я скорость SB55 — Предохранитель 55 на держателе предохранителей B V305 — Электродвигатель для регулировки переднего вентилятора Bitron
57	40	V306 — Электродвигатель заднего вентилятора Bitron (до ноября 2007 г.) J403 — Реле компрессора адаптивной подвески (с ноября 2007 г.)

Панель приборов правая

Расположение предохранителей в правой части панели приборов

№	A	Функция / компонент
1	15 20 (с мая 2008 г.)	J345 — Блок управления распознавания прицепа
2	5	J446 — Блок управления парковочного ассистента
3	15	J345 — Блок управления распознавания прицепа
4	5	J412 — блок управления электронной операционной системы мобильного телефона
5	15 25 (с мая 2008 г.)	J345 — Блок управления распознавания прицепа
6	30	J104 — блок управления ABS
7	5	J646 — блок управления раздаточной коробкой
8	30	J519 — блок управления бортовой сети (правый свет)
9	10	Individualisation R190 — Спутниковый цифровой радиотюнер (только для американского рынка)
10	5	J772 — блок управления камеры заднего вида R78 — ТВ-тюнер
11	20	J503 — Блок управления с дисплеем для радио и навигационной системы R — Радио R — Подготовка для радио и навигационной системы с телевизором (модели для Японии)
12	30	R12 — Усилитель
13	—	Не назначен
14	15	J393 — Центральный блок управления систем комфорта
15	25 30 (с ноября 2007 г.)	J389 — блок управления задней правой дверью (стеклоподъемник)
16	10 5 (с ноября 2007 г.)	W3 — Освещение багажного отделения
17	—	Не назначен
18	30	J9 — реле обогрева заднего стекла
19	—	Не назначен
20	30	U13 — Преобразователь AC / DC с розеткой 12 В — 230 В U27 — Преобразователь AC / DC с розеткой 12 В — 115 В (только для рынков США)
21	10	F266 — Контактный выключатель капота.
22	25	J774 — блок управления подогревом передних сидений
23	10	J255 — Блок управления Climatronic
24	30	E471 — Блок управления регулировки сиденья переднего пассажира J521 — Регулировка сиденья переднего пассажира с блоком управления памятью
25	5	E265 — Задний блок управления и индикации Climatronic J301 — Блок управления климатической установки
26	—	Не назначен
27	15	J197 — Блок управления адаптивной подвеской
28	—	Не назначен
29	10 5 (с ноября 2007 г.)	J217 — блок управления автоматической коробкой передач
30	20	J714 — реле системы блокировки питания
31	15	J393 — Центральный блок управления систем комфорта
32	10	J387 — блок управления двери переднего пассажира (центральный замок) J389 — блок управления задней правой двери (центральный замок)
33	15	Индивидуализация
34	25 30 (с ноября 2007 г.)	J387 — блок управления двери переднего пассажира (стеклоподъемник)
35	30	E471 — Блок управления регулировки сиденья переднего пассажира
36	5	J603 — блок управления распознавания положения автомобиля J702 — блок индикации на крыше
37	—	Не назначен
38	10	J104 — блок управления ABS
39	5	J410 — реле обогрева ветрового стекла левой стороны J411 — реле обогрева правой стороны ветрового стекла J745 — блок управления поворотным светом и корректором угла наклона фар Индивидуализация
40	10	J646 — блок управления раздаточной коробкой
41	10	J345 — Блок управления распознавания прицепа
42	5	E284 — Блок управления гаражными воротами J530 — Блок управления гаражными воротами
43	5	F41 — Реверсивный переключатель
44	5	E94 — Регулятор подогрева сиденья водителя E95 — Регулятор обогрева сиденья переднего пассажира E128 — Выключатель обогрева заднего левого сиденья с регулятором E129 — Выключатель обогрева заднего правого сиденья с регулятором E281 — Блок управления для регулировки высоты подвески Z20 — Нагревательный элемент левой форсунки Z21 — Правый омыватель струйный нагревательный элемент
45	—	Не назначен
46	—	Не назначен
47	10	J668 — модуль вывода питания правой фары
48	10	J197 — Блок управления адаптивной подвеской
49	5	Y7 — Внутреннее зеркало с автоматическим затемнением
50	5	E256 — кнопка TCS и ESP
51	15	J217 — блок управления автоматической коробкой передач
52	5	F125 — Многофункциональный переключатель F189 — Переключатель Tiptronic N380 — Блокировка селектора соленоида положения P.
53	30	J411 — реле обогрева ветрового стекла правой стороны
54	30	J410 — реле обогрева лобового стекла левой стороны
55	—	Не назначен
56	40	J104 — блок управления ABS
57	40	J646 — блок управления раздаточной коробкой

Моторный отсек (двигатель 2,5 л (R5) TDI)

Назначение предохранителей в моторном отсеке (двигатель 2.5L (R5) TDI)

№	A	Функция / компонент
1	60	J293 — блок управления вентилятором радиатора
2	30	J671 — Блок управления вентилятором радиатора 2 (Только модели для тропических климатических зон и модели с тягово-сцепным устройством)
3	—	Не назначен
4	—	Не назначен
5	—	Не назначен
6	—	Не назначен
7	—	Не назначен
8	—	Не назначен
9	30	J623 — блок управления двигателем
10	10	G65 — Датчик высокого давления J17 — Реле топливного насоса J255 — Блок управления Climatronic J293 — Блок управления вентилятора радиатора J301 — Блок управления климатической установки J445 — Реле топливного насоса охлаждения J496 — Реле дополнительного насоса охлаждающей жидкости J671 — Блок управления 2 вентилятора радиатора N75 — контроль давления наддува электромагнитный клапан N79 — картере элемент сапуна отопителя N280 — Воздушный компрессор кондиционера регулирующий клапан N345 — рециркуляции отработавших газов охладитель переключающий клапан
11	—	Не назначен
12	10	J179 — блок управления автоматическим накалом J496 — реле дополнительного насоса охлаждающей жидкости
13	25	G6 — Насос наддува топливной системы G23 — Топливный насос J17 — Реле топливного насоса J445 — Реле насоса охлаждения топлива J715 — Реле наддува контура бака V166 — Насос охлаждения топлива
14	—	Не назначен
15	—	Не назначен
16	—	Не назначен
17	10	G39 — Лямбда-зонд Z19 — Нагреватель лямбда-зонда
18	—	Не назначен
Реле
A1		Не назначен
A2		Реле электропитания клеммы 30 -J317- (109)
A3		Блок управления автоматической продолжительностью накала -J179- (475)
A4		Реле топливного насоса -J17- (53)
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Реле топливного насоса охлаждения -J445- (404)
B1		Не назначен
Би 2		Не назначен
B3		Не назначен
B3		Не назначен
B4		Не назначен
B5		Не назначен
B6		Не назначен
C19		Реле наддува контура бака -J715- (404) (только автономный отопитель)
C20		Реле электропитания клеммы 50 -J682- (433)

Моторный отсек (дизельный двигатель 3,0 л (V6))

Назначение предохранителей в моторном отсеке (дизельный двигатель 3.0L (V6)))

№	A	Функция / компонент
1	60 30 (в зависимости от комплектации)	J293 — блок управления вентилятором радиатора
2	30	J671 — блок управления вентилятором радиатора 2
3	—	Не назначен
4	80	J360 — реле высокой тепловой мощности (только модели с буквенным обозначением двигателя CATA)
5	40	J359 — реле низкой тепловой мощности (только модели с буквенным обозначением двигателя CATA)
6	—	Не назначен
7	15	N276 — клапан регулирования давления топлива N290 — клапан дозирования топлива J17 — реле топливного насоса (только модели с буквенным обозначением двигателя CATA)
8	—	Не назначен
9	30	J248 — блок управления дизельной системы непосредственного впрыска J623 — блок управления двигателя
10	10	G65 — Датчик высокого давления J17 — Реле топливного насоса J179 — Блок управления автоматическим накалом J255 — Блок управления Climatronic J293 — Блок управления вентилятора радиатора J301 — Блок управления климатической установкой J338 — Блок дроссельной заслонки (только модели с буквенным обозначением двигателя CATA) J442 — реле включения генератора (до мая 2007 г.) J445 — реле топливного насоса охлаждения J496 — реле дополнительного насоса охлаждающей жидкости J671 — блок управления вентилятором радиатора 2 J724 — блок управления турбонагнетателя 1 J865 — блок управления байпасом охладителя наддувочного воздуха (только модели с код двигателя CATA) N18 — Клапан рециркуляции ОГ N280 — Регулирующий клапан компрессора кондиционера N345 — Переключающий клапан охладителя рециркуляции выхлопных газов N381 — Переключающий клапан 2 радиатора рециркуляции ОГ (только модели с буквенным обозначением двигателя CATA) N428 — Блок клапанов 2 на заднем сиденье переднего пассажира (только модели с буквенным обозначением двигателя CATA) V157 — Электродвигатель заслонки впускного коллектора V275 — Электродвигатель 2 заслонки впускного коллектора V400 — Насос радиатора системы рециркуляции выхлопных газов (Только модели с буквенным обозначением двигателя CATA)
11	15 (Только модели с кодом двигателя CATA)	J445 — реле насоса охлаждения топлива J832 — реле дополнительного топливного насоса V166 — насос охлаждения топлива V393 — дополнительный топливный насос
12	10	J496 — реле дополнительного насоса охлаждающей жидкости
13	25 20 (Только модели с кодом двигателя CATA)	G6 — Насос наддува топливной системы G23 — Топливный насос J17 — Реле топливного насоса (только модели с буквенным обозначением двигателя CATA) J445 — Реле насоса охлаждения топлива J715 — Реле наддува топливного контура V166 — Насос охлаждения топлива
14	15	G698 — блок оценки уровня восстановителя (только модели с кодом двигателя CATA) N473 — реверсивный клапан восстановителя (только модели с кодом двигателя CATA) V437 — насос восстановителя (только модели с кодом двигателя CATA) Z103 — нагреватель восстановителя насос (только модели с кодом двигателя CATA)
15	10	J317 — реле электропитания клеммы 30 J623 — блок управления двигателем (только модели с буквенным обозначением двигателя CATA)
16	30	J891 — Блок управления подогревателем восстановителя
17	20 15 (в зависимости от комплектации)	J583 — блок управления датчика NOx (только модели с буквенным обозначением двигателя CATA) J881 — блок управления датчика NOx 2 (только модели с буквенным обозначением двигателя CATA) G39 — лямбда-зонд Z19 — нагревательный элемент лямбда-зонда
18	—	Не назначен
Реле
A1		Не назначен
A2		Реле электропитания клеммы 30 -J317- (219) / (643) дополнительная установка
A3		Блок управления автоматической системой накаливания -J179- (475) / (639) / (647) дополнительная установка
A4		Не назначен
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404 / (449) дополнительная установка
A6		Реле топливного насоса системы охлаждения -J445- (404) / (449) дополнительная установка
B1		Не назначен
Би 2		Реле топливного насоса -J17- (53)
B3		Не назначен
B3		Реле большой тепловой мощности -J360- (100)
B4		Реле малой тепловой мощности -J359- (100)
B5		Не назначен
B6		Реле дополнительного топливного насоса -J832- (449)
C19		Реле наддува контура бака -J715- (404) (только автономный отопитель)
C20		Реле электропитания клеммы 50 -J682- (433)

Моторный отсек (двигатель 5,0 л (V10) TDI)

Назначение предохранителей в моторном отсеке (двигатель 5.0L (V10) TDI))

№	A	Функция / компонент
1	60	J293 — блок управления вентилятором радиатора
2	60 (Только модели для тропических климатических зон и модели с тягово-сцепным устройством) 30	J671 — Блок управления вентилятором радиатора 2 V177 — Вентилятор радиатора 2
3	—	Не назначен
4	—	Не назначен
5	—	Не назначен
6	60	J701 — реле электропитания 1
7	10	J708 — Реле остаточного тепла J496 — Реле дополнительного насоса охлаждающей жидкости J445 — Реле насоса охлаждения топлива V166 — Насос охлаждения топлива
8	30	J624 — блок управления двигателем 2
9	30	J623 — блок управления двигателем
10	10	G65 — Датчик высокого давления J17 — Реле топливного насоса J293 — Блок управления вентилятора радиатора J671 — Блок управления 2 вентилятора радиатора N345 — Переключающий клапан охладителя рециркуляции ОГ N381 — Переключающий клапан 2 охладителя рециркуляции ОГ V336 — Дозирующий насос для дополнительного впрыска Сажевый фильтр для ряда цилиндров 1 (только для американских рынков) V337 — Дозирующий насос для дополнительного впрыска в сажевом фильтре для ряда цилиндров 2 (только для американских рынков)
11	15	F265 — Термостат системы охлаждения двигателя с управлением по карте J255 — Блок управления Climatronic J724 — Блок управления турбокомпрессора 1 J725 — Блок управления турбокомпрессора 2 N280 — Регулирующий клапан компрессора кондиционера V135 — Насос присадки к сажевому фильтру (только для американского рынка) V157 — Электродвигатель заслонки впускного коллектора V275 — Электродвигатель 2 заслонки впускного коллектора V280 — Управляющий электродвигатель турбокомпрессора 1 V281 — Управляющий электродвигатель 2 турбонагнетателя
12	5	J179 — блок управления автоматическим накаливанием J445 — реле насоса охлаждения топлива J496 — реле дополнительного насоса охлаждающей жидкости J703 — блок управления периодом накала 2
13	25 (не американские рынки) 30	G6 — Насос наддува топливной системы G23 — Топливный насос J17 — Реле топливного насоса J715 — Реле наддува топливного контура (не для американских рынков)
14	—	Не назначен
15	10	J317 — реле электропитания клеммы 30
16	10	J581 — реле параллельной цепи аккумуляторной батареи
17	20	G39 — Лямбда-зонд G108 — Лямбда-зонд 2 Z19 — Нагреватель лямбда-зонда Z28 — Нагреватель лямбда-зонда 2
18	—	Не назначен
Реле
A1		Блок управления 2 периода накала -J703- (475)
A2		Реле питания 2 клеммы 30 -J689- (219)
A3		Блок управления автоматической продолжительностью накала -J179- (475)
A4		Не назначен
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Реле топливного насоса охлаждения -J445- (404)
B1		Реле электропитания клеммы 30 -J317- (219)
Би 2		Реле топливного насоса -J17- (53)
B3		Не назначен
B3		Не назначен
B4		Реле источника питания 1-J701- (100) / (370) дополнительная установка
B5		Не назначен
B6		Не назначен
C19		Реле наддува контура бака -J715- (404) (не для американского рынка)
C20		Реле электропитания клеммы 50 -J682- (433)

Моторный отсек (бензиновый двигатель 3,2 л (V6))

Назначение предохранителей в моторном отсеке (бензиновый двигатель 3,2 л (V6))

№	A	Функция / компонент
1	60	J293 — блок управления вентилятором радиатора
2	30	J671 — блок управления вентилятором радиатора 2
3	40	V101 — Двигатель насоса вторичного воздуха
4	—	Не назначен
5	—	Не назначен
6	—	Не назначен
7	20	N30 — Форсунка цилиндра 1 N31 — Форсунка цилиндра 2 N32 — Форсунка цилиндра 3 N70 — Катушка зажигания 1 с силовым выходным каскадом N127 — Катушка зажигания 2 с силовым выходным каскадом N291 — Катушка зажигания 3 с силовым выходным каскадом
8	20	N33 — Форсунка цилиндра 4 N83 — Форсунка цилиндра 5 N84 — Форсунка цилиндра 6 N292 — Катушка зажигания 4 с силовым выходным каскадом N323 — Катушка зажигания 5 с силовым выходным каскадом N324 — Катушка зажигания 6 с силовым выходным каскадом
9	30	J220 — Блок управления Motronic N156 — Переключающий клапан впускного коллектора N205 — Клапан 1 регулировки фаз газораспределения N318 — Клапан 1 регулировки фаз газораспределения выпускных клапанов
10	10	G65 — Датчик высокого давления J293 — Блок управления вентилятора радиатора J569 — Реле усилителя тормозов J671 — Блок управления 2 вентилятора радиатора N80 — Электромагнитный клапан 1 фильтра с активированным углем N115 — Электромагнитный клапан 2 фильтра с активированным углем V144 — Диагностический насос топливной системы
11	15	G266 — Датчик уровня и температуры масла J255 — Блок управления Climatronic N280 — Регулирующий клапан компрессора кондиционера
12	5	J299 — реле насоса вторичного воздуха J496 — реле дополнительного насоса охлаждающей жидкости
13	15	G23 — Топливный насос
14	15	G6 — Нагнетательный насос топливной системы
15	10	J17 — реле топливного насоса J49 — реле электрического топливного насоса 2 J220 — блок управления Motronic J271 — реле питания Motronic J670 — реле 2 питания Motronic
16	15	V192 — Вакуумный насос для тормозов
17	15	G39 — Лямбда-зонд G108 — Лямбда-зонд 2
18	7,5	G130 — Лямбда-зонд после катализатора G131 — Лямбда-зонд 2 после катализатора
Реле
A1		Реле питания 2 клеммы 30 -J689- (53)
A2		Не назначен
A3		Реле электропитания клеммы 30 -J317- (167
A4		Реле насоса вторичного воздуха -J299- (100) / (370) дополнительная установка
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Реле топливного насоса -J17- (53)
B1		Не назначен
Би 2		Не назначен
B3		Не назначен
B3		Не назначен
B4		Не назначен
B5		Не назначен
B6		Реле усилителя тормозов -J569- (404) (только модели с автоматической коробкой передач)
C19		Реле электрического топливного насоса 2 -J49- (404)
C20		Реле электропитания клеммы 50 -J682- (433)

Моторный отсек (двигатель FSI 3,6 л (V6))

Назначение предохранителей в моторном отсеке (двигатель 3,6 л (V6) FSI)

№	A	Функция / компонент
1	60	J293 — блок управления вентилятором радиатора
2	30 (Только модели для тропических климатических зон и модели с тягово-сцепным устройством)	J671 — Блок управления вентилятором радиатора 2 V7 — Вентилятор радиатора
3	—	Не назначен
4	—	Не назначен
5	—	Не назначен
6	—	Не назначен
7	20	N70 — Катушка зажигания 1 с выходным каскадом N127 — Катушка зажигания 2 с выходным каскадом N291 — Катушка зажигания 3 с выходным каскадом
8	20	N292 — Катушка зажигания 4 с выходным каскадом N323 — Катушка зажигания 5 с выходным каскадом N324 — Катушка зажигания 6 с выходным каскадом
9	30	J623 — блок управления двигателем
10	10	G65 — датчик высокого давления J293 — блок управления вентилятора радиатора J496 — реле дополнительного насоса охлаждающей жидкости J671 — блок управления 2 вентилятора радиатора (только модели для тропических климатических зон и модели с тягово-сцепным устройством) V144 — диагностический насос топливной системы
11	10	J255 — блок управления Climatronic J301 — блок управления климатической установкой J442 — реле включения генератора2) N280 — регулирующий клапан компрессора кондиционера
12	10	N80 — Электромагнитный клапан 1 системы фильтрации с активированным углем N205 — Клапан 1 регулировки фаз газораспределения N316 — Клапан заслонки впускного коллектора N318 — Клапан 1 регулировки фаз газораспределения выпускных клапанов
13	25	J538 — блок управления топливным насосом
14	15	N276 — клапан регулировки давления топлива
15	10	J623 — блок управления двигателя J271 — реле электропитания Motronic J670 — реле 2 электропитания Motronic
16	15	J496 — реле дополнительного насоса охлаждающей жидкости
17	15	G39 — Лямбда-зонд G108 — Лямбда-зонд 2 Z19 — Нагреватель лямбда-зонда Z28 — Нагреватель лямбда-зонда 2
18	7,5	G130 — Лямбда-зонд после катализатора G131 — Лямбда-зонд 2 после катализатора Z29 — Нагревательный элемент лямбда-зонда 1 после катализатора Z30 — Нагревательный элемент лямбда-зонда 2 после катализатора
Реле
A1		Не назначен
A2		Не назначен
A3		Реле электропитания Motronic -J271- (614)
A4		Не назначен
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Не назначен
B1		Не назначен
Би 2		Не назначен
B3		Не назначен
B3		Не назначен
B4		Реле питания Motronic 2 -J670- (614) до мая 2007 г.
B5		Не назначен
B6		Не назначен
C19		Не назначен
C20		Реле электропитания клеммы 50 -J682- (433)

Моторный отсек (двигатель FSI 4,2 л (V8))

Назначение предохранителей в моторном отсеке (двигатель 4,2 л (V8) FSI)

№	A	Функция / компонент
1	60	J671 — Блок управления вентилятором радиатора 2 V177 — Вентилятор радиатора 2
2	60 (только модели с тягово-сцепным устройством) 30	J293 — Блок управления вентилятора радиатора V7 — Вентилятор радиатора
3	40	J299 — Реле насоса вторичного воздуха V101 — Электродвигатель насоса вторичного воздуха
4	—	Не назначен
5	—	Не назначен
6	—	Не назначен
7	20	N70 — Катушка зажигания 1 с выходным каскадом N127 — Катушка зажигания 2 с выходным каскадом N291 — Катушка зажигания 3 с выходным каскадом N292 — Катушка зажигания 4 с выходным каскадом N323 — Катушка зажигания 5 с выходным каскадом N324 — Катушка зажигания 6 с выходным каскадом N325 — Катушка зажигания 7 с выходным каскадом N326 — Катушка зажигания 8 с выходным каскадом
8	—	Не назначен
9	30	J623 — блок управления двигателем
10	10	G70 — Расходомер воздуха G246 — Расходомер воздуха 2 J299 — Реле насоса вторичного воздуха N80 — Электромагнитный клапан 1 фильтра с активированным углем V144 — Диагностический насос топливной системы
11	—	Не назначен
12	20	F265 — Контролируемый по карте термостат системы охлаждения двигателя G65 — Датчик высокого давления J151 — Реле постоянной циркуляции охлаждающей жидкости J255 — Блок управления Climatronic J301 — Блок управления климатической установкой J293 — Блок управления вентилятора радиатора J442 — Реле включения генератора (до мая 2007) J671 — Блок 2 управления вентилятором радиатора N205 — Клапан 1 регулировки фаз газораспределения N208 — Клапан 2 регулировки фаз газораспределения N280 — Клапан регулировки компрессора кондиционера N318 — Клапан 1 регулировки фаз газораспределения N319 — Клапан 2 регулировки фаз газораспределения V157 — Электродвигатель заслонки впускного коллектора V183 — Электродвигатель регулируемого впускного коллектора
13	25	J538 — блок управления топливным насосом
14	10	N290 — клапан дозирования топлива N402 — клапан дозирования топлива 2
15	10	J271 — реле электропитания Motronic J623 — блок управления двигателя
16	15	J569 — Реле усилителя тормозов V192 — Вакуумный насос тормозов
17	10	G39 — Лямбда-зонд G108 — Лямбда-зонд 2
18	10	G130 — Лямбда-зонд после катализатора G131 — Лямбда-зонд 2 после катализатора
Реле
A1		Не назначен
A2		Не назначен
A3		Блок управления автоматической продолжительностью накала -J179- (475)
A4		Реле насоса вторичного воздуха -J299- (100) / (370) дополнительная установка
A5		Реле непрерывной циркуляции охлаждающей жидкости -J151- (404)
A6		Не назначен
B1		Не назначен
Би 2		Не назначен
B3		Не назначен
B3		Не назначен
B4		Реле питания компонентов двигателя -J757- (614)
B5		Не назначен
B6		Реле усилителя тормозов -J569- (404) (только модели с автоматической коробкой передач)
C19		Не назначен
C20		Реле электропитания клеммы 50 -J682- (433)

Моторный отсек (бензиновый двигатель 6.0L (W12))

Назначение предохранителей в моторном отсеке (бензиновый двигатель 6.0L (W12))

№	A	Функция / компонент
1	60	J671 — Блок управления вентилятором радиатора 2 V177 — Вентилятор радиатора 2
2	60 (только модели с тягово-сцепным устройством) 30	J293 — Блок управления вентилятора радиатора V7 — Вентилятор радиатора
3	40	J299 — Реле насоса вторичного воздуха V101 — Электродвигатель насоса вторичного воздуха
4	40	J545 — Реле 2 насоса вторичного воздуха V189 — Электродвигатель 2 насоса вторичного воздуха
5	30	N325 — Катушка зажигания 7 с выходным каскадом N326 — Катушка зажигания 8 с выходным каскадом N327 — Катушка зажигания 9 с выходным каскадом N328 — Катушка зажигания 10 с выходным каскадом N329 — Катушка зажигания 11 с выходным каскадом N330 — Катушка зажигания 12 с выходным каскадом S7 — Предохранитель в блоке предохранителей на пластине реле
6	30	N70 — Катушка зажигания 1 с выходным каскадом N127 — Катушка зажигания 2 с выходным каскадом N291 — Катушка зажигания 3 с выходным каскадом N292 — Катушка зажигания 4 с выходным каскадом N323 — Катушка зажигания 5 с выходным каскадом N324 — Катушка зажигания 6 с выходным каскадом S8 — Предохранитель в блоке предохранителей на пластине реле
7	10	N85 — Форсунка, цилиндр 7 N86 — Форсунка, цилиндр 8 N299 — Форсунка, цилиндр 9 N300 — Форсунка, цилиндр 10 N301 — Форсунка, цилиндр 11 N302 — Форсунка, цилиндр 12
8	10	N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6
9	30	J623 — блок управления двигателем J624 — блок управления двигателем 2
10	10	G65 — датчик высокого давления J255 — блок управления Climatronic J293 — блок управления вентилятора радиатора J301 — блок управления системы кондиционирования воздуха J442 — реле включения генератора (до мая 2007 г.) J671 — блок управления 2 вентилятора радиатора V144 — диагностический насос топливной системы
11	15	N80 — Электромагнитный клапан 1 фильтра с активированным углем N205 — Клапан 1 регулировки фаз газораспределения N208 — Клапан 2 регулировки фаз газораспределения N280 — Клапан регулировки компрессора кондиционера N318 — Клапан 1 регулировки фаз газораспределения N319 — Клапан 2 регулировки фаз газораспределения выпускных клапанов
12	5	J49 — реле электрического топливного насоса 2 J299 — реле насоса вторичного воздуха J545 — реле 2 насоса вторичного воздуха J624 — блок управления двигателя 2
13	15	G6 — Нагнетательный насос топливной системы J17 — Реле топливного насоса
14	15	G23 — Топливный насос J49 — Реле электрического топливного насоса 2
15	10	J17 — реле топливного насоса J271 — реле электропитания Motronic J623 — блок управления двигателем J624 — блок управления 2 двигателя
16	15	J496 — реле дополнительного насоса охлаждающей жидкости J569 — реле усилителя тормозов V51 — насос постоянной циркуляции охлаждающей жидкости V192 — вакуумный насос тормозов
17	30	G39 — Лямбда-зонд G108 — Лямбда-зонд 2 G285 — Лямбда-зонд 3 G286 — Лямбда-зонд 4 Z19 — Нагреватель лямбда-зонда Z28 — Нагреватель лямбда-зонда 2 Z62 — Нагреватель лямбда-зонда 3 Z63 — Нагреватель лямбда-зонда 4
18	15	G130 — Лямбда-зонд после катализатора G131 — Лямбда-зонд 2 после катализатора G287 — Лямбда-зонд 3 после катализатора G288 — Лямбда-зонд 4 после катализатора Z29 — Нагревательный элемент лямбда-зонда 1 после катализатора Z30 — Нагревательный элемент лямбда-зонда 2 после катализатора Z64 — Нагревательный элемент лямбда-зонда 3 после катализатора Z65 — Нагревательный элемент лямбда-зонда 4 после катализатора
Реле
A1		Не назначен
A2		Не назначен
A3		Реле электропитания Motronic -J271- (100) / (370) дополнительная установка
A4		Реле насоса вторичного воздуха -J299- (100) / (370) дополнительная установка
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Реле электрического топливного насоса 2 -J49- (404)
B1		Не назначен
Би 2		Не назначен
B3		Не назначен
B3		Реле насоса вторичного воздуха 2 -J545- (100) / (370) дополнительная установка
B4		Не назначен
B5		Не назначен
B6		Реле усилителя тормозов -J569- (404) (только модели с автоматической коробкой передач)
C19		Реле топливного насоса -J17- (404)
C20		Реле электропитания клеммы 50 -J682- (433)

Блок предохранителей

Блок предохранителей (под сиденьем водителя)

№	A	Функция / компонент
SD1	150	Левый держатель предохранителей
SD2	150	Правый держатель предохранителей
SD3	60	Правый держатель предохранителей
SD4	60 40 (с ноября 2007 г.)	J701 — Реле электропитания 2 (Только V10 TDI) V306 — Электродвигатель для регулировки заднего вентилятора Bitron (с ноября 2007 г.)
SD5	60 40 (с ноября 2007 г.)	J329 — реле питания клеммы 15
SD6	—	Не назначен
SD7	250	J713 — реле зарядного устройства второй АКБ
SD8	150 (только V10 TDI) 60 (только модели с дополнительным аккумулятором)	Левый блок предохранителей J701 — Реле электропитания 1 (только V10 TDI)
SD9	5	J519 — блок управления бортовой сети
SD10	10 5 (с ноября 2007 г.)	J519 — блок управления бортовой сети (только V10 TDI)
SD11	5	J519 — блок управления бортовой сети (только V10 TDI)
SD12	—	Не назначен
SD13	40	J403 — Реле компрессора адаптивной подвески V306 — Электродвигатель регулировки заднего вентилятора Bitron (только V10 TDI) (с ноября 2007 г.)
SD14	—	Не назначен
Реле
1		Главный выключатель аккумуляторной батареи / разъединитель -E74-
2		Реле электропитания клеммы 15 -J329- (433)
3		Реле цепи зарядки второго аккумулятора -J713-

Панель реле E-Box 1

Блок реле E-Box 1 (слева под панелью приборов возле центральной консоли)

№	Функция / компонент
D1	Блок управления сервотроника -J236- (476)
D2	Реле силовой фиксации -J714- (404)
D3	Реле компрессора адаптивной подвески -J403- (373)
D4	Реле розеток -J807- (404)
D5	Реле системы кондиционирования воздуха -J32- (100) / (370) дополнительная установка
D6	Реле приточного вентилятора, 2-я скорость -J486- (404), только кондиционер с ручным управлением
D7	Реле обогрева заднего стекла -J9- (53)
D8	Реле циркуляционного насоса -J160- (404), только VR6 с автономным отопителем
D9	Реле включения генератора -J442- (53)
E1	Реле изоляции солнечных батарей -J309- (79)
E2	Не назначен
E3	Реле обогрева левого лобового стекла -J410- (53)
E4	Не назначен
E5	Реле электропитания 2 -J710- (432), только V10 TDI
E6	Не назначен
E7	Реле омывателя фар -J39- (53)
E8	Реле остаточного тепла -J708- (404)
E9	Реле обогрева правого лобового стекла -J411- (53)

Панель реле E-box 2

Блок реле E-box 2 (справа под панелью приборов, рядом с правой передней стойкой)

№	Функция / компонент
D1	Блок управления сервотроника -J236- (476)
D2	Реле силовой фиксации -J714- (404)
D3	Реле компрессора адаптивной подвески -J403- (373)
D4	Реле розеток -J807- (404)
D5	Реле системы кондиционирования воздуха -J32- (100) / (370) дополнительная установка
D6	Реле приточного вентилятора, 2-я скорость -J486- (404), только кондиционер с ручным управлением
D7	Реле обогрева заднего стекла -J9- (53)
D8	Реле циркуляционного насоса -J160- (404), только VR6 с автономным отопителем
D9	Реле включения генератора -J442- (53)
E1	Реле изоляции солнечных батарей -J309- (79)
E2	Реле остаточного тепла -J708- (404)
E3	Реле обогрева левого лобового стекла -J410- (53)
E4	Реле электропитания 2 -J710- (432), только V10 TDI
E5	Реле обогрева правого лобового стекла -J411- (53)
E6	Реле омывателя фар -J39- (53)
