Предохранители и реле Chrysler 300 / 300C (Mk2 / LD; 2011-2019…)

Содержание

Расположение блока предохранителей
Схемы блока предохранителей
2011, 2012
Передний центр распределения питания
Задний центр распределения питания
2013
Передний центр распределения питания
2014 г.
2015 г.
2016 г.
2017 г.
2018, 2019

В этой статье мы рассматриваем Chrysler 300 / 300C второго поколения (Mk2 / LD), выпускаемые с 2011 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Chrysler 300 / 300C 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого из них. предохранитель (схема расположения предохранителей).

Расположение блока предохранителей

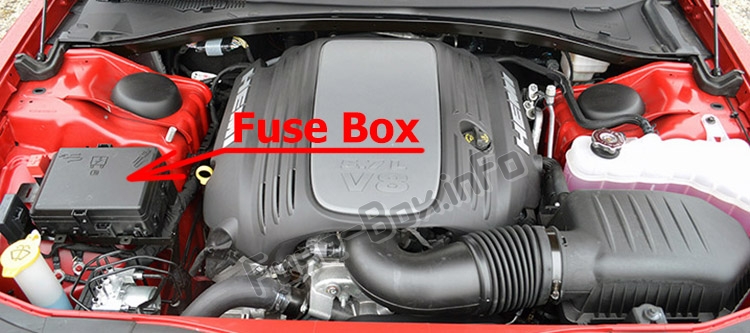

Передний центр распределения питания расположен в моторном отсеке.

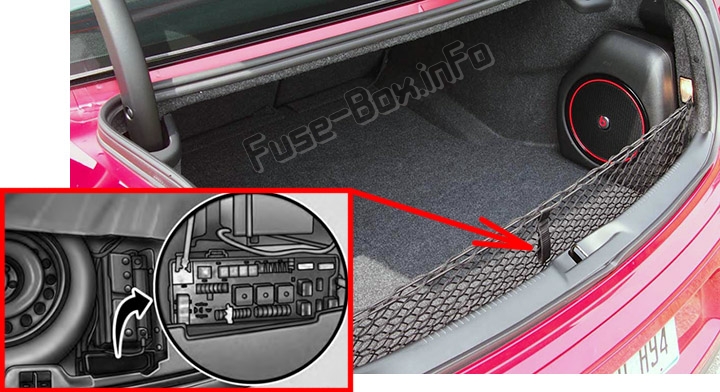

Задний центр распределения питания расположен в багажнике под панелью доступа к запасному колесу.

Схемы блока предохранителей

2011, 2012

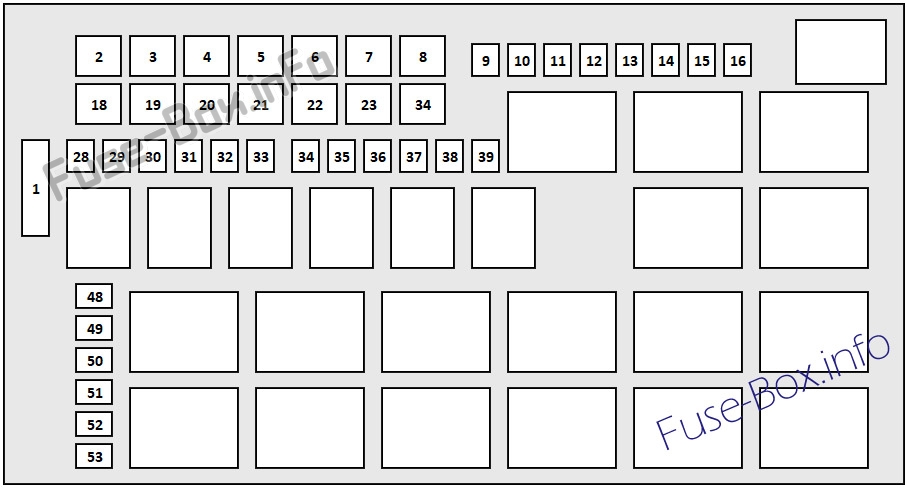

Передний центр распределения питания

Назначение предохранителей в переднем распределительном щите (2011, 2012)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
1	—	—	Запасной
2	40 ампер зеленый	—	Вентилятор радиатора №1
3	50 ампер красный	—	Рулевое управление с усилителем # 1
4	30 ампер розовый	—	Стартер
5	40 ампер зеленый	—	Антиблокировочная система тормозов
6	—	—	Запасной
7	—	—	Запасной
8	—	—	Запасной
9	—	20 ампер желтый	Модуль полного привода — при наличии
10	—	10 ампер красный	Безопасность
11	—	20 ампер желтый	Рога
12	—	10 ампер красный	Муфта кондиционера
13	—	—	Предохранитель — Запасной
14	—	25 Amp Natural	Антиблокировочная система тормозов
15	—	25 Amp Natural	Передача инфекции
16	—	—	Запасной
18	50 ампер красный	—	Вентилятор радиатора №2
19	50 ампер красный	—	Рулевое управление с усилителем # 2
20	30 ампер розовый	—	Мотор стеклоочистителя
21 год	30 ампер розовый	—	Омыватели фар
22	—	—	Запасной
23	—	—	Запасной
24	—	—	Запасной
28	—	25 Amp Natural	Топливный насос
29	—	15 Amp Blue	Трансмиссия / Переключатель
30	—	—	Запасной
31 год	—	25 Amp Natural	Модуль двигателя
32	—	—	Запасной
33	—	—	Запасной
34	—	25 Amp Natural	Трансмиссия # 1
35 год	—	20 ампер желтый	Трансмиссия # 2
36	—	10 ампер красный	Антиблокировочный тормозной модуль
37	—	10 ампер красный	Реле контроллера двигателя / радиатора вентилятора
38	—	10 ампер красный	Модуль подушки безопасности
39		10 ампер красный	Модуль гидроусилителя руля / реле муфты переменного тока
48	—	10 ампер красный	Модуль полного привода / отключение переднего моста
49	—	—	Запасной
50	—	—	Запасной
51	—	20 ампер желтый	Вакуумный насос
52	—	—	Запасной
53	—	—	Запасной

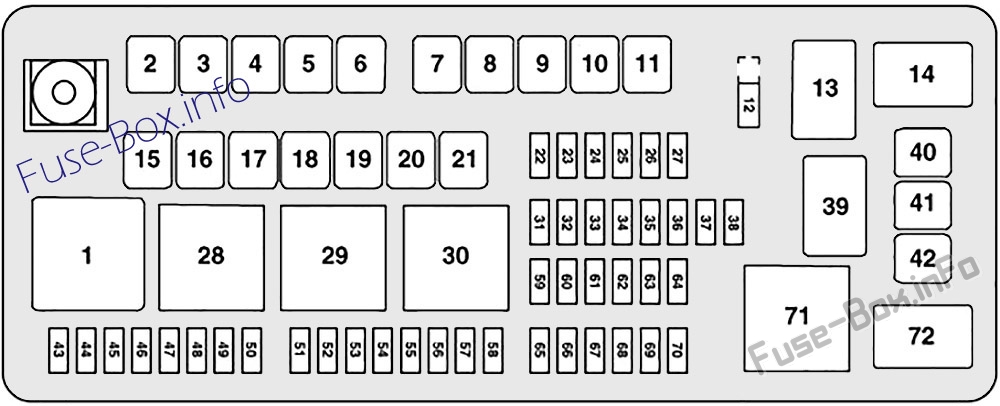

Задний центр распределения питания

Назначение предохранителей в заднем распределительном щите (2011, 2012)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
2	60 ампер желтый	—	Передний канал PDC №1
3	—	—	Запасной
4	60 ампер желтый	—	Передний канал PDC №2
5	30 ампер розовый	—	Люк
6	40 ампер зеленый	—	Наружное освещение №1
7	40 ампер зеленый	—	Наружное освещение # 2
8	30 ампер розовый	—	Внутреннее освещение / насос омывателя
9	30 ампер розовый	—	Силовые замки
10	30 ампер розовый	—	Дверь водителя
11	30 ампер розовый	—	Пассажирская дверь
12		20 ампер желтый	Прикуриватели, Панель приборов и консоль розетки сзади
15	40 ампер зеленый	—	Вентилятор HVAC
16	—	—	Запасной
17	—	—	Запасной
18	—	—	Запасной
19	—	—	Запасной
20	—	—	Запасной
21 год	—	—	Запасной
22	—	—	Запасной
23	—	10 ампер красный	Топливный люк / диагностический порт
24	—	15 Amp Blue	Радио Экран
25	—	10 ампер красный	Монитор давления в шинах
26	—	—	Запасной
27	—	25 Amp Natural	Усилитель звука
31 год	—	25 Amp Natural	Сиденья с электроприводом
32	—	15 Amp Blue	Модуль / кластер HVAC
33	—	15 Amp Blue	Замок зажигания / беспроводной модуль
34	—	10 ампер красный	Модуль рулевой колонки / Часы
35 год	—	10 ампер красный	Датчик батареи
36	—	—	Запасной
37	—	15 Amp Blue	Радио
38	—	20 ампер желтый	Розетка внутри подлокотника
40	—	—	Запасной
41 год	—	—	Запасной
42	30 ампер розовый	—	Заднее размораживание
43 год	—	25 Amp Natural	Задние сиденья с подогревом / рулевое колесо
44	—	10 ампер красный	Система помощи при парковке / слепое пятно / камера
45	—	15 Amp Blue	Кластер / Зеркало заднего вида / Компас
46	—	10 ампер красный	Адаптивный круиз-контроль
47	—	10 ампер красный	Адаптивное переднее освещение
48	—	20 ампер желтый	Активная подвеска
49	—	—	Запасной
50	—	—	Запасной
51	—	20 ампер желтый	Передние сиденья с подогревом
52	—	10 ампер красный	Подстаканники с подогревом / Переключатели на задних сиденьях
53	—	10 ампер красный	Модуль HVAC / Датчик температуры в автомобиле
54	—	—	Запасной
55	—	—	Запасной
56	—	—	Запасной
57	—	—	Запасной
58	—	10 ампер красный	Модуль подушки безопасности
59	—	—	Запасной
60	—	—	Запасной
61	—	—	Запасной
62	—	—	Запасной
63	—	—	Запасной
64	—	25 Amp Natural	Задние окна
65	—	10 ампер красный	Модуль подушки безопасности
66	—	—	Запасной
67	—	15 Amp Blue	Смысл бега
68	—	15 Amp Blue	Освещение / Задний солнцезащитный козырек
69	—	—	Запасной
70	—	—	Запасной

2013

Передний центр распределения питания

Назначение предохранителей в переднем распределительном щите (2013 г.)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
1	—	—	Запасной
2	40 ампер зеленый	—	Вентилятор радиатора №1
3	50 ампер красный	—	Рулевое управление с усилителем # 1
4	30 ампер розовый	—	Стартер
5	40 ампер зеленый	—	Антиблокировочная система тормозов
6	25 Amp Natural	—	Антиблокировочная система тормозов
7	—	—	Запасной
8	—	—	Запасной
9		20 ампер желтый	Модуль полного привода — при наличии
10	—	10 ампер красный	Безопасность
11	—	20 ампер желтый	Рога
12	—	10 ампер красный	Муфта кондиционера
13	—	—	Запасной
14	—	—	Запасной
15	—	25 Amp Natural	Передача инфекции
16	—	—	Запасной
18	50 ампер красный	—	Вентилятор радиатора №2
19	50 ампер красный	—	Рулевое управление с усилителем # 2
20	30 ампер розовый	—	Мотор стеклоочистителя
21 год	30 ампер розовый	—	Омыватели фар
22	—	—	Запасной
23	—	—	Запасной
24	—	—	Запасной
28		25 Amp Natural	Топливный насос
29	—	15 Amp Blue	Переключатель коробки передач
30	—	—	Запасной
31 год	—	25 Amp Natural	Модуль двигателя
32	—	—	Запасной
33	—	—	Запасной
34	—	25 Amp Natural	Трансмиссия # 1
35 год	—	20 ампер желтый	Трансмиссия # 2
36	—	10 ампер красный	Антиблокировочный тормозной модуль
37	—	10 ампер красный	Реле контроллера двигателя / радиатора вентилятора
38	—	10 ампер красный	Модуль подушки безопасности
39		10 ампер красный	Модуль гидроусилителя руля / реле муфты переменного тока
48		10 ампер красный	Модуль полного привода / отключение переднего моста
49	—	—	Запасной
50	—	—	Запасной
51	—	20 ампер желтый	Вакуумный насос
52	—	—	Запасной
53	—	—	Запасной

Задний центр распределения питания

Назначение предохранителей в заднем распределительном щите (2013 г.)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
2	60 ампер желтый	—	Передний канал PDC №1
3	—	—	Запасной
4	60 ампер желтый	—	Передний канал PDC №2
5	30 ампер розовый	—	Люк
6	40 ампер зеленый	—	Наружное освещение №1
7	40 ампер зеленый	—	Наружное освещение # 2
8	30 ампер розовый	—	Внутреннее освещение / насос омывателя
9	30 ампер розовый	—	Силовые замки
10	30 ампер розовый	—	Дверь водителя
11	30 ампер розовый	—	Пассажирская дверь
12		20 ампер желтый	Прикуриватели, Панель приборов и консоль розетки сзади
15	40 ампер зеленый	—	Вентилятор HVAC
16	—	—	Запасной
17	—	—	Запасной
18	—	—	Запасной
19	—	—	Запасной
20	—	—	Запасной
21 год	—	—	Запасной
22	—	—	Запасной
23	—	10 ампер красный	Топливный люк / диагностический порт
24	—	15 Amp Blue	Радио Экран
25	—	10 ампер красный	Монитор давления в шинах
26	—	—	Запасной
27	—	25 Amp Natural	Усилитель звука
31 год	—	25 Amp Natural	Сиденья с электроприводом
32	—	15 Amp Blue	Модуль / кластер HVAC
33	—	15 Amp Blue	Замок зажигания / беспроводной модуль
34	—	10 ампер красный	Модуль рулевой колонки / Часы
35 год	—	10 ампер красный	Датчик батареи
36	—	—	Запасной
37	—	15 Amp Blue	Радио
38	—	20 ампер желтый	Розетка внутри подлокотника
40	—	—	Запасной
41 год	—	—	Запасной
42	30 ампер розовый	—	Заднее размораживание
43 год	—	25 Amp Natural	Задние сиденья с подогревом / рулевое колесо
44	—	10 ампер красный	Система помощи при парковке / слепое пятно / камера
45	—	15 Amp Blue	Кластер / Зеркало заднего вида / Компас
46	—	10 ампер красный	Адаптивный круиз-контроль
47	—	10 ампер красный	Адаптивное переднее освещение
48	—	20 ампер желтый	Активная подвеска
49	—	—	Запасной
50	—	—	Запасной
51	—	20 ампер желтый	Передние сиденья с подогревом
52	—	10 ампер красный	Подстаканники с подогревом / Переключатели на задних сиденьях
53	—	10 ампер красный	Модуль HVAC / Датчик температуры в автомобиле
54	—	—	Запасной
55	—	—	Запасной
56	—	—	Запасной
57	—	—	Запасной
58	—	10 ампер красный	Модуль подушки безопасности
59	—	—	Запасной
60	—	—	Запасной
61	—	—	Запасной
62	—	—	Запасной
63	—	—	Запасной
64	—	25 Amp Natural	Задние окна
65	—	10 ампер красный	Модуль подушки безопасности
66	—	—	Запасной
67	—	15 Amp Blue	Смысл бега
68	—	15 Amp Blue	Освещение / Задний солнцезащитный козырек
69	—	—	Запасной
70	—	—	Запасной

2014 г.

Передний центр распределения питания

Назначение предохранителей в переднем распределительном щите (2014 г.)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
1	—	—	Запасной
2	40 ампер зеленый	—	Вентилятор радиатора №1
3	50 ампер красный	—	Рулевое управление с усилителем # 1
4	30 ампер розовый	—	Стартер
5	40 ампер зеленый	—	Антиблокировочная система тормозов
6	25 Amp Natural	—	Антиблокировочная система тормозов
7	—	—	Запасной
8	—	—	Запасной
9	—	20 ампер желтый	Модуль полного привода — при наличии
10	—	5 Amp Tan	Безопасность
11	—	20 ампер желтый	Рога
12	—	10 ампер красный	Муфта кондиционера
13	—	—	Запасной
14	—	—	Запасной
15	—	—	Запасной
16	—	—	Запасной
18	50 ампер красный	—	Вентилятор радиатора №2
19	50 ампер красный	—	Рулевое управление с усилителем # 2
20	30 ампер розовый	—	Мотор стеклоочистителя
21 год	30 ампер розовый	—	Омыватели фар
22	—	—	Запасной
23	—	—	Запасной
24	—	—	Запасной
28	—	25 Amp Natural	Топливный насос
29	—	15 Amp Blue	Переключатель коробки передач
30	—	—	Запасной
31 год	—	25 Amp Natural	Модуль двигателя
32	—	—	Запасной
33	—	—	Запасной
34	—	25 Amp Natural	Трансмиссия # 1
35 год	—	20 ампер желтый	Трансмиссия # 2
36	—	10 ампер красный	Антиблокировочный тормозной модуль
37	—	10 ампер красный	Реле контроллера двигателя / радиатора вентилятора
38	—	10 ампер красный	Модуль подушки безопасности
39	—	10 ампер красный	Модуль гидроусилителя руля / реле муфты переменного тока
48	—	10 ампер красный	Модуль полного привода / отключение переднего моста
49	—	—	Запасной
50	—	—	Запасной
51	—	20 ампер желтый	Вакуумный насос
52	—	—	Запасной
53	—	—	Запасной

Задний центр распределения питания

Назначение предохранителей в заднем распределительном щите (2014 г.)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
2	60 ампер желтый	—	Передний канал PDC №1
3	—	—	Запасной
4	60 ампер желтый	—	Передний канал PDC №2
5	30 ампер розовый	—	Люк
6	40 ампер зеленый	—	Наружное освещение №1
7	40 ампер зеленый	—	Наружное освещение # 2
8	30 ампер розовый	—	Внутреннее освещение / насос омывателя
9	30 ампер розовый	—	Силовые замки
10	30 ампер розовый	—	Дверь водителя
11	30 ампер розовый	—	Пассажирская дверь
12		20 ампер желтый	Прикуриватели, Панель приборов и консоль розетки сзади
15	40 ампер зеленый	—	Вентилятор HVAC
16	—	—	Запасной
17	—	—	Запасной
18	—	—	Запасной
19	—	—	Запасной
20	—	—	Запасной
21 год	—	—	Запасной
22	—	—	Запасной
23	—	10 ампер красный	Топливный люк / диагностический порт
24	—	15 Amp Blue	Радио Экран
25	—	10 ампер красный	Монитор давления в шинах
26	—	—	Запасной
27	—	25 Amp Natural	Усилитель звука
31 год	—	25 Amp Natural	Сиденья с электроприводом
32	—	15 Amp Blue	Модуль / кластер HVAC
33	—	15 Amp Blue	Замок зажигания / беспроводной модуль
34	—	10 ампер красный	Модуль рулевой колонки / Часы
35 год	—	10 ампер красный	Датчик батареи
36	—	—	Запасной
37	—	15 Amp Blue	Радио
38	—	20 ампер желтый	Розетка внутри подлокотника
40	—	—	Запасной
41 год	—	—	Запасной
42	30 ампер розовый	—	Заднее размораживание
43 год	—	25 Amp Natural	Задние сиденья с подогревом / рулевое колесо
44	—	10 ампер красный	Система помощи при парковке / слепое пятно / камера
45	—	15 Amp Blue	Кластер / Зеркало заднего вида / Компас
46	—	10 ампер красный	Адаптивный круиз-контроль
47	—	10 ампер красный	Адаптивное переднее освещение
48	—	20 ампер желтый	Активная подвеска
49	—	—	Запасной
50	—	—	Запасной
51	—	20 ампер желтый	Передние сиденья с подогревом
52	—	10 ампер красный	Подстаканники с подогревом / Переключатели на задних сиденьях
53	—	10 ампер красный	Модуль HVAC / Датчик температуры в автомобиле
54	—	—	Запасной
55	—	—	Запасной
56	—	—	Запасной
57	—	—	Запасной
58	—	10 ампер красный	Модуль подушки безопасности
59	—	—	Запасной
60	—	—	Запасной
61	—	—	Запасной
62	—	—	Запасной
63	—	—	Запасной
64	—	25 Amp Natural	Задние окна
65	—	10 ампер красный	Модуль подушки безопасности
66	—	—	Запасной
67	—	15 Amp Blue	Смысл бега
68	—	15 Amp Blue	Освещение / Задний солнцезащитный козырек
69	—	—	Запасной
70	—	—	Запасной

2015 г.

Передний центр распределения питания

Назначение предохранителей в переднем распределительном щите (2015 г.)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
1	—	—	Предохранитель — Запасной
2	40 ампер зеленый	—	Вентилятор радиатора №1 — при наличии
3	50 ампер красный	—	ГУР №1 / Вентилятор радиатора (6,2 л с наддувом) — при наличии
4	30 ампер розовый	—	Стартер
5	40 ампер зеленый	—	Электронный контроль устойчивости
6	30 ампер розовый	—	Электронный контроль устойчивости
7	—	—	Предохранитель — Запасной
8	20 ампер синий	—	Police Ignition Run / ACC # 2
9	—	20 ампер желтый	Модуль полного привода — при наличии
10	—	10 ампер красный	Безопасность — при наличии / Лампа под капотом — Полиция
11	—	20 ампер желтый	Рога
12	—	10 ампер красный	Муфта кондиционера
13	—	—	Предохранитель — Запасной
14	—	—	Предохранитель — Запасной
15	—	20 ампер желтый	Левый HID — при наличии
16	—	20 ампер желтый	Спрятанный справа — при наличии
18	50 ампер красный	—	Вентилятор радиатора №2 — при наличии
19	50 ампер красный	—	ГУР №2 / Вентилятор радиатора (6,2 л с наддувом)
20	30 ампер розовый	—	Мотор стеклоочистителя
21 год	30 ампер розовый	—	Омыватели фар — при наличии / Питание полиции
22	40 Amp Green / 20 Amp Blue — Police	—	Насос охлаждения двигателя (6,2 л с наддувом) / корм для полицейской летучей мыши № 3 — при наличии
23	20 ампер синий	—	Корм для полицейских летучих мышей №1 — при наличии
24	20 ампер синий	—	Корм для полицейских летучих мышей №3 — при наличии
28	—	—	Предохранитель — Запасной
29	—	15 Amp Blue	Модуль управления коробкой передач (полиция Лос-Анджелеса)
30	—	—	Предохранитель — Запасной
31 год	—	25 Amp Clear	Модуль двигателя
32	—	—	Предохранитель — Запасной
33	—	—	Предохранитель — Запасной
34	—	25 Amp Clear	Трансмиссия # 1
35 год	—	20 ампер желтый	Трансмиссия # 2
36	—	10 ампер красный	Антиблокировочный тормозной модуль
37	—	10 ампер красный	Реле контроллера двигателя / радиатора вентилятора — при наличии
38	—	10 ампер красный	Модуль подушки безопасности
39	—	10 ампер красный	Модуль гидроусилителя руля / реле муфты переменного тока
48	—	10 ампер красный	Модуль полного привода / отключение переднего моста (LX) / адаптивный круиз-контроль (LA) — при наличии
49	—	—	Предохранитель — Запасной
50	—	—	Предохранитель — Запасной
51	—	20 ампер желтый	Вакуумный насос
52	—	5 Amp Tan	Адаптивный круиз (LD / LX) — при наличии
53	—	—	Предохранитель — Запасной

Задний центр распределения питания

Назначение предохранителей в заднем распределительном щите (2015 г.)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
2	60 ампер желтый	—	Передний канал PDC №1
3	—	—	Предохранитель — Запасной
4	60 ампер желтый	—	Передний канал PDC №2
5	30 ампер розовый	—	Люк на крыше / Купол — Полиция
6	40 ампер зеленый	—	Наружное освещение №1
7	40 ампер зеленый	—	Наружное освещение # 2
8	30 ампер розовый	—	Внутреннее Освещение
9	40 ампер зеленый	—	Силовые замки
10	30 ампер розовый	—	Модуль управления дверью водителя
11	30 ампер розовый	—	Модуль управления дверью пассажира
12	—	20 ампер желтый	Двойная центральная консоль USB на задней панели / IP-прикуриватель — при наличии
15	40 ампер зеленый	—	Вентилятор HVAC
16	20 ампер синий	—	Левый прожектор — Полиция
17	—	—	Предохранитель — Запасной
18	30 ампер розовый	—	Сетевой интерфейс мода — Полиция
19	—	—	Предохранитель — Запасной
20	—	—	Предохранитель — Запасной
21 год	30 Amp Pink (6.2L Supercharged) 25 Amp Clear (LD STD)		Топливный насос (6,2 л с наддувом) Топливный насос (LD STD)
22	—	20 Amp Yellow — Police 10 Amp Red — Лос-Анджелес	Правый прожектор — интегрированный центральный стек Police — LA
23	—	10 ампер красный	Топливный люк / диагностический порт
24	—	15 Amp Blue	Интегрированный центральный стек -LD / LX
25	—	10 ампер красный	Монитор давления в шинах
26		15 Amp Blue — LD / LX 25 Amp Clear — LA 30 Amp Green — LA 6.2L Supercharged	Коробка передач / Электронный модуль переключения передач (LD / LX) Топливный насос (LA) Топливный насос (LA 6.2L с наддувом)
27	—	25 Amp Clear	Усилитель — при наличии
31 год	—	25-амперный выключатель	Сиденья с электроприводом
32	—	15 Amp Blue	Модуль / кластер HVAC
33		15 Amp Blue	Замок зажигания / модуль РЧ-концентратора / замок рулевой колонки-LX, если имеется
34	—	10 ампер красный	Модуль рулевой колонки / Часы / Запасной — Полиция
35 год	—	5 Amp Tan	Датчик батареи
36	—	15 Amp Blue	Электронный выпускной клапан — при наличии
37	—	20 ампер желтый	Радио
38		15 Amp Blue — LD / LX 20 Amp Yellow — LA	Розетка консоли / медиацентр консоли (LD / LX) Розетка внутри подлокотника / медиацентр консоли (LA)
40	—	—	Предохранитель — Запасной
41 год	—	—	Предохранитель — Запасной
42	30 ампер розовый	—	Заднее размораживание
43 год	—	20 ампер желтый	Задние сиденья с подогревом / Модуль рулевого колеса
44	—	10 ампер красный	Система помощи при парковке / мертвая зона / камера заднего вида
45		15 Amp Blue	Панель приборов / Зеркало заднего вида / Компас (LDLX) / Датчик влажности
46	—	—	Предохранитель — Запасной
47		10 ампер красный	Адаптивное переднее освещение / автоматический дальний свет / дневные ходовые огни — при наличии
48	—	20 ампер желтый	Активная подвеска — SRT
49	—	—	Предохранитель — Запасной
50	—	—	Предохранитель — Запасной
51	—	20 ампер желтый	Передние сиденья с подогревом — при наличии
52		10 ампер красный	Подстаканники с подогревом / переключатели на задних сиденьях — при наличии
53	—	10 ампер красный	Модуль HVAC / Датчик температуры в автомобиле
54	—	10 ампер красный	Модуль подушки безопасности (LA)
55	—	—	Предохранитель — Запасной
56	—	—	Предохранитель — Запасной
57	—	—	Предохранитель — Запасной
58	—	10 ампер красный	Модуль подушки безопасности (LD / LX)
59	—	20 ампер желтый	Регулируемые педали — Police
60	—	5 Amp Tan	Форсунки омывателя с подогревом (LD)
61	—	20 ампер желтый	Зажигалка для сигар (Лос-Анджелес) — при наличии
62	—	—	Предохранитель — Запасной
63	—	—	Предохранитель — Запасной
64	—	25-амперный выключатель	Задние окна (LD / LX)
65	—	10 ампер красный	Модуль подушки безопасности
66	—	—	Предохранитель — Запасной
67	—	10 ампер красный	Датчик дождя и света / люк
68		10 ампер красный	Двойная розетка USB — R / A Sense (LD / LX) Задний солнцезащитный козырек (LD / LX)
69	—	—	Предохранитель — Запасной
70	—	—	Предохранитель — Запасной

2016 г.

Передний центр распределения питания

Назначение предохранителей в переднем распределительном щите (2016 г.)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
1	—	—	Предохранитель — Запасной
2	40 ампер зеленый	—	Вентилятор радиатора №1 — (без наддува 6,2 л)
3	50 ампер красный		Электроусилитель руля №1 — при наличии / вентилятор радиатора (6,2 л с наддувом) — при наличии
4	30 ампер розовый	—	Стартер
5	40 ампер зеленый	—	Электронный контроль устойчивости
6	30 ампер розовый	—	Электронный контроль устойчивости
7	20 ампер синий	—	Police Ignition Run / ACC # 1
8	20 ампер синий	—	Police Ignition Run / ACC # 2
9	—	20 ампер желтый	Модуль полного привода — при наличии
10	—	10 ампер красный	Безопасность — При наличии / Подкапотный фонарь — Полиция
11	—	20 ампер желтый	Рога
12	—	10 ампер красный	Муфта кондиционера
13	—	—	Предохранитель — Запасной
14	—	—	Предохранитель — Запасной
15	—	20 ампер желтый	Левый HID — при наличии
16	—	20 ампер желтый	Спрятанный справа — при наличии
18	50 ампер красный	—	Вентилятор радиатора №2 — (без наддува 6,2 л)
19	50 ампер красный	—	Электроусилитель рулевого управления №2 — при наличии / вентилятор радиатора (6,2 л с наддувом)
20	30 ампер розовый	—	Мотор стеклоочистителя
21 год	30 Amp Pink 20 Amp Blue — Police		Омыватели фар — при наличии корма для полицейской летучей мыши №2
22	40 Amp Green / 20 Amp Blue — Police		Насос охлаждения двигателя (6,2 л с наддувом) / корм # 3
23	20 ампер синий	—	Корм для полицейских летучих мышей №1
24	20 ампер синий	—	Police Ignition Run / ACC Feed # 3
28	—	—	Предохранитель — Запасной
29		15 Amp Blue	Модуль управления коробкой передач (Challenger / Charger Police) / Электронный модуль переключения передач (Challenger)
30	—	—	Предохранитель — Запасной
31 год	—	25 Amp Clear	Модуль двигателя
32	—	—	Предохранитель — Запасной
33	—	—	Предохранитель — Запасной
34	—	25 Amp Clear	Трансмиссия # 1
35 год	—	20 ампер желтый	Трансмиссия # 2
36	—	10 ампер красный	Антиблокировочный тормозной модуль
37		10 ампер красный	Контроллер двигателя / Реле вентилятора радиатора (Зарядное устройство / 300) / Модуль электроусилителя рулевого управления (Зарядное устройство / 300) / Реле топливного насоса (Зарядное устройство / 300) / 5-ступенчатая
38	—	10 ампер красный	Модуль подушки безопасности
39		10 ампер красный	EPS (Challenger) / EHPS (Police) / Реле сцепления переменного тока / Реле вакуумного насоса / Реле топливного насоса (Challenger) / Реле вентилятора радиатора (Challenger)
48		10 ампер красный	Модуль полного привода (зарядное устройство / 300) / отключение переднего моста (зарядное устройство / 300) / Adaptive Cruise (Challenger) — при наличии
49	—	—	Предохранитель — Запасной
50	—	—	Предохранитель — Запасной
51	—	20 ампер желтый	Вакуумный насос
52	—	5 Amp Tan	Адаптивный круиз (зарядное устройство / 300) — при наличии
53	—	—	Предохранитель — Запасной

Задний центр распределения питания

Назначение предохранителей в заднем распределительном щите (2016 г.)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
2	60 ампер желтый	—	Передний канал PDC №1
3	—	—	Предохранитель — Запасной
4	60 ампер желтый	—	Передний канал PDC №2
5	30 Amp Pink 20 Amp Blue — Police	—	Люк на крыше / Купол — Полиция
6	40 ампер зеленый	—	Наружное освещение №1
7	40 ампер зеленый	—	Наружное освещение # 2
8	30 ампер розовый	—	Внутреннее Освещение
9	40 ампер зеленый	—	Силовые замки
10	30 ампер розовый	—	Модуль управления дверью водителя
11	30 ампер розовый	—	Модуль управления дверью пассажира
12		20 ампер желтый	Двойная центральная консоль USB на задней панели / IP-прикуриватель — при наличии
15	40 ампер зеленый	—	Вентилятор HVAC
16	20 ампер синий	—	Левый прожектор — Полиция
17	—	—	Предохранитель — Запасной
18	30 ампер розовый		Сетевой интерфейс мода — Полиция
19	—	—	Предохранитель — Запасной
20	—	—	Предохранитель — Запасной
21 год	30 ампер розовый	—	Топливный насос
22	—	20 Amp Yellow — Полиция	Правый прожектор — Полиция
23	—	10 ампер красный	Топливный люк / диагностический порт
24	—	10 ампер красный	Интегрированный центральный стек
25	—	10 ампер красный	Монитор давления в шинах
26		15 Amp Blue	Модуль передачи Cygnus (зарядное устройство / 300) / Электронный модуль переключения передач (зарядное устройство / 300)
27	—	25 Amp Clear	Усилитель — при наличии
31 год	—	25-амперный выключатель	Сиденья с электроприводом — при наличии
32	—	15 Amp Blue	Модуль / кластер HVAC
33		15 Amp Blue	Замок зажигания / модуль РЧ-концентратора / замок рулевой колонки (300) — при наличии
34	—	10 ампер красный	Модуль рулевой колонки / Часы (300)
35 год	—	5 Amp Tan	Датчик батареи
36	—	15 Amp Blue	Электронный выпускной клапан — при наличии
37	—	20 ампер желтый	Радио
38	—	20 ампер желтый	Розетка внутри подлокотника / медиацентр консоли
40	—	—	Предохранитель — Запасной
41 год	—	—	Предохранитель — Запасной
42	30 ампер розовый	—	Заднее размораживание
43 год		20 ампер желтый	Комфортное сиденье и модуль рулевого колеса (рулевое колесо с подогревом / подогрев задних сидений)
44	—	10 ампер красный	Система помощи при парковке / мертвая зона / камера заднего вида
45		15 Amp Blue	Панель приборов / Зеркало заднего вида / Компас (Зарядное устройство / 300) / Датчик влажности
46	—	—	Предохранитель — Запасной
47		10 ампер красный	Адаптивное переднее освещение / автоматический дальний свет / дневные ходовые огни — при наличии
48	—	20 ампер желтый	Активная подвеска — при наличии
49	—	—	Предохранитель — Запасной
50	—	—	Предохранитель — Запасной
51	—	20 ампер желтый	Передние сиденья с подогревом — при наличии
52		10 ампер красный	Подстаканники с подогревом / переключатели на задних сиденьях — при наличии
53	—	10 ампер красный	Модуль HVAC / Датчик температуры в автомобиле
54	—	—	Предохранитель — Запасной
55	—	—	Предохранитель — Запасной
56	—	—	Предохранитель — Запасной
57	—	—	Предохранитель — Запасной
58	—	10 ампер красный	Модуль подушки безопасности
59	—	20 ампер желтый	Регулируемые педали — Police
60	—	5 Amp Tan	Форсунки омывателя с подогревом (зарядное устройство)
61	—	—	Предохранитель — Запасной
62	—	—	Предохранитель — Запасной
63	—	—	Предохранитель — Запасной
64	—	25-амперный выключатель	Задние окна (зарядное устройство / 300)
65	—	10 ампер красный	Модуль подушки безопасности
66	—	—	Предохранитель — Запасной
67		10 ампер красный	Датчик дождя и света / Люк на крыше / Внутреннее зеркало заднего вида / Освещение розеток (центральная консоль) / Реле аварийной сигнализации полиции
68		10 ампер красный	Двойная розетка USB-R / A Sense (зарядное устройство / 300) Задний солнцезащитный козырек (зарядное устройство / 300)
69	—	—	Предохранитель — Запасной
70	—	—	Предохранитель — Запасной

2017 г.

Передний центр распределения питания

Назначение предохранителей в переднем распределительном щите (2017)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
1	—	—	Предохранитель — Запасной
2	40 ампер зеленый	—	Вентилятор радиатора №1 — (без наддува 6,2 л)
3	50 ампер красный		Электроусилитель руля №1 — при наличии / вентилятор радиатора (6,2 л с наддувом) — при наличии
4	30 ампер розовый	—	Стартер
5	40 ампер зеленый	—	Антиблокировочный тормоз
6	30 ампер розовый	—	Антиблокировочный тормоз
7	20 ампер синий	—	Police Ignition Run / ACC # 1
8	20 ампер синий	—	Police Ignition Run / ACC # 2
9	—	20 ампер желтый	Модуль полного привода — при наличии
10	—	10 ампер красный	Вторжение MOD (300) / Лампа под капотом — Полиция
11	—	20 ампер желтый	Рога
12	—	10 ампер красный	Муфта кондиционера
13	—	—	Предохранитель — Запасной
14	—	—	Предохранитель — Запасной
15	—	20 ампер желтый	Левый HID — при наличии
16	—	20 ампер желтый	Спрятанный справа — при наличии
18	50 ампер красный	—	Вентилятор радиатора №2 — (без наддува 6,2 л)
19	50 ампер красный	—	Электроусилитель руля №2 — при наличии / Вентилятор радиатора №2 (6,2 л с наддувом)
20	30 ампер розовый	—	Мотор стеклоочистителя
21 год	30 Amp Pink 20 Amp Blue — Police		Омыватели фар — при наличии корма для полицейской летучей мыши №2
22	40 Amp Green / 20 Amp Blue — Police		Насос охлаждения двигателя (6,2 л с наддувом) / корм # 3
23	20 ампер синий	—	Корм для полицейских летучих мышей №1
24	20 ампер синий	—	Police Ignition Run / ACC Feed # 3
28	—	—	Предохранитель — Запасной
29	—	15 Amp Blue	Модуль управления трансмиссией (Challenger / Charger Police)
30	—	—	Предохранитель — Запасной
31 год	—	25 Amp Clear	Модуль двигателя
32	—	—	Предохранитель — Запасной
33	—	—	Предохранитель — Запасной
34	—	25 Amp Clear	ПОДАЧА ASD №1
35 год	—	20 ампер желтый	ПОДАЧА ASD №2
36	—	10 ампер красный	Антиблокировочный тормозной модуль
37	—	10 ампер красный	Реле контроллера двигателя / радиатора вентилятора (зарядное устройство / 300)
38	—	10 ампер красный	Модуль подушки безопасности
39	—	10 ампер красный	Реле сцепления EPS / AC / реле вакуумного насоса
48	—	10 ампер красный	Модуль полного привода / отключение переднего моста — при наличии
49	—	—	Предохранитель — Запасной
50	—	—	Предохранитель — Запасной
51	—	20 ампер желтый	Вакуумный насос
52	—	5 Amp Tan	Адаптивный круиз — при наличии
53	—	—	Предохранитель — Запасной

Задний центр распределения питания

Назначение предохранителей в заднем распределительном щите (2017)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
2	60 ампер желтый	—	Передний канал PDC №1
3	—	—	Предохранитель — Запасной
4	60 ампер желтый	—	Передний канал PDC №2
5	30 Amp Pink 20 Amp Blue — Police	—	Люк на крыше / купольный светильник — полиция
6	40 ампер зеленый	—	Наружное освещение №1
7	40 ампер зеленый	—	Наружное освещение # 2
8	30 ампер розовый	—	Внутреннее Освещение
9	40 ампер зеленый	—	Силовые замки
10	30 ампер розовый	—	Модуль управления дверью водителя
11	30 ампер розовый	—	Модуль управления дверью пассажира
12	—	20 ампер желтый	Двойная центральная консоль USB на задней панели / IP-прикуриватель — при наличии
15	40 ампер зеленый	—	Вентилятор HVAC
16	20 ампер синий	—	Левый прожектор — Полиция
17	—	—	Предохранитель — Запасной
18	30 ампер розовый	—	VISM MOD — Полиция
19	—	—	Предохранитель — Запасной
20	—	—	Предохранитель — Запасной
21 год	30 ампер розовый	—	Топливный насос
22	—	20 Amp Yellow — Полиция	Правый прожектор — Полиция
23	—	10 ампер красный	Топливный люк / диагностический порт
24	—	10 ампер красный	Интегрированный центральный стек
25	—	10 ампер красный	Монитор давления в шинах
26		15 Amp Blue	Модуль трансмиссии (зарядное устройство / 300) / топливный насос
27	—	25 Amp Clear	Усилитель — при наличии
31 год	—	25-амперный выключатель	Сиденья с электроприводом — при наличии
32	—	15 Amp Blue	Модуль / кластер HVAC
33	—	15 Amp Blue	Замок зажигания / модуль РЧ-концентратора / замок рулевой колонки (300) — при наличии
34	—	10 ампер красный	Модуль рулевой колонки / Часы (300)
35 год	—	5 Amp Tan	Датчик батареи
36	—	15 Amp Blue	Электронный выпускной клапан — при наличии
37	—	20 ампер желтый	Радио
38	—	20 ампер желтый	Розетка внутри подлокотника / медиацентр консоли
40	—	—	Предохранитель — Запасной
41 год	—	—	Предохранитель — Запасной
42	30 ампер розовый	—	Заднее размораживание
43 год	—	20 ампер желтый	(Обогрев рулевого колеса / обогрев задних сидений)
44	—	10 ампер красный	Система помощи при парковке / мертвая зона / камера заднего вида
45	—	15 Amp Blue	Кластер / Зеркало заднего вида / Уход за пределы полосы движения
46	—	—	Предохранитель — Запасной
47		10 ампер красный	Адаптивное переднее освещение / дневные ходовые огни — при наличии
48	—	20 ампер желтый	Активная подвеска — (6,4 л / 6,2 л)
49	—	—	Предохранитель — Запасной
50	—	—	Предохранитель — Запасной
51	—	20 ампер желтый	Передние сиденья с подогревом / вентиляцией — при наличии
52		10 ампер красный	Подстаканники с подогревом / переключатели на задних сиденьях — при наличии
53	—	10 ампер красный	Модуль HVAC / Датчик температуры в автомобиле
54	—	—	Предохранитель — Запасной
55	—	—	Предохранитель — Запасной
56	—	—	Предохранитель — Запасной
57	—	—	Предохранитель — Запасной
58	—	10 ампер красный	Модуль подушки безопасности
59	—	20 ампер желтый	Регулируемые педали — Police
60	—	—	Предохранитель — Запасной
61	—	—	Предохранитель — Запасной
62	—	—	Предохранитель — Запасной
63	—	—	Предохранитель — Запасной
64	—	25-амперный выключатель	Задние окна (зарядное устройство / 300)
65	—	10 ампер красный	Модуль подушки безопасности
66	—	—	Предохранитель — Запасной
67		10 ампер красный	Датчик дождя и света / люк на крыше / внутреннее зеркало заднего вида / реле аварийного отключения полиции
68		10 ампер красный	Двойная розетка USB -R / A Sense (зарядное устройство / 300) Задний солнцезащитный козырек (зарядное устройство / 300) RR USB-таймер
69	—	—	Предохранитель — Запасной
70	—	—	Предохранитель — Запасной

2018, 2019

Передний центр распределения питания

Назначение предохранителей в переднем распределительном щите (2018)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
1	—	—	Предохранитель — Запасной
2	40 ампер зеленый	—	Вентилятор радиатора №1 — (без наддува 6,2 л)
3	50 ампер красный	—	Электроусилитель руля №1 — при наличии
4	30 ампер розовый	—	Стартер
5	40 ампер зеленый	—	Антиблокировочный тормоз
6	30 ампер розовый	—	Антиблокировочный тормоз
7	20 ампер синий	—	Police Ignition Run / ACC # 1
8	50 ампер красный / 20 ампер синий	—	Вентилятор радиатора (6,2 л с наддувом) / Police Ignition Run / ACC # 2
9	—	20 ампер желтый	Модуль полного привода — при наличии
10	—	10 ампер красный	МОД на вторжение (300) — Если есть / Под капотом Лампа — Полиция
11	—	20 ампер желтый	Рога
12	—	10 ампер красный	Муфта кондиционера
13	—	—	Предохранитель — Запасной
14	—	—	Предохранитель — Запасной
15	—	20 ампер желтый	Левый HID — при наличии
16	—	20 ампер желтый	Спрятанный справа — при наличии
18	50 ампер красный	—	Вентилятор радиатора — (без наддува 6,2 л)
19	50 ампер красный	—	Электроусилитель руля №2 — при наличии
20	30 ампер розовый	—	Мотор стеклоочистителя
21 год	30 Amp Pink 20 Amp Blue — Полиция		Омыватели фар — при наличии корма для полицейской летучей мыши №2
22	40 Amp Green / 20 Amp Blue — Police		Насос охлаждения двигателя (6,2 л с наддувом) / корм # 3
23	20 ампер синий	—	Корм для полицейских летучих мышей №1
24	50 ампер красный / 20 ампер синий	—	Вентилятор радиатора (6,2 л с наддувом) / Пуск зажигания Police / Подача ACC №3
28	—	—	Предохранитель — Запасной
29		15 Amp Blue	Модуль управления коробкой передач (Challenger / Charger Police) / Электронный модуль переключения передач (Challenger)
30	—	—	Предохранитель — Запасной
31 год	—	25 Amp Clear	Модуль двигателя
32	—	—	Предохранитель — Запасной
33	—	—	Предохранитель — Запасной
34	—	25 Amp Clear	Трансмиссия # 1
35 год	—	20 ампер желтый	Трансмиссия # 2
36	—	10 ампер красный	2018: антиблокировочный тормозной модуль 2019: антиблокировочный тормозной модуль / модуль блокировки рулевой колонки (300 при наличии)
37		10 ампер красный	Контроллер двигателя / Реле вентилятора радиатора (Зарядное устройство / 300) / Модуль электроусилителя рулевого управления (Зарядное устройство / 300) / 5-ступенчатый КПП
38	—	10 ампер красный	Модуль подушки безопасности
39		10 ампер красный	EPS (Challenger) / EHPS (Police) / Реле сцепления переменного тока / Реле вакуумного насоса / Реле вентилятора радиатора (Challenger)
48	—	10 ампер красный	Модуль полного привода / отключение переднего моста — при наличии
49	—	—	Предохранитель — Запасной
50	—	—	Предохранитель — Запасной
51	—	20 ампер желтый	Вакуумный насос
52	—	5 Amp Tan	Адаптивный круиз — при наличии
53	—	—	Предохранитель — Запасной

Задний центр распределения питания

Назначение предохранителей в заднем распределительном щите (2018)

Полость	Патронный предохранитель	Мини-предохранитель	Описание
2	60 ампер желтый	—	Передний канал PDC №1
3	—	—	Предохранитель — Запасной
4	60 ампер желтый	—	Передний канал PDC №2
5	30 Amp Pink 20 Amp Blue — Police	—	Люк на крыше / купольный светильник — полиция
6	40 ампер зеленый	—	Наружное освещение №1
7	40 ампер зеленый	—	Наружное освещение # 2
8	30 ампер розовый	—	Внутреннее Освещение
9	40 ампер зеленый	—	Силовые замки
10	30 ампер розовый	—	Модуль управления дверью водителя
11	30 ампер розовый	—	Модуль управления дверью пассажира
12		20 ампер желтый	Двойная центральная консоль USB на задней панели / IP-прикуриватель — при наличии
15	40 ампер зеленый	—	Вентилятор HVAC
16	20 ампер синий	—	Левый прожектор — Полиция
17	20 ампер синий	—	Правый прожектор — Полиция
18	30 ампер розовый	—	Mod Network Interface — Полиция
19	—	—	Предохранитель — Запасной
20	—	—	Предохранитель — Запасной
21 год	30 ампер розовый	—	Топливный насос (не 6,2 л SRT Demon)
22	—	5 Amp Tan	Cyber Gateway Mod
23	—	10 ампер красный	Топливный люк / диагностический порт
24	—	10 ампер красный	Интегрированный центральный стек
25	—	10 ампер красный	Монитор давления в шинах
26		15 Amp Blue	Модуль передачи Cygnus (зарядное устройство / 300) / Электронный модуль переключения передач (зарядное устройство / 300)
27	—	25 Amp Clear	Усилитель — при наличии
31 год	—	25-амперный выключатель	Сиденья с электроприводом — при наличии
32	—	15 Amp Blue	Модуль / кластер HVAC
33		15 Amp Blue	Замок зажигания / модуль РЧ-концентратора / замок рулевой колонки (300) — при наличии
34	—	10 ампер красный	Модуль рулевой колонки / Часы (300)
35 год	—	5 Amp Tan	Датчик батареи
36	—	15 Amp Blue	Электронный выпускной клапан — при наличии
37	—	20 ампер желтый	Радио
38	—	20 ампер желтый	Розетка внутри подлокотника / медиацентр консоли
40	30 ампер розовый	—	Топливный насос (6,2 л SRT Demon — при наличии)
41 год	30 ампер розовый	—	Топливный насос (6,2 л SRT Demon — при наличии)
42	30 ампер розовый	—	Заднее размораживание
43 год		20 ампер желтый	Комфортное сиденье и модуль рулевого колеса (рулевое колесо с подогревом / подогрев задних сидений)
44	—	10 ампер красный	Система помощи при парковке / мертвая зона / камера заднего вида
45		15 Amp Blue	Кластер / Зеркало заднего вида / Компас (Зарядное устройство / 300) / Датчик влажности / Камера переднего обзора (выезд с полосы движения) / Cyber Gateway
46	—	—	Предохранитель — Запасной
47		10 ампер красный	Адаптивное переднее освещение / дневные ходовые огни — при наличии
48	—	20 ампер желтый	Активная подвеска — (6,4 л / 6,2 л)
49	—	—	Предохранитель — Запасной
50	—	—	Предохранитель — Запасной
51	—	20 ампер желтый	Передние сиденья с подогревом / вентиляцией — при наличии
52		10 ампер красный	Подстаканники с подогревом / переключатели на задних сиденьях — при наличии
53	—	10 ампер красный	Модуль HVAC / Датчик температуры в автомобиле
54	—	—	Предохранитель — Запасной
55	—	—	Предохранитель — Запасной
56	—	—	Предохранитель — Запасной
57	—	—	Предохранитель — Запасной
58	—	10 ампер красный	Модуль подушки безопасности
59	—	20 ампер желтый	Регулируемые педали — Police
60	—	—	Предохранитель — Запасной
61	—	—	Предохранитель — Запасной
62	—	—	Предохранитель — Запасной
63	—	—	Предохранитель — Запасной
64	—	25-амперный выключатель	Задние окна (зарядное устройство / 300)
65	—	10 ампер красный	Модуль подушки безопасности
66	—	—	Предохранитель — Запасной
67		10 ампер красный	Датчик дождя и света / люк на крыше / внутреннее зеркало заднего вида / реле аварийного отключения полиции
68		10 ампер красный	Двойная розетка USB -R / A Sense (зарядное устройство / 300) Задний солнцезащитный козырек (зарядное устройство / 300) RR USB-таймер
69	—	—	Предохранитель — Запасной
70	—	—	Предохранитель — Запасной
