Среднеразмерный седан Dodge Avenger выпускался с 2007 по 2014 год. В этой статье вы найдете схемы блоков предохранителей Dodge Avenger 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годов , получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей
Встроенный силовой модуль (блок предохранителей) расположен в моторном отсеке рядом с воздушным фильтром.
Этот центр содержит патронные предохранители и мини предохранители. Этикетка, которая идентифицирует каждый компонент, может быть напечатана на внутренней стороне крышки.

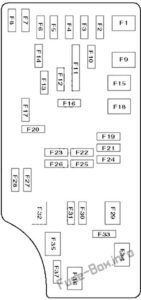

Схемы блока предохранителей
2008 г.
Назначение предохранителей в ИПМ (2008 г.)
| Полость | Патронный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 ампер зеленый | — | — |
| 2 | — | 20 ампер желтый | — |
| 3 | — | 10 ампер красный | Питание от аккумулятора — центральный верхний стоп-сигнал (CHMSL) / выключатель тормоза |
| 4 | — | 10 ампер красный | Питание аккумулятора — выключатель зажигания |
| 5 | — | 20 ампер желтый | Буксировка прицепа — при наличии |
| 6 | — | 10 ампер красный | Зажигание выключено (IOD) — выключатель зеркала с электроприводом / климат-контроль |
| 7 | — | 30 ампер зеленый | Зажигание выключено (IOD) Sense 1 |
| 8 | 30 ампер зеленый | Зажигание выключено (IOD) Sense 2 | |
| 9 | 40 ампер зеленый | Питание от аккумулятора — сиденья с электроприводом — при наличии / Пневматический насос PZEV — при наличии | |
| 10 | — | 20 ампер желтый | Питание от аккумулятора — узел кабины (CCN) |
| 11 | — | 15 Amp Lt Blue | Выбираемая розетка |
| 12 | — | 20 ампер желтый | — |
| 13 | — | 20 ампер желтый | — |
| 14 | 10 ампер красный | Зажигание выключено (IOD) — узел кабины (CCN) / внутреннее освещение | |
| 15 | 40 ампер зеленый | — | Питание от аккумулятора — реле вентилятора радиатора |
| 16 | — | 15 Amp Lt. Blue | IGN Run / ACC -Cigar Lighter / PWR Люк на крыше |
| 17 | — | 10 ампер красный | Зажигание выключено (IOD) — модуль беспроводного управления (WCM) / часы / модуль рулевого управления (SCM) |
| 18 | 40 ампер зеленый | Питание от батареи — реле автоматического отключения (ASD) | |
| 19 | — | 20 ампер желтый | Зажигание выключено (IOD) — Питание усилителя мощности 2 — при наличии |
| 20 | — | 15 Amp Lt. Blue | Зажигание выключено (IOD) — Радио |
| 21 год | — | 10 ампер красный | — |
| 22 | — | 10 ампер красный | Работа зажигания — климат-контроль / горячий подстаканник — при наличии |
| 23 | — | 15 Amp Lt. Blue | Подача реле автоматического отключения (ASD) 3 |
| 24 | — | 25 Amp Clear | Питание от аккумулятора — Питание люка PWR |
| 25 | — | 10 ампер красный | Зажигание — Зеркала с подогревом — При наличии |
| 26 | — | 15 Amp Lt. Blue | Питание реле автоматического отключения (ASD) 2 |
| 27 | — | 10 ампер красный | Запуск зажигания — модуль классификации пассажиров (OCM) / контроллер удержания пассажиров (ORC) |
| 28 | — | 10 ампер красный | Запуск зажигания — модуль классификации пассажиров (OCM) / контроллер удержания пассажиров (ORC) |
| 29 | — | — | Горячая машина (предохранитель не требуется) |
| 30 | — | 20 ампер желтый | Работа зажигания — сиденья с подогревом — при наличии |
| 31 год | — | 10 ампер красный | — |
| 32 | 30 ампер розовый | Автоматическое выключение (ASD) Relay Feed 1 | |
| 33 | — | 10 ампер красный | Питание от аккумуляторной батареи — блок переключателей / разъем диагностического канала / модуль управления трансмиссией (PCM) |
| 34 | 30 ампер розовый | Питание от аккумулятора — Модуль антиблокировочной системы тормозов (ABS) — если установлен / Модуль электронной программы стабилизации (ESP) — при наличии | |
| 35 год | 40 ампер зеленый | — | Питание от аккумулятора — Модуль антиблокировочной системы тормозов (ABS) — при наличии / Модуль электронной программы стабилизации (ESP) — при наличии |
| 36 | 30 ампер розовый | — | Питание от аккумулятора — модуль двери пассажира (PDM) / модуль двери водителя (DDM) |
| 37 | — | 25 Amp Clear | — |
2009, 2010
Назначение предохранителей в ИПМ (2009, 2010)
| Полость | Патронный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 ампер зеленый | — | Модуль Power Top — при наличии |
| 2 | — | 20 ампер желтый | Модуль AWD |
| 3 | — | 10 ампер красный | Питание от аккумулятора — центральный верхний стоп-сигнал (CHMSL) / выключатель тормоза |
| 4 | — | 10 ампер красный | Питание от аккумулятора — выключатель зажигания |
| 5 | — | 20 ампер желтый | Буксировка прицепа — при наличии |
| 6 | — | 10 ампер красный | Зажигание выключено (IOD) — выключатель зеркала с электроприводом / климат-контроль |
| 7 | — | 30 ампер зеленый | Зажигание выключено (IOD) Sense 1 |
| 8 | — | 30 ампер зеленый | Зажигание выключено (IOD) Sense 2 |
| 9 | 40 ампер зеленый | Подача аккумулятора — Силовые сиденья — при наличии / Пневматический насос PZEV — при наличии | |
| 10 | — | 20 ампер желтый | Питание от батареи — узел отсека кабины (CCN) |
| 11 | — | 15 Amp Lt Blue | Выбираемая розетка |
| 12 | — | 20 ампер желтый | — |
| 13 | — | 20 ампер желтый | — |
| 14 | — | 10 ампер красный | Зажигание выключено (IOD) — узел кабины (CCN) / внутреннее освещение |
| 15 | 40 ампер зеленый | — | Питание от аккумуляторной батареи — реле вентилятора радиатора |
| 16 | — | 15 Amp Lt. Blue | IGN Run / ACC -Cigar Lighter / PVVR Люк на крыше |
| 17 | — | 10 ампер красный | Зажигание выключено (IOD) — модуль беспроводного управления (WCM) / часы / модуль рулевого управления (SCM) |
| 18 | 40 ампер зеленый | — | Питание от аккумулятора — реле автоматического отключения (ASD) |
| 19 | — | 20 ампер желтый | Зажигание выключено (IOD) — питание усилителя мощности 2 — при наличии |
| 20 | — | 15 Amp Lt. Blue | Ignition Off Draw (IOD) — Радио |
| 21 год | — | 10 ампер красный | — |
| 22 | — | 10 ампер красный | Работа зажигания — климат-контроль / горячий подстаканник — при наличии |
| 23 | — | 15 Amp Lt. Blue | Подача реле автоматического отключения (ASD) 3 |
| 24 | — | 25 Amp Natural | Питание от аккумулятора — Питание люка PWR |
| 25 | — | 10 ампер красный | Запуск зажигания — зеркала с подогревом — при наличии |
| 26 | — | 15 Amp Lt. Blue | Питание реле автоматического отключения (ASD) 2 |
| 27 | — | 10 ампер красный | Запуск зажигания — модуль классификации пассажиров (OCM) / контроллер удержания пассажиров (ORC) |
| 28 | — | 10 ампер красный | Запуск зажигания — модуль классификации пассажиров (OCM) / контроллер удержания пассажиров (ORC) |
| 29 | — | — | Горячая машина (предохранитель не требуется) |
| 30 | — | 20 ампер желтый | Система зажигания — Подогрев сидений — При наличии |
| 31 год | — | 10 ампер красный | — |
| 32 | 30 ампер розовый | — | Автоматическое выключение (ASD) Relay Feed 1 |
| 33 | 10 ампер красный | Питание от аккумулятора — блок переключателей / разъем диагностической линии / модуль управления трансмиссией (PCM) | |
| 34 | 30 ампер розовый | Питание от аккумулятора — Модуль антиблокировочной системы тормозов (ABS) — при наличии / Модуль электронного контроля устойчивости (ESC) — при наличии | |
| 35 год | 40 ампер зеленый | — | Питание от аккумуляторной батареи — Модуль антиблокировочной системы тормозов (ABS) — Если установлен / Модуль электронного контроля устойчивости (ESC) — Если установлен |
| 36 | 30 ампер розовый | — | Питание от аккумулятора — модуль двери пассажира (PDM) / модуль двери водителя (DDM) |
| 37 | — | 25 Amp Natural | Модуль Power Top — при наличии |
2011 г.
Назначение предохранителей в ИПМ (2011 г.)
| Полость | Патронный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 ампер зеленый | — | Модуль Power Top — при наличии |
| 2 | — | 20 ампер желтый | Модуль AWD |
| 3 | — | 10 ампер красный | Центральный верхний стоп-сигнал (CHMSL) / выключатель тормоза |
| 4 | — | 10 ампер красный | Замок зажигания |
| 5 | — | 20 ампер желтый | Буксировка прицепа — при наличии |
| 6 | — | 10 ампер красный | Переключатель зеркала с электроприводом / климат-контроль |
| 7 | — | 30 ампер зеленый | Зажигание выключено (IOD) Sense 1 |
| 8 | 30 ампер зеленый | Зажигание выключено (IOD) Sense 2 | |
| 9 | 40 ампер зеленый | — | Питание от аккумулятора — сиденья с электроприводом — при наличии / воздушный насос PZEV — при наличии |
| 10 | — | 20 ампер желтый | Панель приборов / Замки с электроприводом / Внутреннее освещение |
| 11 | — | 15 Amp Lt Blue | Выбираемая розетка (внутри центрального подлокотника) |
| 12 | — | 20 ампер желтый | — |
| 13 | — | 20 ампер желтый | Зажигание |
| 14 | — | 10 ампер красный | Приборная доска |
| 15 | 40 ампер зеленый | — | Реле вентилятора радиатора |
| 16 | — | 15 Amp Lt. Blue | Прикуриватель / Люк на крыше — при наличии |
| 17 | — | 10 ампер красный | Модуль беспроводного управления (WCM) / Часы / Модуль рулевого управления (SCM) |
| 18 | 40 ампер зеленый | — | Реле автоматического отключения (ASD) |
| 19 | — | 20 ампер желтый | Усилитель звука — при наличии |
| 20 | — | 15 Amp Lt. Blue | Радио |
| 21 год | — | 10 ампер красный | Сирена — при наличии |
| 22 | — | 10 ампер красный | Запуск зажигания — климат-контроль / горячий подстаканник — при наличии |
| 23 | — | 15 Amp Lt. Blue | Реле автоматического отключения (ASD) 3 |
| 24 | — | 25 Amp Natural | Люк на крыше — при наличии |
| 25 | — | 10 ампер красный | Зажигание — Зеркала с подогревом — При наличии |
| 26 | — | 15 Amp Lt. Blue | Реле автоматического отключения (ASD) 2 |
| 27 | — | 10 ампер красный | Запуск зажигания — модуль классификации пассажиров (OCM) / контроллер удержания пассажиров (ORC) |
| 28 | — | 10 ампер красный | Запуск зажигания — модуль классификации пассажиров (OCM) / контроллер удержания пассажиров (ORC) |
| 29 | — | — | Горячая машина (предохранитель не требуется) |
| 30 | — | 20 ампер желтый | Система зажигания — подогрев сидений — при наличии |
| 31 год | — | 10 ампер красный | Омыватель фар-при наличии |
| 32 | 30 ампер розовый | — | Реле автоматического отключения (ASD) 1 |
| 33 | — | 10 ампер красный | Блок переключателей / диагностический разъем / модуль управления трансмиссией (PCM) |
| 34 | 30 ампер розовый | Модуль антиблокировочной системы тормозов (ABS) — при наличии / Модуль электронного контроля устойчивости (ESC) — при наличии | |
| 35 год | 40 ампер зеленый | — | Модуль антиблокировочной системы тормозов (ABS) — при наличии / Модуль электронного контроля устойчивости (ESC) — при наличии |
| 36 | 30 ампер розовый | — | Модуль двери пассажира (PDM) / Модуль двери водителя (DDM) |
| 37 | — | 25 Amp Natural | Модуль Power Top — при наличии |
2012, 2013, 2014
Назначение предохранителей в ИПМ (2012, 2013, 2014)
| Полость | Патронный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| 1 | 40 ампер зеленый | — | Модуль Power Top — при наличии |
| 2 | — | 20 ампер желтый | Тормозной вакуумный насос |
| 3 | — | 10 ампер красный | Центральный верхний стоп-сигнал (CHMSL) / выключатель тормоза |
| 4 | — | 10 ампер красный | Замок зажигания |
| 5 | — | 20 ампер желтый | Буксировка прицепа — при наличии |
| 6 | — | 10 ампер красный | Переключатель зеркала с электроприводом / климат-контроль |
| 7 | — | 30 ампер зеленый | Зажигание выключено (IOD) Sense 1 |
| 8 | — | 30 ампер зеленый | Зажигание выключено (IOD) Sense 2 |
| 9 | 40 ампер зеленый | Питание от аккумулятора — сиденья с электроприводом — при наличии | |
| 10 | — | 20 ампер желтый | Панель приборов / Блоки питания / Внутреннее освещение |
| 11 | — | 15 Amp Lt Blue | Выбираемая розетка (внутри центрального подлокотника) |
| 12 | — | — | — |
| 13 | — | 20 ампер желтый | Зажигание / прикуриватель |
| 14 | — | 10 ампер красный | Приборная доска |
| 15 | 40 ампер зеленый | — | Реле вентилятора радиатора |
| 16 | — | 15 Amp Lt. Blue | Люк на крыше — при наличии |
| 17 | — | 10 ампер красный | Модуль беспроводного управления (WCM) / Часы / Модуль рулевого управления (SCM) |
| 18 | 40 ампер зеленый | — | Реле автоматического отключения (ASD) |
| 19 | — | 20 ампер желтый | Усилитель звука — при наличии |
| 20 | — | 15 Amp Lt. Blue | Радио |
| 21 год | — | 10 ампер красный | Сирена — при наличии |
| 22 | — | 10 ампер красный | Запуск зажигания — климат-контроль / горячий подстаканник — при наличии |
| 23 | — | 15 Amp Lt. Blue | Реле автоматического отключения (ASD) 3 |
| 24 | — | 25 Amp Natural | Люк на крыше — при наличии |
| 25 | — | 10 ампер красный | Зажигание — Зеркала с подогревом — При наличии |
| 26 | — | 15 Amp Lt. Blue | Реле автоматического отключения (ASD) 2 |
| 27 | — | 10 ампер красный | Запуск зажигания — модуль классификации пассажиров (OCM) / контроллер удержания пассажиров (ORC) |
| 28 | — | 10 ампер красный | Запуск зажигания — модуль классификации пассажиров (OCM) / контроллер удержания пассажиров (ORC) |
| 29 | — | — | Горячая машина (предохранитель не требуется) |
| 30 | — | 20 ампер желтый | Система зажигания — подогрев сидений — при наличии |
| 31 год | — | — | Запасной |
| 32 | 30 ампер розовый | — | Реле автоматического отключения (ASD) 1 |
| 33 | — | 10 ампер красный | Блок переключателей / диагностический разъем / модуль управления трансмиссией (PCM) |
| 34 | 30 ампер розовый | — | Модуль антиблокировочной системы тормозов (ABS) — при наличии / Модуль электронного контроля устойчивости (ESC) — при наличии |
| 35 год | 40 ампер зеленый | — | Модуль антиблокировочной системы тормозов (ABS) — при наличии / Модуль электронного контроля устойчивости (ESC) — при наличии |
| 36 | 30 ампер розовый | — | Модуль двери пассажира (PDM) / Модуль двери водителя (DDM) |
| 37 | — | 25 Amp Natural | Модуль Power Top — при наличии |
