В этой статье мы рассмотрим Dodge Challenger третьего поколения после фейслифтинга, доступный с 2015 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Dodge Challenger 2015, 2016, 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Расположение блока предохранителей

Передний центр распределения питания

Передний центр распределения питания расположен в моторном отсеке со стороны пассажира.

Задний центр распределения питания

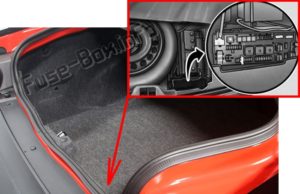

Также в багажнике под панелью доступа к запасным колесам расположен центр распределения мощности.

Схемы блока предохранителей

2015 г.

Моторного отсека

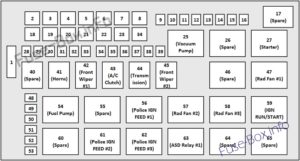

Назначение предохранителей в переднем PDC (2015)

Полость Патронный предохранитель Мини-предохранитель Описание
1 — — Предохранитель — Запасной
2 40 ампер зеленый — Вентилятор радиатора №1 — при наличии
3 50 ампер красный — ГУР №1 / Вентилятор радиатора (6,2 л с наддувом) — при наличии
4 30 ампер розовый — Стартер
5 40 ампер зеленый — Антиблокировочная система тормозов
6 30 ампер розовый — Антиблокировочная система тормозов
7 — — Предохранитель — Запасной
8 — — Предохранитель — Запасной
9 — 20 ампер желтый Модуль полного привода — при наличии
10 — 10 ампер красный Безопасность — При наличии / Подкапотный фонарь — Полиция
11 — 20 ампер желтый Рога
12 — 10 ампер красный Муфта кондиционера
13 — — Предохранитель — Запасной
14 — — Предохранитель — Запасной
15 — 20 ампер желтый LH HID
16 — 20 ампер желтый RH HID
18 40 ампер зеленый — Вентилятор радиатора №2 — при наличии
19 50 ампер красный — ГУР №2 / Вентилятор радиатора (6,2 л с наддувом)
20 30 ампер розовый — Мотор стеклоочистителя
21 год 30 ампер розовый — Омыватели фар — при наличии
22 40 Amp Green / 20 Amp Blue — Полиция Охлаждение двигателя / насос интеркулера / корм № 3 для полицейской летучей мыши — при наличии
23 20 ампер синий — Корм для полицейских летучих мышей №1 — при наличии
24 20 ампер синий — Корм для полицейских летучих мышей №3 — при наличии
28 — — Предохранитель — Запасной
29 — 15 Amp Blue Трансмиссия — при наличии
30 — — Предохранитель — Запасной
31 год — 25 Amp Clear Модуль двигателя
32 — — Предохранитель — Запасной
33 — — Предохранитель — Запасной
34 — 25 Amp Clear Трансмиссия # 1
35 год — 20 ампер желтый Трансмиссия # 2
36 — 10 ампер красный Антиблокировочный тормозной модуль
37 — 10 ампер красный Реле контроллера двигателя / радиатора вентилятора — при наличии
38 — 10 ампер красный Модуль подушки безопасности
39 — 10 ампер красный Модуль гидроусилителя руля / реле муфты переменного тока
48 — 10 ампер красный Модуль полного привода / отключение переднего моста / адаптивный круиз — при наличии
49 — — Предохранитель — Запасной
50 — — Предохранитель — Запасной
51 — 20 ампер желтый Вакуумный насос
52 — 10 ампер красный Модуль систем помощи водителю — при наличии
53 — — Предохранитель — Запасной

Багажное отделение

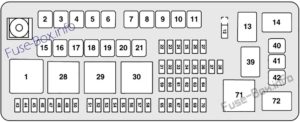

Назначение предохранителей в заднем PDC (2015)

Полость Патронный предохранитель Мини-предохранитель Описание
2 60 ампер желтый — Передний канал PDC №1
3 — — Предохранитель — Запасной
4 60 ампер желтый — Передний канал PDC №2
5 30 Amp Pink / 20 Amp Blue — Police — Люк на крыше / Купол — Полиция
6 40 ампер зеленый — Наружное освещение №1
7 40 ампер зеленый — Наружное освещение # 2
8 30 ампер розовый — Освещение салона / насос омывателя — при наличии
9 40 ампер зеленый — Силовые замки
10 30 ампер розовый — Дверь водителя
11 30 ампер розовый — Пассажирская дверь
12 — 20 ампер желтый Прикуриватели, Панель приборов и консоль розетки сзади
15 40 ампер зеленый — Вентилятор HVAC
16 20 ампер синий — Левый прожектор — Полиция
17 — — Предохранитель — Запасной
18 20 ампер синий — Активный демпфирующий модуль — при наличии
19 — — Предохранитель — Запасной
20 — — Предохранитель — Запасной
21 год 30 ампер розовый — Топливный насос (LD 6,2 л с наддувом)
22 — 20 ампер желтый Правый прожектор — Полиция
23 — 10 ампер красный Топливный люк / диагностический порт
24 — 15 Amp Blue Радио Экран
25 — 10 ампер красный Монитор давления в шинах
26 15 Amp Blue 25 Amp Clear 30 Amp Green Трансмиссия (LD / LX) Топливный насос (LA) Топливный насос (LA 6.2L Supercharged)
27 — 25 Amp Clear Усилитель / запасной — при наличии
31 год — 25 Amp Clear Сиденья с электроприводом
32 — 15 Amp Blue Модуль / кластер HVAC
33 — 15 Amp Blue Замок зажигания / беспроводной модуль
34 — 10 ампер красный Модуль рулевой колонки / Часы / Запасной — Полиция
35 год — 5 Amp Tan Датчик батареи
36 — 15 Amp Blue Электронный выпускной клапан — при наличии
37 — 15 Amp Blue Радио
38 — 20 ампер желтый Розетка внутри подлокотника
40 — — Предохранитель — Запасной
41 год — — Предохранитель — Запасной
42 30 ампер розовый — Заднее размораживание
43 год — 20 ампер желтый Задние сиденья с подогревом / рулевое колесо
44 — 10 ампер красный Система помощи при парковке / слепое пятно / камера
45 — 15 Amp Blue Кластер / Зеркало заднего вида / Компас
46 — 10 ампер красный Адаптивный круиз-контроль — при наличии
47 — 10 ампер красный Адаптивное переднее освещение — при наличии
48 — 20 ампер желтый Активная подвеска / Запасной — Полиция
49 — — Предохранитель — Запасной
50 — — Предохранитель — Запасной
51 — 20 ампер желтый Передние сиденья с подогревом — при наличии
52 — 10 ампер красный Подстаканники с подогревом / переключатели на задних сиденьях — при наличии
53 — 10 ампер красный Модуль HVAC / Датчик температуры в автомобиле
54 — 10 ампер красный Модуль подушки безопасности
55 — — Предохранитель — Запасной
56 — — Предохранитель — Запасной
57 — — Предохранитель — Запасной
58 — 10 ампер красный Модуль подушки безопасности
59 — 20 ампер желтый Регулируемые педали — Police
60 — — Предохранитель — Запасной
61 — 20 ампер желтый Зажигалка для сигар — при наличии
62 — — Предохранитель — Запасной
63 — — Предохранитель — Запасной
64 — 25 Amp Clear Задние окна
65 — 10 ампер красный Модуль подушки безопасности
66 — — Предохранитель — Запасной
67 — 15 Amp Blue Смысл бега
68 — 15 ампер синий / 10 ампер красный Освещение / задний солнцезащитный козырек / розетка консоли CTR — при наличии
69 — — Предохранитель — Запасной
70 — — Предохранитель — Запасной

2016 г.

Моторного отсека

Назначение предохранителей в переднем PDC (2016)

Полость Патронный предохранитель Мини-предохранитель Описание
1 — — Предохранитель — Запасной
2 40 ампер зеленый — Вентилятор радиатора №1 — (без наддува 6,2 л)
3 50 ампер красный — Электроусилитель руля №1 — при наличии / вентилятор радиатора (6,2 л с наддувом) — при наличии
4 30 ампер розовый — Стартер
5 40 ампер зеленый — Электронный контроль устойчивости
6 30 ампер розовый — Электронный контроль устойчивости
7 20 ампер синий — Police Ignition Run / ACC # 1
8 20 ампер синий — Police Ignition Run / ACC # 2
9 — 20 ампер желтый Модуль полного привода — при наличии
10 — 10 ампер красный Безопасность — При наличии / Подкапотный фонарь — Полиция
11 — 20 ампер желтый Рога
12 — 10 ампер красный Муфта кондиционера
13 — — Предохранитель — Запасной
14 — — Предохранитель — Запасной
15 — 20 ампер желтый Левый HID — при наличии
16 — 20 ампер желтый Правая HID — при наличии
18 50 ампер красный — Вентилятор радиатора №2 — (без наддува 6,2 л)
19 50 ампер красный Электроусилитель рулевого управления №2 — при наличии / вентилятор радиатора (6,2 л с наддувом)
20 30 ампер розовый — Мотор стеклоочистителя
21 год 30 Amp Pink 20 Amp Blue — Полиция Омыватели фар — при наличии корма для полицейской летучей мыши №2
22 40 Amp Green / 20 Amp Blue — Полиция Насос охлаждения двигателя (6,2 л с наддувом) / корм для полицейской летучей мыши # 3
23 20 ампер синий — Корм для полицейских летучих мышей №1
24 20 ампер синий — Police Ignition Run / ACC Feed # 3
28 — — Предохранитель — Запасной
29 — 15 Amp Blue Модуль управления коробкой передач (Challenger / Charger Police) / Электронный модуль переключения передач (Challenger)
30 — — Предохранитель — Запасной
31 год — 25 Amp Clear Модуль двигателя
32 — — Предохранитель — Запасной
33 — — Предохранитель — Запасной
34 — 25 Amp Clear Трансмиссия # 1
35 год — 20 ампер желтый Трансмиссия # 2
36 — 10 ампер красный Антиблокировочный тормозной модуль
37 10 ампер красный Контроллер двигателя / Реле вентилятора радиатора (Зарядное устройство / 300) / Модуль электроусилителя рулевого управления (Зарядное устройство / 300) / Реле топливного насоса (Зарядное устройство / 300) / 5-ступенчатая
38 — 10 ампер красный Модуль подушки безопасности
39 10 ампер красный EPS (Challenger) / EHPS (Police) / Реле сцепления переменного тока / Реле вакуумного насоса / Реле топливного насоса (Challenger) / Реле вентилятора радиатора (Challenger)
48 10 ампер красный Модуль AYVD (зарядное устройство / 300) / отключение переднего моста (зарядное устройство / 300) / Adaptive Cruise (Challenger) — при наличии
49 — — Предохранитель — Запасной
50 — — Предохранитель — Запасной
51 — 20 ампер желтый Вакуумный насос
52 — 5 Amp Tan Адаптивный круиз (зарядное устройство / 300) — при наличии
53 — — Предохранитель — Запасной



Багажное отделение

Назначение предохранителей в заднем PDC (2016)

Полость Патронный предохранитель Мини-предохранитель Описание
2 60 ампер желтый — Передний канал PDC №1
3 — — Предохранитель — Запасной
4 60 ампер желтый — Передний канал PDC №2
5 30 Amp Pink 20 Amp Blue — Police — Люк на крыше / Купол — Полиция
6 40 ампер зеленый — Наружное освещение №1
7 40 ампер зеленый — Наружное освещение # 2
8 30 ампер розовый — Внутреннее Освещение
9 40 ампер зеленый — Силовые замки
10 30 ампер розовый — Модуль управления дверью водителя
11 30 ампер розовый — Модуль управления дверью пассажира
12 — 20 ампер желтый Двойная центральная консоль USB на задней панели / IP-прикуриватель — при наличии
15 40 ампер зеленый — Вентилятор HVAC
16 20 ампер синий — Левый прожектор — Полиция
17 — — Предохранитель — Запасной
18 30 ампер розовый — Сетевой интерфейс мода — Полиция
19 — — Предохранитель — Запасной
20 — — Предохранитель — Запасной
21 год 30 ампер розовый — Топливный насос
22 — 20 Amp Yellow — Полиция Правый прожектор — Полиция
23 — 10 ампер красный Топливный люк / диагностический порт
24 — 10 ампер красный Интегрированный центральный стек
25 — 10 ампер красный Монитор давления в шинах
26 — 15 Amp Blue Модуль передачи Cygnus (зарядное устройство / 300) / Электронный модуль переключения передач (зарядное устройство / 300)
27 — 25 Amp Clear Усилитель — при наличии
31 год — 25-амперный выключатель Сиденья с электроприводом — при наличии
32 — 15 Amp Blue Модуль / кластер HVAC
33 — 15 Amp Blue Замок зажигания / модуль РЧ-концентратора / замок рулевой колонки (300) — при наличии
34 — 10 ампер красный Модуль рулевой колонки / Часы (300)
35 год — 5 Amp Tan Датчик батареи
36 — 15 Amp Blue Электронный выпускной клапан — при наличии
37 — 20 ампер желтый Радио
38 — 20 ампер желтый Розетка внутри подлокотника / медиацентр консоли
40 — — Предохранитель — Запасной
41 год — — Предохранитель — Запасной
42 30 ампер розовый — Заднее размораживание
43 год — 20 ампер желтый Комфортное сиденье и модуль рулевого колеса (рулевое колесо с подогревом / подогрев задних сидений)
44 — 10 ампер красный Система помощи при парковке / слепая зона / камера заднего вида
45 — 15 Amp Blue Панель приборов / Зеркало заднего вида / Компас (Зарядное устройство / 300) / Датчик влажности
46 — — Предохранитель — Запасной
47 — 10 ампер красный Адаптивное переднее освещение / автоматический дальний свет / дневные ходовые огни — при наличии
48 — 20 ампер желтый Активная подвеска — при наличии
49 — — Предохранитель — Запасной
50 — — Предохранитель — Запасной
51 — 20 ампер желтый Передние сиденья с подогревом — при наличии
52 — 10 ампер красный Подстаканники с подогревом / переключатели на заднем сиденье с подогревом — при наличии
53 — 10 ампер красный Модуль HVAC / Датчик температуры в автомобиле
54 — — Предохранитель — Запасной
55 — — Предохранитель — Запасной
56 — — Предохранитель — Запасной
57 — — Предохранитель — Запасной
58 — 10 ампер красный Модуль подушки безопасности
59 — 20 ампер желтый Регулируемые педали — Police
60 — 5 Amp Tan Форсунки омывателя с подогревом (зарядное устройство)
61 — — Предохранитель — Запасной
62 — — Предохранитель — Запасной
63 — — Предохранитель — Запасной
64 — 25-амперный выключатель Задние окна (зарядное устройство / 300)
65 — 10 ампер красный Модуль подушки безопасности
66 — — Предохранитель — Запасной
67 10 ампер красный Датчик дождя и света / Люк на крыше / Внутреннее зеркало заднего вида / Освещение розеток (центральная консоль) / Реле аварийной сигнализации полиции
68 — 10 ампер красный Двойная розетка USB — R / A Sense (зарядное устройство / 300) Задний солнцезащитный козырек (зарядное устройство / 300)
69 — — Предохранитель — Запасной
70 — — Предохранитель — Запасной

2017 г.

Моторного отсека

Назначение предохранителей в переднем PDC (2017)

Полость Патронный предохранитель Мини-предохранитель Описание
1 — — Предохранитель — Запасной
2 40 ампер зеленый — Вентилятор радиатора №1 — (без наддува 6,2 л)
3 50 ампер красный — Электроусилитель руля №1 — при наличии / вентилятор радиатора (6,2 л с наддувом) — при наличии
4 30 ампер розовый — Стартер
5 40 ампер зеленый — Антиблокировочный тормоз
6 30 ампер розовый — Антиблокировочный тормоз
7 20 ампер синий — Police Ignition Run / ACC # 1
8 20 ампер синий — Police Ignition Run / ACC # 2
9 — 20 ампер желтый Модуль полного привода — при наличии
10 — 10 ампер красный Мод вторжений (300) — Если есть / Под капотом Лампа — Полиция
11 — 20 ампер желтый Рога
12 — 10 ампер красный Муфта кондиционера
13 — — Предохранитель — Запасной
14 — — Предохранитель — Запасной
15 — 20 ампер желтый Левый HID — при наличии
16 — 20 ампер желтый Правая HID — при наличии
18 50 ампер красный — Вентилятор радиатора — (без наддува 6,2 л)
19 50 ампер красный — Электроусилитель руля №2 — при наличии / Вентилятор радиатора №2 (6,2 л с наддувом)
20 30 ампер розовый — Мотор стеклоочистителя
21 год 30 Amp Pink 20 Amp Blue — Police — Омыватели фар — при наличии корма для полицейской летучей мыши №2
22 40 Amp Green / 20 Amp Blue — Police — Насос охлаждения двигателя (6,2 л с наддувом) / корм для полицейской летучей мыши # 3
23 20 ампер синий — Корм для полицейских летучих мышей №1
24 20 ампер синий — Police Ignition Run / ACC Feed # 3
28 — — Предохранитель — Запасной
29 15 Amp Blue Модуль управления коробкой передач (Challenger / Charger Police) / Электронный модуль переключения передач (Challenger)
30 — — Предохранитель — Запасной
31 год — 25 Amp Clear Модуль двигателя
32 — — Предохранитель — Запасной
33 — — Предохранитель — Запасной
34 — 25 Amp Clear Трансмиссия # 1
35 год — 20 ампер желтый Трансмиссия # 2
36 — 10 ампер красный Антиблокировочный тормозной модуль
37 10 ампер красный Контроллер двигателя / Реле вентилятора радиатора (Зарядное устройство / 300) / Модуль электроусилителя рулевого управления (Зарядное устройство / 300) / 5-ступенчатый КПП
38 — 10 ампер красный Модуль подушки безопасности
39 10 ампер красный EPS (Challenger) / EHPS (Police) / Реле сцепления переменного тока / Реле вакуумного насоса / Реле вентилятора радиатора (Challenger)
48 — 10 ампер красный Модуль полного привода / отключение переднего моста — при наличии
49 — — Предохранитель — Запасной
50 — — Предохранитель — Запасной
51 — 20 ампер желтый Вакуумный насос
52 — 5 Amp Tan Адаптивный круиз — при наличии
53 — — Предохранитель — Запасной



Багажное отделение

Назначение предохранителей в заднем PDC (2017)

Полость Патронный предохранитель Мини-предохранитель Описание
2 60 ампер желтый — Передний канал PDC №1
3 — — Предохранитель — Запасной
4 60 ампер желтый — Передний канал PDC №2
5 30 Amp Pink 20 Amp Blue — Police — Люк на крыше / Купол — Полиция
6 40 ампер зеленый — Наружное освещение №1
7 40 ампер зеленый — Наружное освещение # 2
8 30 ампер розовый — Внутреннее Освещение
9 40 ампер зеленый — Силовые замки
10 30 ампер розовый — Модуль управления дверью водителя
11 30 ампер розовый — Модуль управления дверью пассажира
12 — 20 ампер желтый Двойная центральная консоль USB на задней панели / IP-прикуриватель — при наличии
15 40 ампер зеленый — Вентилятор HVAC
16 20 ампер синий — Левый прожектор — Полиция
17 — — Предохранитель — Запасной
18 30 ампер розовый — Сетевой интерфейс мода — Полиция
19 — — Предохранитель — Запасной
20 — — Предохранитель — Запасной
21 год 30 ампер розовый — Топливный насос
22 — 20 Amp Yellow — Полиция Правый прожектор — Полиция
23 — 10 ампер красный Топливный люк / диагностический порт
24 — 10 ампер красный Интегрированный центральный стек
25 — 10 ампер красный Монитор давления в шинах
26 15 Amp Blue Модуль передачи Cygnus (зарядное устройство / 300) / Электронный модуль переключения передач (зарядное устройство / 300)
27 — 25 Amp Clear Усилитель — при наличии
31 год — 25-амперный выключатель Сиденья с электроприводом — при наличии
32 — 15 Amp Blue Модуль / кластер HVAC
33 — 15 Amp Blue Замок зажигания / модуль РЧ-концентратора / замок рулевой колонки (300) — при наличии
34 — 10 ампер красный Модуль рулевой колонки / Часы (300)
35 год — 5 Amp Tan Датчик батареи
36 — 15 Amp Blue Электронный выпускной клапан — при наличии
37 — 20 ампер желтый Радио
38 — 20 ампер желтый Розетка внутри подлокотника / медиацентр консоли
40 — — Предохранитель — Запасной
41 год — — Предохранитель — Запасной
42 30 ампер розовый — Заднее размораживание
43 год 20 ампер желтый Комфортное сиденье и модуль рулевого колеса (рулевое колесо с подогревом / подогрев задних сидений)
44 — 10 ампер красный Система помощи при парковке / слепая зона / камера заднего вида
45 15 Amp Blue Комбинация клавиш / Зеркало заднего вида / Компас (Зарядное устройство / 300) / Датчик влажности / Камера переднего обзора (выезд с полосы движения)
46 — — Предохранитель — Запасной
47 10 ампер красный Адаптивное переднее освещение / дневные ходовые огни — при наличии
48 — 20 ампер желтый Активная подвеска — (6,4 л / 6,2 л)
49 — — Предохранитель — Запасной
50 — — Предохранитель — Запасной
51 — 20 ампер желтый Передние сиденья с подогревом / вентиляцией — при наличии
52 10 ампер красный Подстаканники с подогревом / переключатели на задних сиденьях — при наличии
53 — 10 ампер красный Модуль HVAC / Датчик температуры в автомобиле
54 — — Предохранитель — Запасной
55 — — Предохранитель — Запасной
56 — — Предохранитель — Запасной
57 — — Предохранитель — Запасной
58 — 10 ампер красный Модуль подушки безопасности
59 — 20 ампер желтый Регулируемые педали — Police
60 — — Предохранитель — Запасной
61 — — Предохранитель — Запасной
62 — — Предохранитель — Запасной
63 — — Предохранитель — Запасной
64 — 25-амперный выключатель Задние окна (зарядное устройство / 300)
65 — 10 ампер красный Модуль подушки безопасности
66 — — Предохранитель — Запасной
67 10 ампер красный Датчик дождя и света / люк на крыше / внутреннее зеркало заднего вида / реле аварийного отключения полиции
68 10 ампер красный Двойная розетка USB — R / A Sense (зарядное устройство / 300) Задний солнцезащитный козырек (зарядное устройство / 300) RR USB-таймер
69 — — Предохранитель — Запасной
70 — — Предохранитель — Запасной

2018, 2019

Моторного отсека

Назначение предохранителей в переднем PDC (2018, 2019)

Полость Патронный предохранитель Мини-предохранитель Описание
1 — — Предохранитель — Запасной
2 40 ампер зеленый — Вентилятор радиатора №1 — (без наддува 6,2 л)
3 50 ампер красный — Электроусилитель руля №1 — при наличии
4 30 ампер розовый — Стартер
5 40 ампер зеленый — Антиблокировочный тормоз
6 30 ампер розовый — Антиблокировочный тормоз
7 20 ампер синий — Police Ignition Run / ACC # 1
8 50 ампер красный / 20 ампер синий — Вентилятор радиатора (6,2 л с наддувом) / Police Ignition Run / ACC # 2
9 — 20 ампер желтый Модуль полного привода — при наличии
10 — 10 ампер красный Мод вторжений (300) — Если есть / Под капотом Лампа — Полиция
11 — 20 ампер желтый Рога
12 — 10 ампер красный Муфта кондиционера
13 — — Предохранитель — Запасной
14 — — Предохранитель — Запасной
15 — 20 ампер желтый Левый HID — при наличии
16 — 20 ампер желтый Правая HID — при наличии
18 50 ампер красный — Вентилятор радиатора — (без наддува 6,2 л)
19 50 ампер красный — Электроусилитель руля №2 — при наличии
20 30 ампер розовый — Мотор стеклоочистителя
21 год 30 Amp Pink 20 Amp Blue — Police Омыватели фар — при наличии корма для полицейской летучей мыши №2
22 40 Amp Green / 20 Amp Blue — Police Насос охлаждения двигателя (6,2 л с наддувом) / корм для полицейской летучей мыши # 3
23 20 ампер синий — Корм для полицейских летучих мышей №1
24 50 ампер красный / 20 ампер синий — Вентилятор радиатора (6,2 л с наддувом) / Пуск зажигания Police / Подача ACC №3
28 — — Предохранитель — Запасной
29 15 Amp Blue Модуль управления коробкой передач (Challenger / Charger Police) / Электронный модуль переключения передач (Challenger)
30 — — Предохранитель — Запасной
31 год — 25 Amp Clear Модуль двигателя
32 — — Предохранитель — Запасной
33 — — Предохранитель — Запасной
34 — 25 Amp Clear Трансмиссия # 1
35 год — 20 ампер желтый Трансмиссия # 2
36 — 10 ампер красный 2018: антиблокировочный тормозной модуль
2019: антиблокировочный тормозной модуль / модуль блокировки рулевой колонки (300 при наличии)
37 10 ампер красный Контроллер двигателя / Реле вентилятора радиатора (Зарядное устройство / 300) / Модуль электроусилителя рулевого управления (Зарядное устройство / 300) / 5-ступенчатый КПП
38 — 10 ампер красный Модуль подушки безопасности
39 10 ампер красный EPS (Challenger) / EHPS (Police) / Реле сцепления переменного тока / Реле вакуумного насоса / Реле вентилятора радиатора (Challenger)
48 — 10 ампер красный Модуль полного привода / отключение переднего моста — при наличии
49 — — Предохранитель — Запасной
50 — — Предохранитель — Запасной
51 — 20 ампер желтый Вакуумный насос
52 — 5 Amp Tan Адаптивный круиз — при наличии
53 — — Предохранитель — Запасной



Багажное отделение

Назначение предохранителей в заднем PDC (2018, 2019)

Полость Патронный предохранитель Мини-предохранитель Описание
2 60 ампер желтый — Передний канал PDC №1
3 — — Предохранитель — Запасной
4 60 ампер желтый — Передний канал PDC №2
5 30 Amp Pink 20 Amp Blue — Police — Люк / Купольная лампа — Полиция
6 40 ампер зеленый — Наружное освещение №1
7 40 ампер зеленый — Наружное освещение # 2
8 30 ампер розовый — Внутреннее Освещение
9 40 ампер зеленый — Силовые замки
10 30 ампер розовый — Модуль управления дверью водителя
11 30 ампер розовый — Модуль управления дверью пассажира
12 20 ампер желтый Двойная центральная консоль USB на задней панели / IP-прикуриватель — при наличии
15 40 ампер зеленый — Вентилятор HVAC
16 20 ампер синий — Левый прожектор — Полиция
17 20 ампер синий — Правый прожектор — Полиция
18 30 ампер розовый — Mod Network Interface — Полиция
19 — — Предохранитель — Запасной
20 — — Предохранитель — Запасной
21 год 30 ампер розовый — Топливный насос (не 6,2 л SRT Demon)
22 — 5 Amp Tan Cyber ​​Gateway Mod
23 — 10 ампер красный Топливный люк / диагностический порт
24 — 10 ампер красный Интегрированный центральный стек
25 — 10 ампер красный Монитор давления в шинах
26 15 Amp Blue Модуль передачи Cygnus (зарядное устройство / 300) / Электронный модуль переключения передач (зарядное устройство / 300)
27 — 25 Amp Clear Усилитель — при наличии
31 год — 25-амперный выключатель Сиденья с электроприводом — при наличии
32 — 15 Amp Blue Модуль / кластер HVAC
33 — 15 Amp Blue Замок зажигания / модуль РЧ-концентратора / замок рулевой колонки (300) — при наличии
34 — 10 ампер красный Модуль рулевой колонки / Часы (300)
35 год — 5 Amp Tan Датчик батареи
36 — 15 Amp Blue Электронный выпускной клапан — при наличии
37 — 20 ампер желтый Радио
38 — 20 ампер желтый Розетка внутри подлокотника / медиацентр консоли
40 30 ампер розовый — Топливный насос (6,2 л SRT Demon — при наличии)
41 год 30 ампер розовый — Топливный насос (6,2 л SRT Demon — при наличии)
42 30 ампер розовый — Заднее размораживание
43 год 20 ампер желтый Комфортное сиденье и модуль рулевого колеса (рулевое колесо с подогревом / подогрев задних сидений)
44 — 10 ампер красный Система помощи при парковке / слепая зона / камера заднего вида
45 — 15 Amp Blue Кластер / Зеркало заднего вида / Компас (Зарядное устройство / 300) / Датчик влажности / Камера переднего обзора (выезд с полосы движения) / Cyber ​​Gateway
46 — — Предохранитель — Запасной
47 10 ампер красный Адаптивное переднее освещение / дневные ходовые огни — при наличии
48 — 20 ампер желтый Активная подвеска — (6,4 л / 6,2 л)
49 — — Предохранитель — Запасной
50 — — Предохранитель — Запасной
51 — 20 ампер желтый Передние сиденья с подогревом / вентиляцией — при наличии
52 10 ампер красный Подстаканники с подогревом / переключатели на задних сиденьях — при наличии
53 — 10 ампер красный Модуль HVAC / Датчик температуры в автомобиле
54 — — Предохранитель — Запасной
55 — — Предохранитель — Запасной
56 — — Предохранитель — Запасной
57 — — Предохранитель — Запасной
58 — 10 ампер красный Модуль подушки безопасности
59 — 20 ампер желтый Регулируемые педали — Police
60 — — Предохранитель — Запасной
61 — — Предохранитель — Запасной
62 — — Предохранитель — Запасной
63 — — Предохранитель — Запасной
64 — 25-амперный выключатель Задние окна (зарядное устройство / 300)
65 — 10 ампер красный Модуль подушки безопасности
66 — — Предохранитель — Запасной
67 10 ампер красный Датчик дождя и света / люк на крыше / внутреннее зеркало заднего вида / реле аварийного отключения полиции
68 10 ампер красный Двойная розетка USB -R / A Sense (зарядное устройство / 300) Задний солнцезащитный козырек (зарядное устройство / 300) RR USB-таймер
69 — — Предохранитель — Запасной
70 — — Предохранитель — Запасной
Оцените статью
© 2026 Предохранители
