В этой статье мы рассматриваем Jeep Cherokee (KL) пятого поколения, выпускаемый с 2014 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Jeep Cherokee 2014, 2015, 2016, 2017, 2018 и 2019 годов , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Внутренний блок предохранителей

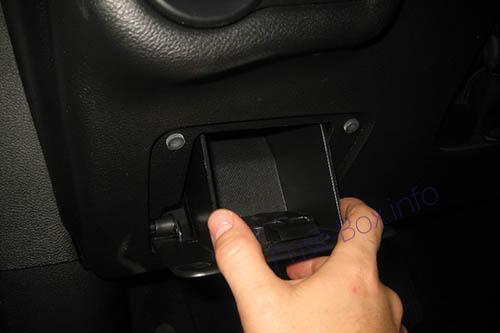

Расположение блока предохранителей

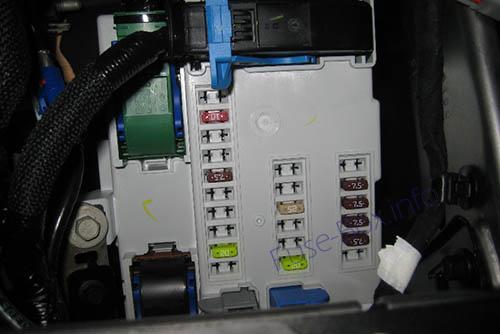

Внутренняя панель предохранителей находится в салоне на левой панели приборов за вещевым ящиком.

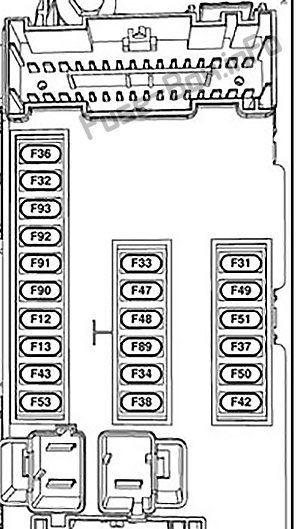

Схема блока предохранителей
Назначение предохранителей салона
| Полость | Лезвие предохранителя | Описание |
|---|---|---|
| F13 | 15 Amp Blue | Ближний свет слева |
| F32 | 10 ампер красный | Внутреннее Освещение |
| F36 | 10 ампер красный | Модуль вторжения / сирена — при наличии |
| F38 | 20 ампер желтый | Deadbolt All Unlock |
| F43 | 20 ампер желтый | Передний насос омывателя |
| F48 | 25 Amp Clear | Задний левый / правый противотуманный фонарь — при наличии |
| F49 | 7,5 Amp коричневый | Поясничная поддержка |
| F50 | 7,5 Amp коричневый | Подушка для беспроводной зарядки — при наличии |
| F51 | 10 ампер красный | Переключатель стеклоподъемника водителя / зеркала с электроприводом — при наличии |
| F53 | 7,5 Amp коричневый | Порт UCI (USB и AUX) |
| F89 | 10 ампер красный | Дверные замки — разблокировка водителя |
| F91 | 7,5 Amp коричневый | Левая передняя противотуманная фара (нижняя и верхняя линии) |
| F92 | 7,5 Amp коричневый | Правая передняя противотуманная фара (High Line) |
| F93 | 10 ампер красный | Ближний свет справа |
Блок предохранителей под капотом

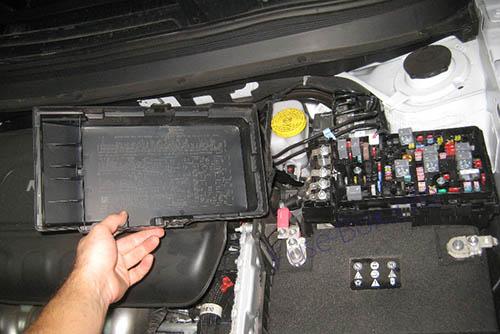

Расположение блока предохранителей
T Распределение он Power Center расположен в моторном отсеке рядом с аккумулятором. Этот центр содержит патронные предохранители, мини-предохранители и реле.
Этикетка, которая идентифицирует каждый компонент, напечатана на внутренней стороне крышки.

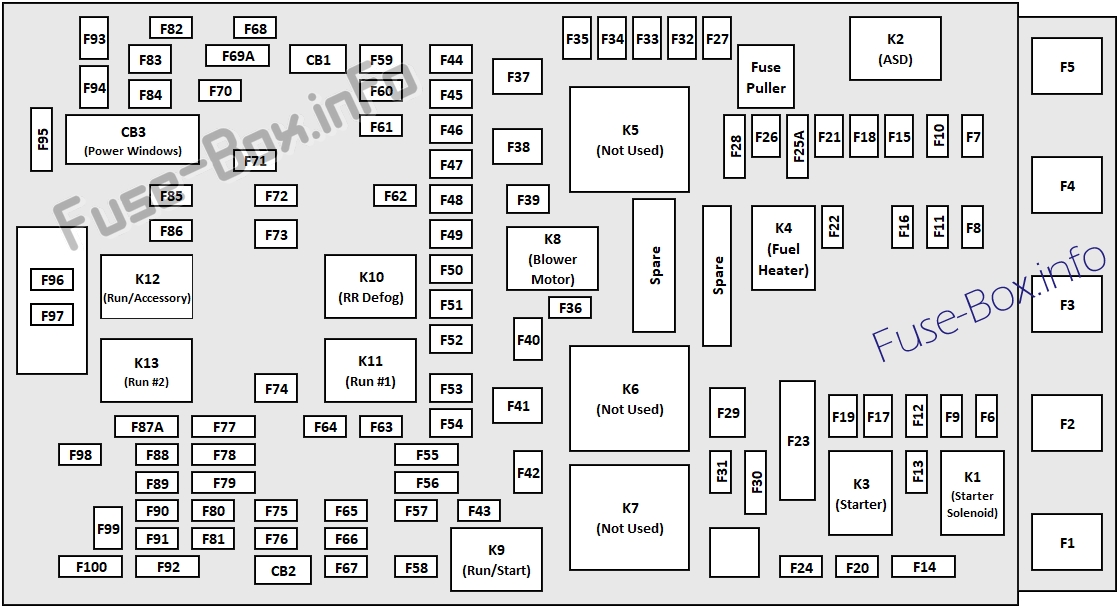

Схема блока предохранителей (2014)
Назначение предохранителей подкапотных (2014 г.)
| Полость | Лезвие предохранителя | Патронный предохранитель | Описание |
|---|---|---|---|
| F06 | — | — | Не используется |
| F07 | 15 Amp Blue | — | Модуль управления трансмиссией — PCM |
| F08 | 25 Amp Clear | — | Модуль управления двигателем (ECM) |
| F09 | — | — | Не используется |
| F10 | 20 ампер желтый | — | Блок отбора мощности (PTU) |
| F11 | — | — | Не используется |
| F12 | 20 ампер желтый | — | Вакуумный насос тормозной системы — при наличии |
| F13 | 10 ампер красный | — | Модуль управления двигателем (ECM) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / блок отбора мощности (PTU) — при наличии / модуль тормозной системы (BSM) | |
| F15 | — | — | Не используется |
| F16 | 20 ампер желтый | — | Трансмиссия |
| F17 | — | — | Не используется |
| F18 | — | — | Не используется |
| F19 | — | 40 ампер зеленый | Соленоид стартера |
| F20 | 10 ампер красный | — | Муфта компрессора кондиционера |
| F21 | — | — | Не используется |
| F22 | 5 Amp Tan | — | Вентилятор радиатора |
| F23 | 70 Amp Tan | — | Модуль контроллера кузова (BCM) — канал 1 |
| F24 | — | — | Не используется |
| F25 | — | — | Не используется |
| F26 | — | 30 ампер розовый | Подогреватель топлива — только дизель |
| F27 | — | — | Не используется |
| F28 | 15 Amp Blue | — | Модуль управления трансмиссией (TCM) |
| F29 | — | — | Не используется |
| F30 | 10 ампер красный | — | Модуль управления двигателем (ECM) |
| F31 | — | — | Не используется |
| F32 | — | — | Не используется |
| F33 | — | 30 ампер розовый | Модуль двери водителя (DDM) — при наличии |
| F34 | — | 30 ампер розовый | Модуль контроллера кузова (BCM) — канал 3 |
| F35 | — | — | Не используется |
| F36 | — | — | Не используется |
| F37 | — | 50 ампер красный | Модуль стабилизации напряжения (VSM) — при наличии опции остановки / запуска двигателя |
| F38 | — | 50 ампер красный | Вентилятор радиатора |
| F38 | — | 60 ампер желтый | Свечи накаливания — только дизельное топливо — при наличии |
| F39 | — | 40 ампер зеленый | Двигатель вентилятора HVAC |
| F40 | — | 20 ампер синий | Фонарь буксировки прицепа — при наличии |
| F41 | — | 60 ампер желтый | Модуль контроллера кузова (BCM) — канал 2 |
| F42 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F43 | 20 ампер желтый | Левый стоп-сигнал / указатель поворота при буксировке прицепа — при наличии | |
| F44 | — | 30 ампер розовый | Буксировка прицепа / разъем 7-YVay — при наличии |
| F45 | — | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | — | 25 Amp Clear | Люк на крыше — при наличии |
| F47 | — | 30 ампер розовый | Модуль управления трансмиссией (DTCM) |
| F48 | — | — | Не используется |
| F49 | — | 30 ампер розовый | Инвертор мощности (115 В, кондиционер) — при наличии |
| F50 | — | 30 ампер розовый | Подъемная дверь с электроприводом — при наличии |
| F51 | — | — | Не используется |
| F52 | — | — | Не используется |
| F53 | — | 30 ампер розовый | BSM-ECU и клапаны |
| F54 | — | 30 ампер розовый | Блок управления нагревателем мочевины — при наличии дизельного двигателя |
| F55 | 10 ампер красный | Датчики слепых зон / Компас / Камера заднего вида (при наличии) / Переключатели обогрева заднего сиденья / Фонарь багажника YV / Зарядное устройство для фонарика | |
| F56 | 15 Amp Blue | — | Модуль узла зажигания (1GNM) / KIN / RF Hub / Электрический замок рулевой колонки (ESL) |
| F57 | 20 ампер желтый | — | Двигатель топливного насоса |
| F58 | 10 ампер красный | — | Модуль классификации пассажиров |
| F59 | — | — | Не используется |
| F60 | 20 ампер желтый | — | Розетка — центральная консоль |
| F61 | — | — | Не используется |
| F62 | 10 ампер красный | — | Зеркала с подогревом — при наличии |
| F63 | 25 Amp Clear | — | Передние сиденья с подогревом — при наличии |
| F64 | 25 Amp Clear | Обогрев рулевого колеса / задних сидений с подогревом — при наличии | |
| F65 | 15 Amp Blue | — | HVAC (ECC) / Комбинация приборной панели (1 шт.) |
| F66 | 10 ампер красный | Датчик температуры в автомобиле / Датчик влажности / Системный модуль помощи водителю (DASM) / Система помощи при парковке (PAM) | |
| F67 | — | — | Не используется |
| F68 | — | — | Не используется |
| F69 | 10 ампер красный | — | Переключатель блока переключения питания (TSBM) / Активная заслонка гриля (AGS) — при наличии |
| F70 | — | — | Не используется |
| F71 | 20 ампер желтый | — | Обледенение лобового стекла — при наличии |
| F72 | 5 Amp Tan | — | Интеллектуальный датчик аккумуляторной батареи (IBS), если он оборудован функцией остановки / запуска двигателя |
| F72 | 20 ампер желтый | — | Стоп-сигналы / указатели поворота прицепа RT — при наличии |
| F73 | — | 30 ампер розовый | Задний обогреватель / обогреватель |
| F74 | — | 20 ампер синий | Блок управления двигателем (ЕСМ) Бензиновый двигатель — при наличии |
| F75 | 20 ампер желтый | — | Зажигалка |
| F76 | 20 ампер желтый | — | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | — | Переключатель открывания топливной дверцы / педали тормоза |
| F78 | 10 ампер красный | — | Диагностический порт / модуль управления рулевой колонкой (SCCM) / цифровое телевидение — при наличии |
| F79 | 10 ампер красный | Интегрированный центральный стек (ICS) / HVAC / Aux Switch Bank Module (ASBM) / Комбинация приборной панели (1 шт.) | |
| F80 | 20 ампер желтый | — | Радио / компакт-диск — при наличии |
| F81 | — | — | Не используется |
| F82 | — | — | Не используется |
| F83 | — | 30 ампер розовый | Насос омывателя фар — при наличии |
| F84 | — | 40 ампер зеленый | Модуль тормозной системы (BSM) — двигатель насоса, если он оснащен дизельным двигателем |
| F84 | — | 20 ампер синий | Резервные огни прицепа — при наличии бензинового двигателя |
| F85 | — | — | Не используется |
| F86 | — | — | Не используется |
| F87 | — | — | Не используется |
| F88 | 15 Amp Blue | Модуль предотвращения столкновений (CMM) / Электрохроматическое зеркало / Модуль интеллектуальной камеры — при наличии | |
| F89 | 10 ампер красный | — | Регулировка положения фар — при наличии |
| F90 | — | — | Не используется |
| F91 | — | — | Не используется |
| F92 | 20 ампер желтый | — | Задняя розетка |
| F93 | — | 40 ампер зеленый | Модуль тормозной системы (BSM) — электродвигатель насоса — при наличии бензинового двигателя |
| F94 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | — | Электрохроматическое зеркало / датчик дождя / люк в крыше — при наличии |
| F96 | 10 ампер красный | — | Контроллер безопасности пассажира (ORC) |
| F97 | 10 ампер красный | — | Контроллер безопасности пассажира (ORC) |
| F98 | 25 Amp Clear | — | Усилитель звука — при наличии |
| F99 | 30 ампер розовый | Модуль буксировки прицепа — при наличии бензинового двигателя | |
| F100 | — | — | Не используется |
| CB1 | Сиденье с электроприводом (водитель) | ||
| CB2 | Сиденье с электроприводом (Pass) | ||
| CB3 | Стеклоподъемник |
Схема блока предохранителей (2015)
Назначение предохранителей подкапотного (2015)
| Полость | Лезвие предохранителя | Патронный предохранитель | Описание |
|---|---|---|---|
| F06 | — | — | Не используется |
| F07 | 15 Amp Blue | — | Модуль управления трансмиссией -PCM |
| F08 | 25 Amp Clear | — | Модуль управления двигателем (ECM) |
| F09 | — | — | Не используется |
| F10 | 20 ампер желтый | Блок передачи питания (PTU) — при наличии | |
| F11 | — | — | Не используется |
| F12 | 20 ампер желтый | Вакуумный насос тормозной системы — при наличии | |
| F13 | 10 ампер красный | — | Модуль управления двигателем (ECM) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / блок отбора мощности (PTU) / модуль тормозной системы (BSM) — при наличии | |
| F15 | — | — | Не используется |
| F16 | 20 ампер желтый | — | Трансмиссия |
| F17 | — | — | Не используется |
| F18 | — | — | Не используется |
| F19 | — | 40 ампер зеленый | Соленоид стартера |
| F20 | 10 ампер красный | — | Муфта компрессора кондиционера |
| F21 | — | — | Не используется |
| F22 | 5 Amp Tan | — | Вентилятор радиатора |
| F23 | 70 Amp Tan | — | Модуль контроллера кузова (BCM) — канал 2 |
| F23 | 50 ампер красный | Модуль стабилизации напряжения (VSM), канал №2 — при наличии опции остановки / запуска двигателя | |
| F24 | 20 ампер желтый | — | Задний стеклоочиститель — при наличии опции остановки / запуска двигателя |
| F25B | 20 ампер желтый | — | Передняя шайба — при наличии опции остановки / запуска двигателя |
| F26 | — | 30 ампер розовый | Подогреватель топлива — только дизель |
| F27 | — | — | Не используется |
| F28 | 15 Amp Blue | « | Модуль управления трансмиссией (TCM) |
| F29 | — | — | Не используется |
| F30 | 10 ампер красный | « | Модуль управления двигателем (ECM) / (EPS) / (PCM) |
| F31 | — | — | Не используется |
| F32 | — | — | Не используется |
| F33 | — | — | Не используется |
| F34 | — | — | Не используется |
| F35 | — | — | Не используется |
| F36 | — | — | Не используется |
| F37 | — | — | Не используется |
| F38 | — | — | Не используется |
| F38 | — | 60 ампер желтый | Свечи накаливания (только для дизельных двигателей) — при наличии |
| F39 | — | 40 ампер зеленый | Двигатель вентилятора HVAC |
| F40 | — | 20 ампер синий | Фонарь буксировки прицепа — при наличии |
| F40 | — | 30 ампер розовый | Насос омывателя фар — при наличии |
| F41 | — | 60 ампер желтый | Модуль контроллера кузова (BCM) — канал 1 |
| F41 | 50 ампер красный | Модуль стабилизации напряжения — канал 1 — при наличии опции остановки / запуска двигателя | |
| F42 | — | 30 ампер розовый | Модуль электрического тормоза прицепа |
| F43 | 20 ампер желтый | — | Двигатель топливного насоса |
| F44 | — | 30 ампер розовый | Буксировка прицепа / 7-позиционный разъем — при наличии |
| F45 | — | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | — | 25 Amp Clear | Люк на крыше / Skyslider — при наличии |
| F47 | — | 30 ампер розовый | Модуль управления трансмиссией (DTCM) |
| F48 | — | 30 ампер розовый | Модуль двери водителя — при наличии |
| F49 | — | 30 ампер розовый | Инвертор мощности (115 В, кондиционер) — при наличии |
| F50 | — | 30 ампер розовый | Подъемная дверь с электроприводом — при наличии |
| F51 | — | — | Не используется |
| F52 | — | 30 ампер розовый | Передние дворники — при наличии опции остановки / запуска двигателя |
| F53 | — | 30 ампер розовый | Модуль тормозной системы и клапаны |
| F54 | — | 30 ампер розовый | Блок управления кузовным оборудованием (BCM) Feed 3 |
| F55 | 10 ампер красный | Датчики слепых зон / компас / камера заднего вида / багажник с зарядным устройством для фонарей — при наличии | |
| F56 | 15 Amp Blue | Модуль узла зажигания (IGNM) / KIN / RF Hub / Электрический замок рулевой колонки (ESL) | |
| F57 | 20 ампер желтый | — | Левый буксирный фонарь прицепа — при наличии |
| F58 | 10 ампер красный | — | Модуль классификации пассажиров |
| F59 | — | 30 ампер розовый | Модуль управления трансмиссией (DTCM), если имеется |
| F60 | 20 ампер желтый | — | Розетка — центральная консоль |
| F61 | 20 ампер желтый | — | Буксировочные огни прицепа, правые — при наличии |
| F62 | 20 ампер желтый | — | Антиобледенитель лобового стекла — при наличии |
| F63 | 20 ампер желтый | — | Передние сиденья с подогревом — при наличии |
| F64 | 20 ампер желтый | — | Рулевое колесо с подогревом — при наличии |
| F65 | 10 ампер красный | Датчик температуры автомобиля / датчик влажности / системный модуль помощи водителю (DASM) / система помощи при парковке (PAM) — при наличии опции остановки / запуска | |
| F66 | 15 Amp Blue | — | HVAC (ECC) / Комбинация приборной панели (IPC) |
| F67 | 10 ампер красный | Датчик температуры в автомобиле / датчик влажности / системный модуль системы помощи водителю (DASM) / система помощи при парковке (PAM) — при отсутствии опции остановки / запуска | |
| F68 | — | — | Не используется |
| F69 | 10 ампер красный | Переключатель блока переключения питания (TSBM) / Активная заслонка гриля (AGS) — при наличии | |
| F70 | 5 Amp Tan | Интеллектуальный датчик аккумуляторной батареи, если он оборудован функцией остановки / запуска двигателя | |
| F71 | 20 ампер желтый | Спрятанная фара правая, если она оборудована функцией остановки / запуска двигателя | |
| F72 | 10 ампер красный | — | Зеркала с подогревом — при наличии |
| F73 | 20 ампер синий | Резервное копирование прицепа — при наличии | |
| F74 | — | 30 ампер розовый | Задний дефростер |
| F75 | 20 ампер желтый | — | Зажигалка |
| F76 | 20 ампер желтый | — | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | — | Переключатель открывания топливной дверцы / педали тормоза |
| F78 | 10 ампер красный | — | Диагностический порт |
| F79 | 10 ампер красный | Интегрированный центральный стек (ICS) / HVAC / Aux Switch Bank Module (ASBM) / Комбинация приборной панели (IPC) | |
| F80 | 20 ампер желтый | — | Радио / компакт-диск — при наличии |
| F81 | — | — | Не используется |
| F82 | — | — | Не используется |
| F83 | 20 ампер синий | Модуль контроллера двигателя (газ) | |
| F84 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | — | — | Не используется |
| F86 | 20 ампер желтый | — | Звуковые сигналы — при наличии опции остановки / запуска двигателя |
| F87A | 20 ампер желтый | HID фара левая — при наличии опции остановки / запуска двигателя | |
| F88 | 15 Amp Blue | Модуль предотвращения столкновений (CMM) / Электрохроматическое зеркало / Модуль интеллектуальной камеры — при наличии | |
| F89 | 10 ампер красный | — | Регулировка положения фар — при наличии |
| F90 | — | — | Не используется |
| F91 | 20 ампер желтый | — | Розетка сзади |
| F92 | — | — | Не используется |
| F93 | 40 ампер зеленый | Модуль тормозной системы (BSM) — двигатель насоса | |
| F94 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Электрохроматическое зеркало / датчик дождя / люк в крыше — при наличии / переключатель стеклоподъемника пассажира / консоль розетки | |
| F96 | 10 ампер красный | « | Контроллер безопасности пассажира (ORC) / (Подушка безопасности) |
| F97 | 10 ампер красный | « | Контроллер безопасности пассажира (ORC) / (Подушка безопасности) |
| F98 | 25 Amp Clear | — | Усилитель звука — при наличии |
| F99 | — | — | Не используется |
| F100 | — | — | Не используется |
| CB1 | Сиденье с электроприводом (водитель) | ||
| CB2 | Сиденье с электроприводом (Pass) | ||
| CB3 | Стеклоподъемник |
Схема блока предохранителей (2016)
Назначение предохранителей подкапотного (2016)
| Полость | Лезвие предохранителя | Патронный предохранитель | Описание |
|---|---|---|---|
| F06 | — | — | Не используется |
| F07 | 15 Amp Blue | — | Модуль управления трансмиссией — PCM (только дизель) |
| F08 | 25 Amp Clear | — | Модуль управления двигателем (ЕСМ) / впрыск топлива |
| F09 | — | — | Не используется |
| F10 | 20 ампер желтый | — | Блок передачи питания (PTU) — при наличии |
| F11 | — | — | Не используется |
| F12 | 20 ампер желтый | — | Вакуумный насос тормозной системы — при наличии |
| F13 | 10 ампер красный | — | Модуль управления двигателем (ECM) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / Блок отбора мощности (PTU) / Модуль тормозной системы (BSM) — при наличии / Переключатель педали тормоза / Переключатель заднего хода (только для дизельного двигателя) | |
| F15 | — | — | Не используется |
| F16 | 20 ампер желтый | — | Катушка зажигания (газ) / датчик двигателя (дизель) |
| F17 | — | — | Не используется |
| F18 | — | — | Не используется |
| F19 | — | 40 ампер зеленый | Соленоид стартера |
| F20 | 10 ампер красный | — | Муфта компрессора кондиционера |
| F21 | — | — | Не используется |
| F22 | 5 Amp Tan | — | Вентилятор радиатора |
| F23 | 70 Amp Tan | — | Модуль контроллера кузова (BCM) — канал 2 |
| F23 | 50 ампер красный | — | Модуль стабилизации напряжения (VSM), канал №2 — при наличии опции остановки / запуска двигателя |
| F24 | 20 ампер желтый | — | Задний стеклоочиститель — при наличии опции остановки / запуска двигателя |
| F25B | 20 ампер желтый | — | Передняя шайба — при наличии опции остановки / запуска двигателя |
| F26 | — | 30 ампер розовый | Подогреватель топлива — только дизель |
| F27 | — | — | Не используется |
| F28 | 15 Amp Blue | — | Модуль управления трансмиссией (TCM) |
| F29 | — | — | Не используется |
| F30 | 10 ампер красный | — | Модуль управления двигателем (ECM) / (EPS) / (PCM) |
| F31 | — | — | Не используется |
| F32 | — | — | Не используется |
| F33 | — | — | Не используется |
| F34 | — | — | Не используется |
| F35 | — | — | Не используется |
| F36 | — | — | Не используется |
| F37 | — | — | Не используется |
| F38 | — | 60 ампер желтый | Свечи накаливания (только для дизельных двигателей) — при наличии |
| F39 | — | 40 ампер зеленый | Двигатель вентилятора HVAC |
| F40 | — | 20 ампер синий | Фонарь буксировки прицепа — при наличии |
| F40 | — | 30 ампер розовый | Насос омывателя фар — при наличии |
| F41 | 60 ампер желтый | — | Модуль контроллера кузова (BCM) — канал 1 |
| F41 | 50 ампер красный | — | Модуль стабилизации напряжения — канал 1 — при наличии опции остановки / запуска двигателя |
| F42 | — | 30 ампер розовый | Модуль электрического тормоза прицепа — при наличии |
| F43 | 20 ампер желтый | — | Двигатель топливного насоса |
| F44 | — | 30 ампер розовый | Буксировка прицепа / 7-позиционный разъем — при наличии |
| F45 | — | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | — | 25 Amp Clear | Люк на крыше — при наличии |
| F48 | — | 30 ампер розовый | Драйвер E) нижний модуль — при наличии |
| F49 | — | 30 ампер розовый | Инвертор мощности (115 В, кондиционер) — при наличии |
| F50 | — | 30 ампер розовый | Подъемная дверь с электроприводом — при наличии |
| F51 | — | — | Не используется |
| F52 | — | 30 ампер розовый | Передние дворники — при наличии опции остановки / запуска двигателя |
| F53 | — | 30 ампер розовый | Модуль тормозной системы и клапаны |
| F54 | — | 30 ампер розовый | Блок управления кузовным оборудованием (BCM) Feed 3 |
| F55 | 10 ампер красный | — | Датчики слепых зон / компас / камера заднего вида / багажник с зарядным устройством для фонарей — при наличии |
| F56 | 15 Amp Blue | — | Модуль узла зажигания (IGNM) / KIN / RF Hub / Электрический замок рулевой колонки (ESL) |
| F57 | 20 ампер желтый | — | Левый буксирный фонарь прицепа — при наличии |
| F58 | 10 ампер красный | — | Модуль классификации пассажиров / VSM / ESC |
| F59 | — | 30 ампер розовый | Модуль управления трансмиссией (DTCM), если имеется |
| F60 | 20 ампер желтый | — | Розетка — центральная консоль |
| F61 | 20 ампер желтый | — | Правые буксирные огни прицепа — при наличии |
| F62 | 20 ампер желтый | — | Антиобледенитель лобового стекла — при наличии |
| F63 | 20 ампер желтый | — | Передние сиденья с подогревом / вентиляцией — при наличии |
| F64 | 20 ампер желтый | — | Рулевое колесо с подогревом — при наличии |
| F65 | 10 ампер красный | В датчике температуры автомобиля / датчике влажности / системном модуле помощи водителю (DASM) / системе помощи при парковке (PAM) — при наличии опции остановки / запуска | |
| F66 | 15 Amp Blue | — | HVAC (ECC) / Комбинация приборной панели (IPC) |
| F67 | 10 ампер красный | В датчике температуры автомобиля / датчике влажности / системном модуле помощи водителю (DASM) / системе помощи при парковке (PAM) — если не оборудован функцией остановки / запуска | |
| F68 | — | — | Не используется |
| F69 | 10 ампер красный | — | Переключатель блока передачи питания (TSBM) / Активная заслонка решетки (AGS) — при наличии газового двигателя |
| 69A | 10 ампер красный | — | Переключатель блока переключения питания (TSBM) — при наличии дизельного двигателя |
| F70 | 5 Amp Tan | — | Интеллектуальный датчик аккумуляторной батареи, если он оборудован функцией остановки / запуска двигателя |
| F71 | 20 ампер желтый | — | Спрятанная фара правая, если она оборудована функцией остановки / запуска двигателя |
| F72 | 10 ампер красный | — | Зеркала с подогревом — при наличии |
| F73 | — | 20 ампер синий | Резервное копирование прицепа — при наличии |
| F74 | — | 30 ампер розовый | Задний дефростер |
| F75 | 20 ампер желтый | — | Зажигалка для сигар — при наличии |
| F76 | 20 ампер желтый | — | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | — | Переключатель открывания топливной дверцы / педали тормоза |
| F78 | 10 ампер красный | — | Диагностический порт / цифровое ТВ (только для Японии) |
| F79 | 10 ампер красный | — | Интегрированный центральный стек (ICS) / HVAC / Aux Switch Bank Module (ASBM) / Комбинация приборной панели (IPC) |
| F80 | 20 ампер желтый | — | Радио / компакт-диск — при наличии |
| F81 | — | — | Не используется |
| F82 | — | — | Не используется |
| F83 | — | 20 ампер синий | Модуль контроллера двигателя (газ) |
| F84 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | — | — | Не используется |
| F86 | 20 ампер желтый | — | Звуковые сигналы — при наличии опции остановки / запуска двигателя |
| F87A | 20 ампер желтый | — | HID фара левая — при наличии опции остановки / запуска двигателя |
| F88 | 15 Amp Blue | — | Модуль предотвращения столкновений (CMM) / Электрохроматическое зеркало / Модуль интеллектуальной камеры — при наличии |
| F89 | 10 ампер красный | — | Регулировка положения фар — при наличии |
| F90 | — | — | Не используется |
| F91 | 20 ампер желтый | — | Розетка питания сзади — при наличии — по выбору заказчика |
| F92 | — | — | Не используется |
| F93 | — | 40 ампер зеленый | Модуль тормозной системы (BSM) — двигатель насоса |
| F94 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Электрохроматическое зеркало / датчик дождя / люк в крыше — при наличии / переключатель окна пассажира / консоль розетки / цифровое телевидение (только для Японии) | |
| F96 | 10 ампер красный | — | Контроллер безопасности пассажира (ORC) / (Подушка безопасности) |
| F97 | 10 ампер красный | — | Контроллер безопасности пассажира (ORC) / (Подушка безопасности) |
| F98 | 25 Amp Clear | — | Усилитель звука — при наличии |
| F99 | — | — | Не используется |
| F100 | — | — | Не используется |
| CB1 | Сиденье с электроприводом (водитель) | ||
| CB2 | Сиденье с электроприводом (Pass) | ||
| CB3 | Стеклоподъемник |
Схема блока предохранителей (2018)
Назначение предохранителей подкапотного (2018)
| Полость | Лезвие предохранителя | Патронный предохранитель | Описание |
|---|---|---|---|
| F06 | — | — | Не используется |
| F07 | 15 Amp Blue | — | Модуль управления трансмиссией — PCM (только дизель) |
| F08 | 25 Amp Clear | Модуль управления мощностью (PCM) / Модуль управления двигателем (ECM) / Впрыск топлива | |
| F09 | — | — | Не используется |
| F10 | 20 ампер желтый | — | Блок передачи питания (PTU) — при наличии |
| F11 | — | — | Не используется |
| F12 | 20 ампер желтый | — | Вакуумный насос тормозной системы — при наличии |
| F13 | 10 ампер красный | Модуль стабилизации напряжения (VSM) / Модуль управления трансмиссией (PCM) / Модуль управления двигателем (ECM) | |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / блок отбора мощности (PTU) / электрический стояночный тормоз (EPB) / RDM / модуль тормозной системы (BSM) — при наличии / переключатель педали тормоза / переключатель заднего хода (только для дизельного двигателя) | |
| F15 | — | — | Не используется |
| F16 | 20 ампер желтый | — | Катушка зажигания (газ) / датчик двигателя (дизель) |
| F17 | — | — | Не используется |
| F18 | — | — | Не используется |
| F19 | — | 40 ампер зеленый | Соленоид стартера |
| F20 | 10 ампер красный | — | Муфта компрессора кондиционера |
| F21 | — | — | Не используется |
| F22 | 5 Amp Tan | — | Вентилятор радиатора |
| F23 | 70 Amp Tan | — | Модуль контроллера кузова (BCM) — канал 2 |
| F23 | 50 ампер красный | Модуль стабилизации напряжения (VSM), канал №2 — при наличии опции остановки / запуска двигателя | |
| F24 | 20 ампер желтый | — | Задний стеклоочиститель — при наличии опции остановки / запуска двигателя |
| F25B | 20 ампер желтый | — | Передняя шайба — при наличии опции остановки / запуска двигателя |
| F26 | — | 30 ампер розовый | Подогреватель топлива — только дизель |
| F27 | — | — | Не используется |
| F28 | 15 Amp Blue | — | Модуль управления трансмиссией (TCM) |
| F29 | — | — | Не используется |
| F30 | 10 ампер красный | Модуль управления двигателем (ECM) / (EPS) / Питание реле топливного насоса / (PCM) | |
| F31 | — | — | Не используется |
| F32 | — | — | Не используется |
| F33 | — | — | Не используется |
| F34 | — | — | Не используется |
| F35 | — | — | Не используется |
| F36 | — | — | Не используется |
| F37 | — | — | Не используется |
| F38 | « | 60 ампер желтый | Свечи накаливания (только для дизельных двигателей) — при наличии |
| F39 | — | 40 ампер зеленый | Двигатель вентилятора HVAC |
| F40 | « | 20 ампер синий | Фонарь буксировки прицепа — при наличии |
| F40 | « | 30 ампер розовый | Насос омывателя фар — при наличии |
| F41 | « | 60 ампер желтый | Модуль контроллера кузова (BCM) — канал 1 |
| F41 | 50 ампер красный | Модуль стабилизации напряжения — канал 1 — при наличии опции остановки / запуска двигателя | |
| F42 | — | 30 ампер розовый | Модуль электрического тормоза прицепа — при наличии |
| F43 | 20 ампер желтый | — | Двигатель топливного насоса |
| F44 | — | 30 ампер розовый | Буксировка прицепа / 7-позиционный разъем — при наличии |
| F45 | « | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | — | 25 Amp Clear | Люк на крыше — при наличии |
| F48 | « | 30 ампер розовый | Модуль двери водителя — при наличии |
| F49 | « | 30 ампер розовый | Инвертор мощности (115 В, кондиционер) — при наличии |
| F50 | — | 30 ампер розовый | Подъемная дверь с электроприводом — при наличии |
| F51 | — | — | Не используется |
| F52 | — | 30 ампер розовый | Передние дворники — при наличии опции остановки / запуска двигателя |
| F53 | — | 30 ампер розовый | Модуль тормозной системы и клапаны |
| F54 | — | 30 ампер розовый | Блок управления кузовным оборудованием (BCM) Feed 3 |
| F55 | 10 ампер красный | — | Датчики слепых зон / камера заднего вида |
| F56 | 15 Amp Blue | Модуль узла зажигания (IGNM) / KIN / RF Hub / Электрический замок рулевой колонки (ESCL) | |
| F57 | 20 ампер желтый | — | Левый буксирный фонарь прицепа — при наличии |
| F58 | 10 ампер красный | — | Модуль классификации пассажиров / VSM / TT Mod / ESCL |
| F59 | « | 30 ампер розовый | Модуль управления трансмиссией (DTCM) — при наличии |
| F60 | 20 ампер желтый | — | Розетка — центральная консоль |
| F61 | 20 ампер желтый | — | Правые буксирные огни прицепа — при наличии |
| F62 | 20 ампер желтый | — | Обледенение лобового стекла — при наличии |
| F63 | 20 ампер желтый | — | Передние сиденья с подогревом / вентиляцией — при наличии |
| F64 | 20 ампер желтый | — | Рулевое колесо с подогревом — при наличии |
| F65 | 10 ампер красный | В датчике температуры автомобиля / датчике влажности / системном модуле помощи водителю (DASM) / системе помощи при парковке (PAM) — при наличии опции остановки / запуска | |
| F66 | 15 Amp Blue | — | HVAC (ECC) / Комбинация приборной панели (IPC) |
| F67 | 10 ампер красный | В датчике температуры автомобиля / датчике влажности / системном модуле помощи водителю (DASM) / системе помощи при парковке (PAM) — если не оборудован функцией остановки / запуска | |
| F68 | — | — | Не используется |
| F69 | 10 ампер красный | Переключатель блока передачи энергии (TSBM) / Активная заслонка решетки (AGS) — при наличии газового двигателя | |
| F69A | 10 ампер красный | Выключатель блока переключения питания (TSBM) — при наличии дизельного двигателя | |
| F70 | 5 Amp Tan | Интеллектуальный датчик аккумуляторной батареи — при наличии опции остановки / запуска двигателя | |
| F71 | 20 ампер желтый | Правая фара HID — при наличии опции остановки / запуска двигателя | |
| F72 | 10 ампер красный | — | Зеркала с подогревом — при наличии |
| F73 | — | 20 ампер синий | Резервное копирование прицепа — при наличии |
| F74 | — | 30 ампер розовый | Задний дефростер |
| F75 | 20 ампер желтый | — | Зажигалка для сигар — при наличии |
| F76 | 20 ампер желтый | — | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | — | Переключатель открывания топливной дверцы / педали тормоза |
| F78 | 10 ампер красный | — | Диагностический порт / цифровое ТВ (только для Японии) |
| F79 | 10 ампер красный | Встроенный центральный стек (ICS) / электрический стояночный тормоз (EPB) SW / CD-модуль / модуль рулевого управления (SCCM) / HVAC / Комбинация приборной панели (IPC) | |
| F80 | 20 ампер желтый | — | Радио / компакт-диск — при наличии |
| F81 | — | — | Не используется |
| F82 | — | — | Не используется |
| F83 | — | 20 ампер синий | Модуль контроллера двигателя (газ) |
| F84 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | — | — | Не используется |
| F86 | 20 ампер желтый | — | Звуковые сигналы — при наличии опции остановки / запуска двигателя |
| F87A | 20 ампер желтый | HID фара левая — при наличии опции остановки / запуска двигателя | |
| F88 | 15 Amp Blue | — | Напоминание о ремне безопасности (SBR) |
| F89 | 10 ампер красный | — | Регулировка положения фар — при наличии |
| F90 | — | — | Не используется |
| F91 | 20 ампер желтый | Розетка питания сзади — при наличии — по выбору заказчика | |
| F92 | — | — | Не используется |
| F93 | — | 40 ампер зеленый | Модуль тормозной системы (BSM) — двигатель насоса |
| F94 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Электрохроматическое зеркало / датчик дождя / люк на крыше — при наличии / переключатель стеклоподъемника пассажира / консоль розетки / цифровое телевидение (только для Японии) | |
| F96 | 10 ампер красный | — | Контроллер безопасности пассажира (ORC) / (Подушка безопасности) |
| F97 | 10 ампер красный | — | Контроллер безопасности пассажира (ORC) / (Подушка безопасности) |
| F98 | 25 Amp Clear | — | Усилитель звука — при наличии |
| F99 | — | — | Не используется |
| F100 | — | — | Не используется |
| CB1 | Сиденье с электроприводом (водитель) | ||
| CB2 | Сиденье с электроприводом (Pass) | ||
| CB3 | Стеклоподъемник |
Схема блока предохранителей (2019)
Назначение предохранителей подкапотного (2019)
| Полость | Лезвие предохранителя | Патронный предохранитель | Описание |
|---|---|---|---|
| F06 | — | — | Не используется |
| F07 | 15 Amp Blue | — | Модуль управления трансмиссией — PCM (дизель) / продувочный клапан соленоида помпажа (газ) |
| F08 | 25 Amp Clear | — | Топливные форсунки (газ), ECM (газ), PCM / топливные форсунки (дизель) |
| F09 | 15 ампер синий (газ) 10 ампер красный (дизель) | — | Насос охлаждающей жидкости (газ) Насос охлаждающей жидкости мочевины / PCM (дизельное топливо) |
| F10 | 20 ампер желтый | — | Блок передачи питания (PTU) — при наличии |
| F11 | — | — | Не используется |
| F12 | 10 ампер красный | — | Подающий и продувочный насос (дизель) |
| F13 | 10 ампер красный | — | Модуль стабилизации напряжения (VSM) / Модуль управления трансмиссией (PCM) / Модуль управления двигателем (ECM) |
| F14 | 10 ампер красный | Модуль управления трансмиссией (DTCM) / Блок отбора мощности (PTU) / Электрический стояночный тормоз (EPB) / RDM / Модуль тормозной системы (BSM) — при наличии / Выключатель педали тормоза / Выключатель фонарей заднего хода (Дизель) | |
| F15 | — | — | Не используется |
| F16 | 20 ампер желтый | — | Катушки Ing / Дополнительное дизельное топливо |
| F17 | 30 ампер зеленый | Вакуумный насос тормозной системы (только для двигателей GAS GMET4 / V6) | |
| F18 | — | — | Не используется |
| F19 | — | 40 ампер зеленый | Соленоид стартера |
| F20 | 10 ампер красный | — | Муфта компрессора кондиционера |
| F21 | — | — | Не используется |
| F22 | 5 Amp Tan | — | Вентилятор радиатора (ШИМ) Включить |
| F23 | 50 ампер красный | — | Модуль стабилизации напряжения (VSM) №2 |
| F24 | 20 ампер желтый | — | Задний стеклоочиститель |
| F25B | 20 ампер желтый | — | Шайба FT / RR |
| F26 | — | 30 ампер розовый | Подогреватель топлива (Дизель) |
| F27 | — | — | Не используется |
| F28 | 15 Amp Blue | — | Модуль управления коробкой передач (TCM / Shifter) |
| F29 | — | — | Не используется |
| F30 | 10 ампер красный | Модуль управления двигателем (ECM) / (EPS) / Питание реле топливного насоса / (PCM) | |
| F31 | — | — | Не используется |
| F32 | — | — | Не используется |
| F33 | — | — | Не используется |
| F34 | — | — | Не используется |
| F35 | — | — | Не используется |
| F36 | — | — | Не используется |
| F37 | — | — | Не используется |
| F38 | — | 60 ампер желтый | Свечи накаливания (Дизель) |
| F39 | — | 40 ампер зеленый | Двигатель вентилятора HVAC |
| F40 | — | 20 ампер синий | Фонарь буксировки прицепа — при наличии |
| F41 | — | 50 ампер красный | Модуль стабилизации напряжения (VSM) №1 |
| F42 | — | 30 ампер розовый | Модуль буксировки прицепа — при наличии |
| F43 | 20 ампер желтый | — | Двигатель топливного насоса |
| F44 | — | 30 ампер розовый | Гнездо для буксировки прицепа — при наличии |
| F45 | — | 30 ампер розовый | Модуль двери пассажира (PDM) — при наличии |
| F46 | — | 25 Amp Clear | Модуль управления люком в крыше — при наличии |
| F47 | — | — | Не используется |
| F48 | — | 30 ампер розовый | Модуль двери водителя |
| F49 | — | 30 ампер розовый | Инвертор мощности (115 В / 220 В, кондиционер) |
| F50 | — | 30 ампер розовый | Модуль задней двери с электроприводом |
| F51 | — | — | Не используется |
| F52 | — | 30 ампер розовый | Передние дворники |
| F53 | — | 30 ампер розовый | Модуль тормозной системы (BSM) — ЭБУ и клапаны |
| F54 | — | 30 ампер розовый | Блок управления кузовным оборудованием (BCM) Feed 3 |
| F55 | 10 ампер красный | — | Датчики слепых зон / камера заднего вида, переключатель заднего сиденья с подогревом |
| F56 | 15 Amp Blue | Модуль узла зажигания (IGNM) / KIN / RF Hub / Электрический замок рулевой колонки (ESCL), двойной порт USB — консоль RR | |
| F57 | 20 ампер желтый | — | Левый стоп-сигнал / указатель поворота при буксировке прицепа — при наличии |
| F58 | 10 ампер красный | — | Модуль классификации пассажиров / VSM / TT Mod / ESCL |
| F59 | — | 30 ампер розовый | Модуль управления трансмиссией (DTCM) — при наличии |
| F60 | 20 ампер желтый | — | Розетка — центральная консоль |
| F61 | 20 ампер желтый | — | Правый стоп-сигнал / указатель поворота при буксировке прицепа — при наличии |
| F62 | 20 ампер желтый | — | Обледенение лобового стекла — при наличии |
| F63 | 20 ампер желтый | — | Передние сиденья с подогревом / вентиляцией — при наличии |
| F64 | 20 ампер желтый | — | Задние сиденья с подогревом — при наличии |
| F65 | 10 ампер красный | В датчике температуры автомобиля / датчике влажности / системном модуле помощи водителю (DASM) / системе помощи при парковке (PAM) | |
| F66 | 15 Amp Blue | HVAC (ECC) / Комбинация приборной панели (IPC) / Модуль шлюза | |
| F67 | — | — | Не используется |
| F68 | — | — | Не используется |
| F69 | 10 ампер красный | Выключатель раздаточной коробки (TSBM) / Активная заслонка решетки (AGS) — при оснащении газовым двигателем | |
| F70 | 5 Amp Tan | — | Интеллектуальный датчик батареи (IBS) |
| F71 | — | — | Не используется |
| F72 | 10 ампер красный | — | Зеркала с подогревом (газ) / датчик PM (дизель) |
| F73 | — | 20 ампер синий | Датчик NOX №1 и №2 / Резервное копирование прицепа (НАФТА и газ) |
| F74 | — | 30 ампер розовый | Задний дефростер (EBL) |
| F75 | 20 ампер желтый | — | Зажигалка для сигар — при наличии |
| F76 | 20 ампер желтый | — | Модуль заднего дифференциала (RDM) — при наличии |
| F77 | 10 ампер красный | — | Модуль громкой связи, переключатель педали тормоза |
| F78 | 10 ампер красный | — | Диагностический порт / Цифровое ТВ / TBM |
| F79 | 10 ампер красный | Встроенный центральный стек (ICS) / электрический стояночный тормоз (EPB) SW / CD-модуль / модуль рулевого управления (SCCM) / HVAC / Комбинация приборной панели (IPC) | |
| F80 | 20 ампер желтый | — | Радио |
| F81 | Выбираемое заказчиком место для подачи на розетку F91 | ||
| F82 | 5 Amp Tan | — | Модуль шлюза кибербезопасности |
| F83 | 20 Amp Blue 30 Amp Pink | Модуль контроллера двигателя (газ) Модуль SCU (дизель) | |
| F84 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — левый |
| F85 | 15 Amp Blue | — | (CSWM) Руль с подогревом |
| F86 | 20 ампер желтый | — | Рога |
| F87 | — | — | Не используется |
| F88 | 10 ампер красный | — | Напоминание о ремне безопасности (SBR) / Умная камера |
| F89 | 15 Amp Blue | — | Автоматическая регулировка угла наклона фар (при наличии) / фара |
| F90 | — | — | Не используется |
| F91 | 20 ампер желтый | — | Розетка питания сзади — при наличии — по выбору заказчика |
| F92 | — | — | Не используется |
| F93 | — | 40 ампер зеленый | Модуль тормозной системы (BSM) — двигатель насоса |
| F94 | — | 30 ампер розовый | Электрический стояночный тормоз (EPB) — правый |
| F95 | 10 ампер красный | Модуль люка / Модуль датчика дождя (LRSM) / Модуль электрохромного зеркала (ECMM) / Двойной порт USB (сзади) / Подсветка консоли розетки / Цифровое телевидение | |
| F96 | 10 ампер красный | — | Контроллер безопасности пассажира (ORC) / (Подушка безопасности) |
| F97 | 10 ампер красный | — | Контроллер безопасности пассажира (ORC) / (Подушка безопасности) |
| F98 | 25 Amp Clear | — | Усилитель звука / ANC |
| F99 | — | — | Не используется |
| F100 | — | — | Не используется |
| Автоматические выключатели: | |||
| CB1 | 30 А (мини-предохранитель на 30 А заменяет автоматический выключатель на 25 А) | Сиденье с электроприводом (водитель) | |
| CB2 | 30 А (мини-предохранитель на 30 А заменяет автоматический выключатель на 25 А) | Сиденье с электроприводом (Pass) | |
| CB3 | 25 ампер | Стеклоподъемник |
