В данной статье мы рассмотрим Jeep Liberty / Cherokee (KK) второго поколения, выпускавшиеся с 2008 по 2013 годы. Здесь вы найдете схемы блоков предохранителей Jeep Liberty 2008, 2009, 2010, 2011, 2012 и 2013 годов , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей

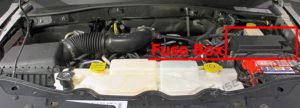

Полностью интегрированный силовой модуль (TIPM) расположен в моторном отсеке рядом с аккумулятором.
Этот центр содержит патронные предохранители, мини-предохранители и реле. Этикетка, которая идентифицирует каждый компонент, напечатана на внутренней стороне крышки.
Схемы блока предохранителей
2008, 2009
Назначение предохранителей в интегрированном силовом модуле (2008, 2009)
| Полость | Патронный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | — | — | — |
| J2 | 30 ампер розовый | — | Модуль раздаточной коробки — при наличии |
| J3 | 40 ампер зеленый | — | Модули задней двери |
| J4 | 25 ампер белый | — | Узел двери водителя |
| J5 | 25 ампер белый | — | Узел двери пассажира |
| J6 | 40 ампер зеленый | Насос антиблокировочной тормозной системы (ABS) / ESP — при наличии | |
| J7 | 30 ампер розовый | Клапан антиблокировочной тормозной системы (ABS) / ESP — при наличии | |
| J8 | 40 ампер зеленый | — | Сиденья с электроприводом — при наличии |
| J9 | 40 ампер зеленый | — | PZEV / Flex Fuel — при наличии |
| J10 | — | — | — |
| J11 | — | — | — |
| J13 | 60 ампер желтый | — | Зажигание выключено (IOD) |
| J14 | 40 ампер зеленый | EBL (обогреватель заднего стекла) — при наличии | |
| J15 | — | — | — |
| J17 | 40 ампер зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | Реле коробки передач модуля управления трансмиссией (PCM) | |
| J19 | 60 ампер желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний дворник |
| J21 | 20 ампер синий | — | Передняя шайба / задняя шайба — при наличии |
| J22 | 25 ампер белый | — | Модуль люка в крыше — при наличии |
| M1 | 15 Amp Blue | Подача выключателя стоп-сигнала — центральный верхний стоп-сигнал (CHMSL) | |
| M2 | — | 20 ампер желтый | Освещение прицепа — при наличии |
| M3 | — | — | — |
| M4 | — | 10 ампер красный | Буксировка прицепа — при наличии |
| M5 | — | 25 Amp Natural | Инвертор мощности — при наличии |
| M6 | 20 ампер желтый | Розетка №1 (прикуриватель) / Датчик дождя — при наличии / Буксировка прицепа — при наличии | |
| M7 | — | 20 ампер желтый | Розетка №2 (BATT / ACC SELECT) |
| M8 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| M9 | — | — | — |
| M10 | 15 Amp Blue | Модуль громкой связи (HFM) — при наличии / универсальный механизм открывания гаражных ворот (UGDO) — при наличии / освещение на туалетном столике | |
| M11 | — | 10 ампер красный | Автоматический контроль температуры (ATC) — при наличии |
| M12 | — | 30 ампер зеленый | Радио / усилитель — при наличии |
| M13 | 20 ампер желтый | Узел в салоне (CCN) / Модуль беспроводного управления (WCM) / Многофункциональный переключатель управления | |
| M14 | — | — | — |
| M15 | 20 ампер желтый | Многофункциональный переключатель управления / Узел в салоне (CCN) / Модуль управления рулевой колонкой (SCM) / Зеркало заднего вида / Датчик давления в шинах (TPM) — при наличии / ИК-датчик — при наличии / Модуль раздаточной коробки — при наличии | |
| M16 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) |
| M17 | 15 Amp Blue | Наружное освещение — левый передний парковочный и боковой габаритный указатель, левый задний и ходовой, фонари освещения | |
| M18 | 15 Amp Blue | Наружное освещение — передний правый парковочный и боковой габаритный фонарь, правый задний фонарь и ходовые огни | |
| M19 | — | 25 Amp Natural | Автоматическое выключение (ASD) # 1 и # 2 |
| M20 | 15 Amp Blue | Внутреннее освещение / Переключатели на рулевом колесе — при наличии / Блок переключателей / Электронный информационный центр автомобиля (EVIC) — при наличии | |
| M21 | — | 20 ампер желтый | Автоматическое выключение (ASD) # 3 |
| M22 | — | 10 ампер красный | Правый рог (Hi / Low) |
| M23 | — | 10 ампер красный | Левый рог (Hi / Low) |
| M25 | — | 20 ампер желтый | Топливный насос |
| M26 | 10 ампер красный | Переключатель зеркала с электроприводом / переключатель окна водителя | |
| M27 | 10 ампер красный | Замок зажигания / модуль беспроводного управления (WCM) / замок рулевой колонки — при наличии | |
| M28 | — | 10 ампер красный | Модуль управления трансмиссией (PCM) |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров (OCM) |
| M30 | 15 Amp Blue | Модуль заднего стеклоочистителя — если установлен / Диагностическая ссылка | |
| M31 | — | 20 ампер желтый | Резервные огни |
| M32 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) |
| M33 | — | 10 ампер красный | Модуль управления трансмиссией (PCM) |
| M34 | 10 ампер красный | Модуль помощи при парковке — при наличии / Модуль обогрева, вентиляции и кондиционирования воздуха (HVAC) — при наличии / Модуль компаса — при наличии | |
| M35 | — | 10 ампер красный | Зеркала с подогревом — если есть |
| M36 | — | — | — |
| M37 | 10 ампер красный | Модуль антиблокировочной тормозной системы (ABS) / электронной программы стабилизации (ESP) / выключатель стоп-сигнала | |
| M38 | — | 25 Amp Natural | Электродвигатели блокировки / разблокировки дверей и подъемной двери |
| CB1 | Автоматический выключатель на 25 ампер | Сиденье с электроприводом | |
| Реле | |||
| K1 | Зажигание (работа / принадлежности) | ||
| K2 | Зажигание (работа) | ||
| K3 | Стартер | ||
| K4 | Зажигание (запуск-старт) | ||
| K5 | Модуль управления трансмиссией (TCM) | ||
| K6 | Обогрев заднего стекла | ||
| K7 | — | ||
| K8 | — | ||
| K9 | — | ||
| K10 | Автоматическое выключение | ||
| K11 | Управление вентилятором радиатора |
2010 г.
Назначение предохранителей в интегрированном силовом модуле (2010 г.)
| Полость | Патронный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | — | — | — |
| J2 | 30 ампер розовый | — | Модуль раздаточной коробки — при наличии |
| J3 | 30 ампер розовый | — | Модули задней двери |
| J4 | 25 ампер белый | — | Узел двери водителя |
| J5 | 25 ампер белый | — | Узел двери пассажира |
| J6 | 40 ампер зеленый | Насос антиблокировочной тормозной системы (ABS) / ESP — при наличии | |
| J7 | 30 ампер розовый | Клапан антиблокировочной тормозной системы (ABS) / ESP — при наличии | |
| J8 | 40 ампер зеленый | — | Сиденья с электроприводом — при наличии |
| J9 | 40 ампер зеленый | — | PZEV / Flex Fuel — при наличии |
| J10 | 30 ампер розовый | Реле омывателя фар — при наличии / Клапан настройки человека — при наличии | |
| J11 | 30 ампер розовый | Штанга качания — при наличии / Thatchm Lk-Ulk — при наличии / Pwr Sid Dr Mod — при наличии | |
| J13 | 60 ампер желтый | — | Зажигание выключено (IOD) |
| J14 | 40 ампер зеленый | EBL (обогреватель заднего стекла) — при наличии | |
| J15 | 30 ампер розовый | — | Задний вентилятор — при наличии |
| J17 | 40 ампер зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | Реле коробки передач модуля управления трансмиссией (PCM) | |
| J19 | 60 ампер желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний дворник |
| J21 | 20 ампер синий | — | Передняя шайба / задняя шайба — при наличии |
| J22 | 25 ампер белый | — | Модуль люка в крыше — при наличии |
| M1 | — | 15 Amp Blue | Выключатель стоп-сигнала, подача — центральный высокий, установленный стоп-сигнал (CHMSL) |
| M2 | — | 20 ампер желтый | Освещение прицепа — при наличии |
| M3 | — | 20 ампер желтый | Замки передних / задних мостов — при наличии |
| M4 | — | 10 ампер красный | Буксировка прицепа — при наличии |
| M5 | — | 25 Amp Natural | Инвертор мощности — при наличии |
| M6 | 20 ампер желтый | Розетка №1 (прикуриватель) / Датчик дождя — при наличии / Буксировка прицепа — при наличии | |
| M7 | — | 20 ампер желтый | Розетка №2 (BATT / ACC SELECT) |
| M8 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| M9 | — | 20 ампер желтый | Rr Сиденье с подогревом — при наличии |
| M10 | 15 Amp Blue | Модуль громкой связи (HFM) — при наличии / универсальный механизм открывания гаражных ворот (UGDO) — при наличии / освещение на туалетном столике | |
| M11 | 10 ампер красный | Автоматический контроль температуры (ATC) — при наличии | |
| M12 | — | 30 ампер зеленый | Радио / усилитель — при наличии |
| M13 | 20 ампер желтый | Узел в салоне (CCN) / Модуль беспроводного управления (WCM) / Многофункциональный переключатель управления | |
| M14 | — | 20 ампер желтый | Буксировка прицепа (BUX) — при наличии |
| M15 | 20 ампер желтый | Многофункциональный переключатель управления / Узел в салоне (CCN) / Модуль управления рулевой колонкой (SCM) / Зеркало заднего вида / Датчик давления в шинах (TPM) — при наличии / ИК-датчик — при наличии / Модуль раздаточной коробки — при наличии | |
| M16 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) |
| M17 | 15 Amp Blue | Наружное освещение — левый передний парковочный и боковой габаритный указатель, левый задний и ходовой, фонари освещения | |
| M18 | 15 Amp Blue | Наружное освещение — передний правый парковочный и боковой габаритный фонарь, правый задний фонарь и ходовые огни | |
| M19 | — | 25 Amp Natural | Автоматическое выключение (ASD) # 1 и # 2 |
| M20 | 15 Amp Blue | Внутреннее освещение / Переключатели на рулевом колесе — при наличии / Блок переключателей / Электронный информационный центр автомобиля (EVIC) — при наличии | |
| M21 | — | 20 ампер желтый | Автоматическое выключение (ASD) # 3 |
| M22 | — | 10 ампер красный | Правый рог (Hi / Low) |
| M23 | — | 10 ампер красный | Левый рог (Hi / Low) |
| M24 | — | 25 Amp Natural | Задний стеклоочиститель — при наличии |
| M25 | — | 20 ампер желтый | Топливный насос |
| M26 | 10 ампер красный | Переключатель зеркала с электроприводом / переключатель окна водителя | |
| M27 | 10 ампер красный | Замок зажигания / модуль беспроводного управления (WCM) / замок рулевой колонки — при наличии | |
| M28 | — | 10 ампер красный | Модуль управления трансмиссией (PCM) |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров (OCM) |
| M30 | 15 Amp Blue | Модуль заднего стеклоочистителя — если установлен / Диагностическая ссылка | |
| M31 | — | 20 ампер желтый | Резервные огни |
| M32 | — | 10 ампер красный | Контроллер безопасности пассажира (ORC) |
| M33 | — | 10 ампер красный | Модуль управления трансмиссией (PCM) |
| M34 | 10 ампер красный | Модуль помощи при парковке — при наличии / Модуль обогрева, вентиляции и кондиционирования воздуха (HVAC) — при наличии / Модуль компаса — при наличии | |
| M35 | — | 10 ампер красный | Зеркала с подогревом — если есть |
| M36 | — | 20 ампер желтый | Розетка №3 (BATT) |
| M3 7 | 10 ампер красный | Модуль антиблокировочной тормозной системы (ABS) / электронной программы стабилизации (ESP) / выключатель стоп-сигнала | |
| M38 | — | 25 Amp Natural | Электродвигатели блокировки / разблокировки дверей и подъемной двери |
| CB1 | Автоматический выключатель на 25 ампер | Сиденье с электроприводом | |
| Реле | |||
| K1 | Зажигание (работа / принадлежности) | ||
| K2 | Зажигание (работа) | ||
| K3 | Стартер | ||
| K4 | Зажигание (запуск-старт) | ||
| K5 | Модуль управления трансмиссией (TCM) | ||
| K6 | Обогрев заднего стекла | ||
| K7 | — | ||
| K8 | — | ||
| K9 | — | ||
| K10 | Автоматическое выключение | ||
| K11 | Управление вентилятором радиатора |
2011, 2012
Назначение предохранителей в интегрированном силовом модуле (2011, 2012)
| Полость | Патронный предохранитель | Мини-предохранитель | Описание |
|---|---|---|---|
| J1 | — | — | — |
| J2 | 30 ампер розовый | — | Модуль раздаточной коробки — при наличии |
| J3 | — | — | — |
| J4 | 25 Amp Natural | — | Узел двери водителя |
| J5 | 25 Amp Natural | — | Узел двери пассажира |
| J6 | 40 ампер зеленый | Насос антиблокировочной системы тормозов / система контроля устойчивости — при наличии | |
| J7 | 30 ампер розовый | Клапан антиблокировочной системы тормозов / система контроля устойчивости — при наличии | |
| J8 | 40 ампер зеленый | — | Сиденья с электроприводом — при наличии |
| J9 | — | — | — |
| J10 | — | — | — |
| J11 | 30 ампер розовый | — | Блокировка / разблокировка Thatchm — при наличии |
| J13 | 60 ампер желтый | — | Зажигание выключено Рисование |
| J14 | 40 ампер зеленый | — | Задний обогреватель — при наличии |
| J15 | 40 ампер зеленый | — | Передний вентилятор |
| J17 | 40 ампер зеленый | — | Соленоид стартера |
| J18 | 20 ампер синий | — | Модуль управления трансмиссией |
| J19 | 60 ампер желтый | — | Вентилятор радиатора |
| J20 | 30 ампер розовый | — | Передний дворник |
| J21 | 20 ампер синий | — | Передняя шайба / задняя шайба — при наличии |
| J22 | 25 Amp Natural | — | Модуль люка в крыше — при наличии |
| M1 | — | 15 Amp Blue | Питание выключателя стоп-сигнала — задний центральный стоп-сигнал |
| M2 | — | 20 ампер желтый | Освещение прицепа — при наличии |
| M3 | — | 20 ампер желтый | Фиксаторы моста передние / задние — при наличии |
| M4 | — | 10 ампер красный | Буксировка прицепа — при наличии |
| M5 | — | 25 Amp Natural | Инвертор мощности — при наличии |
| M6 | — | 20 ампер желтый | Датчик дождя — при наличии |
| M7 | — | 20 ампер желтый | Зажигалка |
| M8 | — | 20 ампер желтый | Передние сиденья с подогревом — при наличии |
| M9 | — | — | — |
| M10 | 15 Amp Blue | Зажигание выключено — развлекательная система для автомобиля, спутниковый цифровой ресивер, DVD, модуль громкой связи, радио, антенна, универсальный механизм открывания гаражных ворот — при наличии / освещение на туалетном столике | |
| M11 | — | 10 ампер красный | Система климат-контроля — при наличии |
| M12 | — | 30 ампер зеленый | Радио / усилитель — при наличии |
| M13 | 20 ампер желтый | Комбинация приборов / модуль беспроводного управления / многофункциональный переключатель управления, сирена — при наличии | |
| M14 | — | 20 ампер желтый | Буксировка прицепа (только экспорт) — при наличии |
| M15 | 20 ампер желтый | Комбинация приборов / зеркало заднего вида / датчик давления в шинах / модуль раздаточной коробки — при наличии / свечи накаливания — при наличии | |
| M16 | — | 10 ампер красный | Модуль подушки безопасности |
| M17 | 15 Amp Blue | Наружное освещение — левый передний парковочный и боковой габаритный указатель, левый задний и ходовой, фонари освещения | |
| M18 | 15 Amp Blue | Наружное освещение — правый передний парковочный и боковой габаритный фонарь, правый задний фонарь и ходовые огни | |
| M19 | — | 25 Amp Natural | Автоматическое отключение №1 и №2 |
| M20 | 15 Amp Blue | Внутреннее освещение / переключатели на рулевом колесе — при наличии / блок переключателей / модуль рулевой колонки — при наличии | |
| M21 | — | 20 ампер желтый | Автоматическое выключение # 3 |
| M22 | — | 10 ампер красный | Правый рог (Hi / Low) |
| M23 | — | 10 ампер красный | Левый рог (Hi / Low) |
| M24 | — | 25 Amp Natural | Задний стеклоочиститель — при наличии |
| M25 | — | 20 ампер желтый | Топливный насос, дизельный подъемный насос — при наличии |
| M26 | — | 10 ампер красный | Переключатель зеркала с электроприводом / переключатель окна водителя |
| M27 | 10 ампер красный | Замок зажигания / модуль беспроводного управления / замок рулевой колонки — если E q ui PP ed | |
| M28 | — | 10 ампер красный | Модуль управления трансмиссией |
| M29 | — | 10 ампер красный | Модуль классификации пассажиров |
| M30 | 15 Amp Blue | Модуль заднего стеклоочистителя — при наличии / Складывающееся зеркало с электроприводом — при наличии / Диагностическая ссылка | |
| M31 | — | 20 ампер желтый | Резервные огни |
| M32 | — | 10 ампер красный | Модуль подушки безопасности |
| M33 | — | 10 ампер красный | Модуль управления трансмиссией |
| M34 | 10 ампер красный | Модуль помощи при парковке — при наличии / Модуль системы климат-контроля — при наличии / Модуль компаса — при наличии / обогреватель кабины — при наличии / радиальный вентилятор дизельного двигателя — при наличии | |
| M35 | — | 10 ампер красный | Зеркала с подогревом — при наличии |
| M36 | — | — | — |
| M37 | 10 ампер красный | Антиблокировочная система тормозов / Модуль системы контроля устойчивости / Выключатель стоп-сигнала / Реле топливного насоса | |
| M38 | — | 25 Amp Natural | Электродвигатели блокировки / разблокировки дверей и подъемной двери |
| CB1 | Автоматический выключатель на 25 ампер | Сиденье с электроприводом | |
| Реле | |||
| K1 | Зажигание (работа / принадлежности) | ||
| K2 | Зажигание (работа) | ||
| K3 | Стартер | ||
| K4 | Зажигание (запуск-старт) | ||
| K5 | Модуль управления трансмиссией (TCM) | ||
| K6 | Обогрев заднего стекла | ||
| K7 | — | ||
| K8 | — | ||
| K9 | — | ||
| K10 | Автоматическое выключение | ||
| K11 | Управление вентилятором радиатора |
